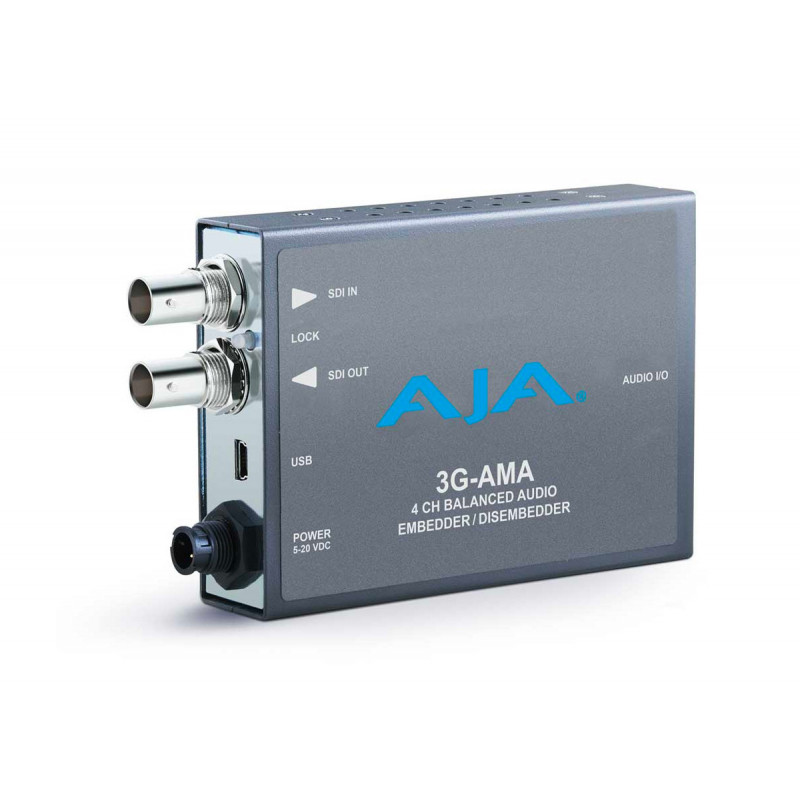

AJA Embedder/Disembedder Audio Analogique - 3G-SDI 4 Canaux - XLR
Photo(s) non contractuelle(s)
zoom_out_map
chevron_left chevron_right

AJA Embedder/Disembedder Audio Analogique - 3G-SDI 4 Canaux - XLR

Garantie 3 ans

Points Forts du produit
  • Embedder/Disembedder 3G-SDI
  • Entrées/sorties 4-Canaux Balanced Audio analogique
  • Câble éclaté en XLR fourni
  • Contrôle USB avec le logiciel AJA MiniConfig
  • Configuration par Dipswitch
  • 5-18VDC Power, alimentation fournie


1 191,26 € TTC 992,72 € HT
TTC
ou réglez en :
Paiement en deux fois Paiement en trois fois Paiement en quatre fois avec Paiement fraction avec Alma

Sélectionnez Paiement fraction avec Alma au moment du paiement

en Paiement en deux fois en Paiement en trois fois en Paiement en quatre fois
Aujourd'hui*  €  €  €
Dans 1 mois  €  €  €
Dans 2 mois  €  €
Dans 3 mois  €
Total TTC  €  €  €
file_download Sur commande Généralement expédié entre 3 et 21 jours après votre achat.
Description

AJA Embedder/Disembedder Audio Analogique - 3G-SDI 4 Canaux - XLR

Dans la boîte
  • Mini-convertisseur audio analogique AJA 3G-AMA 3G-SDI 4 canaux
  • Câble de dérivation
  • Alimentation universelle

AJA - Analog Audio Embedder/Disembedder - 3G-SDI 4 Canaux - XLR

Le 3G-AMA est un Embedder/Disembedder de 4 canaux audio analogiques avec une compatibilité avec les entrées sorties 3G-SDI jusqu’en 1080p-60. Le disembedder audio est toujours actif, il fournit 4 sorties audio analogiques. L’embedder est défini par l’utilisateur sur une base de canaux par paire, soit en laissant passer l’audio entrant du 3G-SDI, soit en embeddant l’audio analogique entrée sur le câble éclaté. Les nivaux de l’audio analogique sont sélectionnables. Le 3G-AM détecte et se configure automatiquement au standard de la vidéo entrante.

Features
• Embedder/Disembedder 3G-SDI
• Entrées/sorties 4-Canaux Balanced Audio analogique
• Câble éclaté en XLR fourni
• Contrôle USB avec le logiciel AJA MiniConfig
• Configuration par Dipswitch
• 5-18VDC Power, alimentation fournie

Câble en fouet fourni
Connexions additionnelles sur câble éclaté fourni.

USB et logiciel MiniConfig
Le logiciel MiniConfig de AJA peut être utilisé avec tous les Mini-Converters de AJA dotés d’un port USB. Il fournit une interface graphique facile d’utilisation avec des informations détaillées sur les formats des entrées et des sorties. Il permet de contrôler tous les paramètres des mini-Converter AJA compatibles et aussi d’offrir des mises à jour de firmware pour de nouvelles fonctionnalités et autres caractéristiques.

Alimentation secteur universelle
Tous les Mini-Converters AJA sont livrés avec une alimentation secteur universelle qui inclut des connexions pour les prises secteurs internationales.

Compact et Portatif
Les AJA Mini-Converters sont assez petits pour loger au dos d’un moniteur, à l’arrière d’un rack ou fixés avec les autres accessoires sur la caméra. Le verrouillage du connecteur d’alimentation prévient des accidents de débranchement inopinés, et un câble optionnel en P-TAP autorise l’alimentation par batteries dans les endroits éloignés.

Qualité AJA - Garantie
Tous les Mini-Converters de AJA sont couverts par la garantie AJA de 5 ans avec comme politique un échange d’avance. Lorsque le remplacement est nécessaire, AJA enverra un nouveau modèle immédiatement, sans que vous ayez à renvoyer préalablement le modèle original, pour assurer que tout fonctionne à nouveau le plus vite possible.

AJA Mini-Matrix
Des informations pour l’ensemble des mini-converters AJA est maintenant disponible sous la forme d’une application mobile sur iOS. La ligne des mini-converters est vaste et cette application va vous aider à trouver le bon convertisseur pour toutes les situations où que vous soyez.
Pour plus de détails, chaque produit individuellement possède un lien vers le site web de AJA. Vous pouvez aussi emailer directement les informations produits à partir de l’application. L’appli AJA Mini Matrix pour iPad et iPhone est disponible maintenant sur la boutique iTunes de Apple.

Fiche technique

Entrée Vidéo
SDI, 1x BNC
• HD SMPTE 292/296M
• SD SMPTE 259M
• 3G SMPTE 424/425M

Formats d’entrée
1 x 3Gb SDI (level A ou B)

• 2048x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• 2048x1080psf 23.98, 24, 25, 29.97, 30
• 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• 1920x1080psf 23.98, 24, 25, 29.97, 30
• 1920x1080i 25, 29.97, 30
• 1280x720p 50, 59.94, 60
1 x 1.5Gb SDI
• 2048x1080p 23.98, 24, 25, 29.97, 30
• 2048x1080psf 23.98, 24, 25, 29.97, 30
• 1920x1080p 23.98, 24, 25, 29.97, 30
• 1920x1080psf 23.98, 24, 25, 29.97, 30
• 1920x1080i 25, 29.97, 30
• 1280x720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
1 x 270Mb SDI
• 525i
• 625i

Sortie Vidéo
• SDI, 1x BNC

La sortie vidéo est décalée et reclocked par rapport à l’entrée vidéo, à la même vitesse de défilement, etc. la sortie vidéo est indéfinie lorsqu’il n’y a pas d’entrée vidéo.

Latence Vidéo
(temps de traitement mesuré entres les connecteurs d’entrée et de sortie) :
• SD (270 Mb) = 17.2 usec
• HD (1.5 Gb) = 6.3 usec
• 3G level A = 3.2 usec
• 3G level B = 6.1 usec

Entrées et sorties Audio
• Balanced Analog Audio, 1 x 25 pin D connecteur femelle côté convertisseur, 4 canux en entrée, 4 canaux en sortie.
• Câble éclaté fourni 1 x 25 pin D connecteur mâle :
- 4 x XLR femelle en entrée (AES3 110 ohm)
- 4 x XLR mâle en sortie (AES3 110 ohm)

Convertisseurs audio digital
• 24-bit

Embedded Audio
• SMPTE 272M (SD): 20-bit, 48KHz synchronous
• SMPTE 299M (3G/HD): 24-bit, 48KHz synchronous
• L’audio embedded entrante peut être passée, retirée, ou écrasée.
• Jusqu’à 16 canaux compatibles.
NOTE: les formats 2048x1080p/psf 29.97 et 30 ne permettent que 8 canaux d’audio embedded maximum.

Latences audio de traitement
(temps de traitement mesuré entres les connecteurs d’entrée et de sortie) :
• 1100 usec

Latences audio de traitement en mode Disembed
(temps de traitement mesuré entres les connecteurs d’entrée et de sortie) :
• 1200 usec

Niveaux Audio analogiques
Configurés via le logiciel MiniConfig :
• Pro 1: 0 dBfs = +24 dBu
• Pro 2: 0 dBfs = +18 dBu
• Pro 3: 0 dBfs = +15 dBu
• Grand public 1: 0 dBfs = +12 dBu

Contrôles utilisateurs
• DIP switch externe
• Port USB utilisé avec le logiciel MiniConfig pour configurer l’appareil via PC/Mac

Alimentation
• +5-20VDC, 5 watts. Alimentation secteur fournie

Dimensions
• 147 x 79 x 25 mm

Environnement
• Température d’utilisation : 0 à 40 degrés C
• Humidité relative d’utilisation : 10-90% sans condensation
• Altitude d’utilisation : <2500 mètres
• Température de stockage (éteint): -40 à60 degrés C

Caractéristiques
3G-AMA
0892448000199
