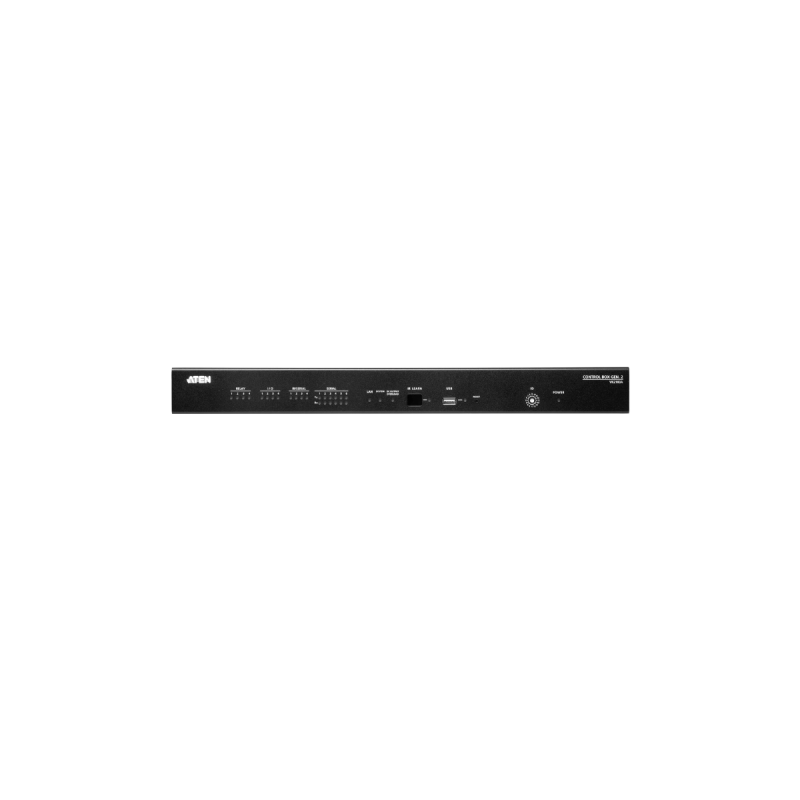

ATEN - VK2100A - Système contrôle - Boîtier contrôle 2e gén

SDRAM : 1 Go

Flash : 8 Go

Interfaces

Ports Séries :

2 ports bidirectionnels programmables RS-232/422/485 (bornier à 5 pôles, configurables via affectation des broches)

Vitesse de transmission : 300 à 115200 (par défaut : 9600)

Bit de données : 8 (par défaut) ou 7

Bit d'arrêt : 1 (par défaut) ou 2

Parité : Aucune (par défaut), paire ou impaire

Contrôle de flux : Aucun (par défaut) ou RTS/CTS

4 ports RS-232 bidirectionnels (bornier à 3 pôles)

Vitesse de transmission : 300 à 115200 (par défaut : 9600)

Bit de données : 8 (par défaut) ou 7

Bit d'arrêt : 1 (par défaut) ou 2

Parité : Aucune (par défaut), paire ou impaire

IR/Série :

4 ports IR programmables / RS-232 unidirectionnels (bornier à 4 pôles)

IR : Niveau TTL (0 à 5 V), fréquence porteuse : 10KHz~455KHz

Série : RS-232 unidirectionnel (0 à 5 V), vitesse de transmission de 300 à 115200 (par défaut : 9600)

Relais :

4 canaux de relais (bornier à 4 pôles)

Capacité de contact : 24 VDC, 2A max.

Entrées/Sorties :

4 canaux d'entrée/sortie numérique programmables (bornier à 5 pôles)

Sortie numérique : 300 mA à partir de 24 VDC

Entrée numérique : Mode VDC (plage de tension d'entrée 0 à 24 VDC) ; mode contact sec (pull-up 2k ohms à + 12 VDC)

Ethernet :

1 port RJ-45 femelle, 10/100/1000Base-T

Protocoles pris en charge : ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH

Mode DHCP : IP par défaut si aucune IP n'est attribuée dans les 30 secondes : IP : 192.168.0.60, masque de sous-réseau : 255.255.255.0

USB : 1 USB Type A

Alimentation

CC V :

4 ports de sortie 12 VDC (bornier à 4 pôles)

Alimentation : 12 VDC, 2A max. (partagé par 4 ports)

Consommation Électrique :

CA 110 V : 5,2 W : 137 BTU/h

AC220V : 6,5 W : 143 BTU/h

Capacité d'alimentation d'entrée : 100-240 VAC, 50-60 Hz (alimentation interne)

Environnement

Température de fonctionnement : 0 – 50°C

Température de stockage : -20 – 60°C

Humidité : 0 - 80 % HR, sans condensation

Propriétés physiques

Boîtier : Métal

Poids : 2,59 kg (5,7 lb)

Dimensions : 43,24 x 16,32 x 4,40 cm (17,02 x 6,43 x 1,73 pouces)
