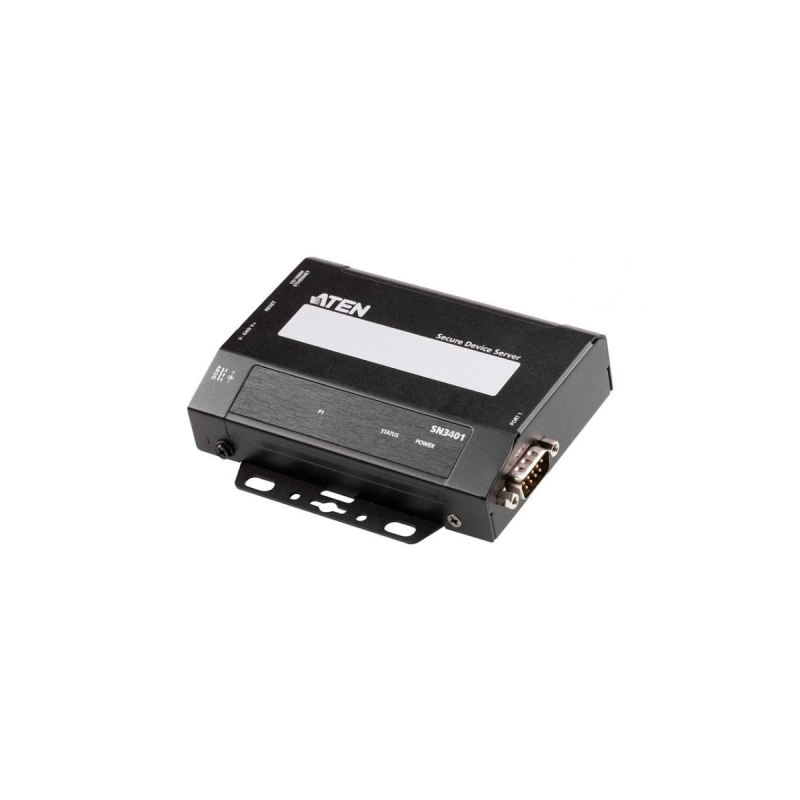

ATEN - SN3401 - Serveur périphériques sécurisés RS-232/422/485 1port
GARANTIE
|
2 |
ANS |
ATEN - SN3402 - Serveur de périphériques sécu RS-232/422/485 à 2ports
GARANTIE
|
2 |
ANS |
ATEN - SN3402 - Serveur de périphériques sécu RS-232/422/485 à 2ports
- 1 x ATEN - SN3402 - Serveur de périphériques sécu RS-232/422/485 à 2ports
ATEN - SN3402 - Serveur de périphériques sécu RS-232/422/485 à 2ports
Le SN3402 est particulièrement adapté aux applications de contrôle de processus industriels, car les systèmes de contrôle de supervision et d'acquisition de données (SCADA) sont largement utilisés dans de nombreuses industries pour collecter des données à partir d'automates, de compteurs et de capteurs via des interfaces série.
Le SN3402 traduit les données de manière bidirectionnelle entre les formats série et Ethernet et permet d'accéder aux données de tous les appareils de collecte de données depuis des emplacements locaux et distants via un réseau Ethernet.
Série : 1 x DB-9 mâle
Réseau : 1 x RJ-45 femelle
Alimentation :
1 x Prise CC
1 x Bornier à 3 pôles
1 x RJ-45 (PoE, IEEE 802.3af)
Réinitialiser : 1 x bouton-poussoir semi-encastré
Alimentation : 1 (vert)
Statut : 1 (Jaune Vert/Rouge)
10/100 Mbps : 2 (Vert/Orange)
Ports : 1 (Vert/Orange)
Tension d'entrée :
Prise CC : 9 V CC (adaptateur secteur en option)
Bornier : 9-48 V CC
PoE : 48 V CC
Consommation d'énergie :
48 V CC : 1,30 W, 6 BTU
PoE : 1 475 W, 7 BTU
Types de Connexion Série :
RS-232 : TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422 : Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w : Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w : Données+, Données-, GND
Résistance de traction pour RS-485 : 1 kΩ, 150 kΩ
Débit en bauds : de 110 à 921 600 bps
Bits de données : 5, 6, 7, 8
Parité : aucune, paire, impaire, espace, marque
Morceaux d'arrêt : 1, 1,5, 2
Contrôle de flux : RTS/CTS, DTR/DSR, XON/XOFF
Protection d'isolation magnétique : 1,5 kV pour 10/100 Base TX
Protocoles industriels :
Ethernet : Client Modbus TCP (Maître), Serveur Modbus TCP (Esclave)
Série : Maître Modbus RTU/ASCII, Esclave Modbus RTU/ASCII
Connexions Modbus : 16 connexions en mode Maître, 32 en mode Esclave
CEM : EN 55032/35
EMI : CISPR 32, FCC partie 15B classe A
SMU :
CEI 61000-4-2 (ESD) : contact 4 kV ; air 8 kV
CEI 61000-4-3 (RS) : 80 MHz - 1 GHz : 3 V/m
CEI 61000-4-4 (EFT) : alimentation 1 kV ; signal 0,5 kV
CEI 61000-4-5 (Surtension) : alimentation 2 kV (adaptateur secteur), 1 kV (bornier) ; signal 1 kV
CEI 61000-4-6 (CS) : 150 kHz - 10 MHz : 3 V/m
Sécurité : UL 60950-1, UL 62368-1
RoHS : Conforme
Température de fonctionnement : 0 - 60 °C
Température de stockage : -40 - 75 °C
Humidité : 5 - 95 % HR, sans condensation
Boîtier : Métal
Poids : 0,21 kg (0,46 lb)
Dimensions : 9,80 x 11,70 x 2,60 cm (3,86 x 4,61 x 1,02 pouces)
Installation : Bureau, montage mural, rail DIN, montage en rack (kit de montage VE-RMK1U vendu séparément)
