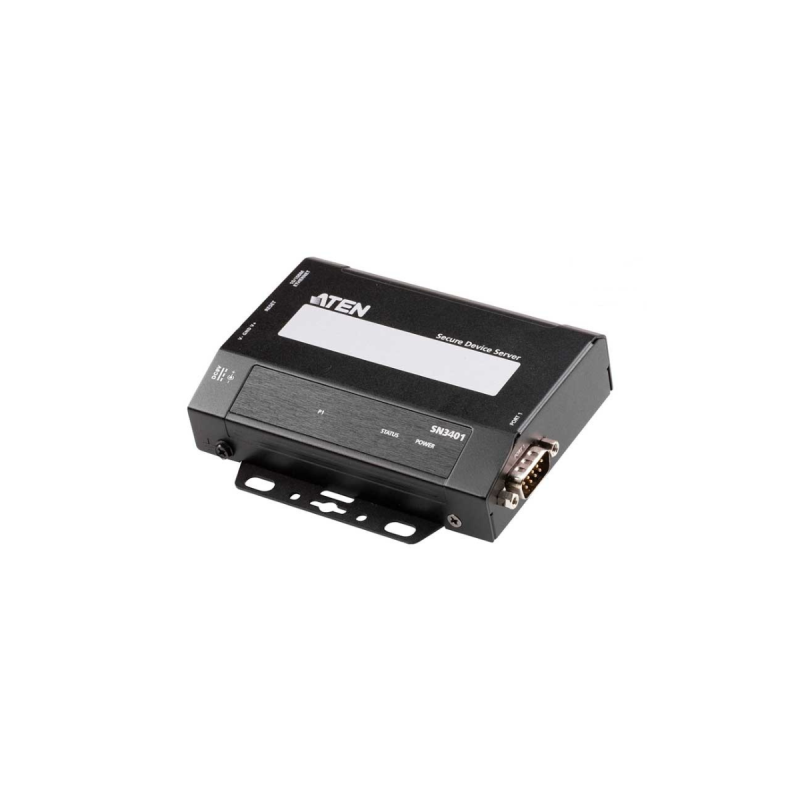

ATEN - SN3401P - Serveur de périphérique sécurisé RS-232/422/485 à 1

Série : 1 x DB-9 mâle

Réseau : 1 x RJ-45 femelle

Alimentation :

1 x Prise CC

1 x Bornier à 3 pôles

1 x RJ-45 (PoE, IEEE 802.3af)

Réinitialiser : 1 x bouton-poussoir semi-encastré

Alimentation : 1 (vert)

Statut : 1 (Jaune Vert/Rouge)

10/100 Mbps : 2 (Vert/Orange)

Ports : 1 (Vert/Orange)

Tension d'entrée :

Prise CC : 9 V CC (adaptateur secteur en option)

Bornier : 9-48 V CC

PoE : 48 V CC

Consommation d'énergie :

48 V CC : 1,30 W, 6 BTU

PoE : 1 475 W, 7 BTU

Types de Connexion Série :

RS-232 : TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

RS-422 : Tx+, Tx-, Rx+, Rx-, GND

RS-485-4w : Tx+, Tx-, Rx+, Rx-, GND

RS-485-2w : Données+, Données-, GND

Résistance de traction pour RS-485 : 1 kΩ, 150 kΩ

Débit en bauds : de 110 à 921 600 bps

Bits de données : 5, 6, 7, 8

Parité : aucune, paire, impaire, espace, marque

Morceaux d'arrêt : 1, 1,5, 2

Contrôle de flux : RTS/CTS, DTR/DSR, XON/XOFF

Protection d'isolation magnétique : 1,5 kV pour 10/100 Base TX

Protocoles industriels :

Ethernet : Client Modbus TCP (Maître), Serveur Modbus TCP (Esclave)

Série : Maître Modbus RTU/ASCII, Esclave Modbus RTU/ASCII

Connexions Modbus : 16 connexions en mode Maître, 32 en mode Esclave

CEM : EN 55032/35

EMI : CISPR 32, FCC partie 15B classe A

SMU :

CEI 61000-4-2 (ESD) : contact 4 kV ; air 8 kV

CEI 61000-4-3 (RS) : 80 MHz - 1 GHz : 3 V/m

CEI 61000-4-4 (EFT) : alimentation 1 kV ; signal 0,5 kV

CEI 61000-4-5 (Surtension) : alimentation 2 kV (adaptateur secteur), 1 kV (bornier) ; signal 1 kV

CEI 61000-4-6 (CS) : 150 kHz - 10 MHz : 3 V/m

Sécurité : UL 60950-1, UL 62368-1

RoHS : Conforme

Température de fonctionnement : 0 - 60 °C

Température de stockage : -40 - 75 °C

Humidité : 5 - 95 % HR, sans condensation

Boîtier : Métal

Poids : 0,21 kg (0,46 lb)

Dimensions : 9,80 x 11,70 x 2,60 cm (3,86 x 4,61 x 1,02 pouces)

Installation : Bureau, montage mural, rail DIN, montage en rack (kit de montage VE-RMK1U vendu séparément)
