Fiche technique
Vidéo
Types de signaux d'entrée HDMI avec HDR10, HDR10+, Dolby Vision, Deep Color, prise en charge 4K60 4:4:41, 2 (compatible DVI et interface Dual-Mode DisplayPort™3)
Types de signaux de sortie HDMI avec prise en charge HDR10, HDR10+, Dolby Vision, Deep Color et 4K60 4:4:41, 2 (compatible DVI4)

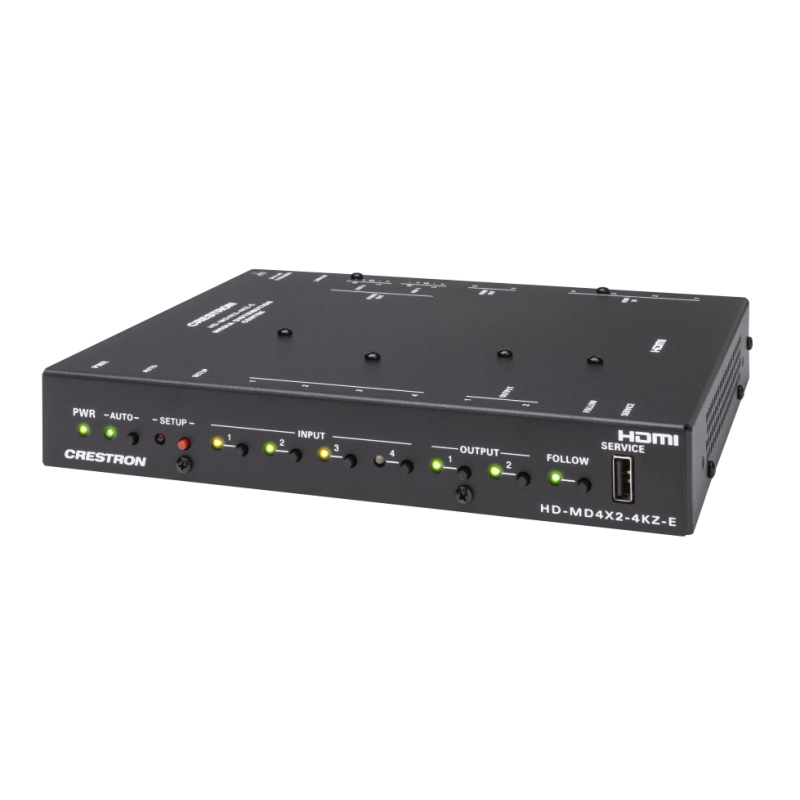

Sélecteur AV numérique 4x2
Protection contre la copie HDCP 2.3
Audio
Conversion numérique-analogique 24 bits 48 kHz
Réponse en fréquence ±0,5 dB, 20 Hz à 20 kHz
THD+N <0,005 %, 1 kHz, 10 dBV
Rapport S/B >95 dB, 10 dBV, 20 Hz à 20 KHz, pondération A
Diaphonie ≤90 dB, 1 KHz, pour entrées multiples uniquement
Séparation stéréo ≤80 dB, 20 Hz à 20 kHz
Audio - Entrées sources
Type de signal d'entrée HDMI (compatible avec l'interface DisplayPort double mode3)
Formats Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby® TrueHD, Dolby Atmos®, DTS®, DTS-ES, DTS 96/24, DTS HD® High Res, DTS-HD Master Audio, DTS:X®, LPCM jusqu'à 8 canaux
Audio - Sortie numérique
Type de signal de sortie HDMI
Formats Dolby Digital, Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS, DTS-ES, DTS 96/24, DTS HD High Res, DTS-HD Master Audio, DTS:X, LPCM jusqu'à 8 canaux
Plage de réglage de la source -80 dB à +20 dB, plus Mute
Plage de réglage du volume principal -80 dB à +20 dB, plus Mute
Audio - Sortie ligne analogique
Type/Format du signal de sortie Stéréo 2 canaux
Contrôle du volume - Plage de réglage de -80 dB à +20 dB, plus Muet, Mono et Stéréo
Communications
Ethernet 100/1 000 Mbps, commutation automatique, négociation automatique, découverte automatique, full/half duplex, DHCP, configuration et contrôle par navigateur Web, intégration du système de contrôle Crestron, IEEE 802.1X, Secure CIP, authentification, SSH/SSL, TLS
USB Pour le chargement du micrologiciel et la gestion de la configuration et pour alimenter un périphérique alimenté par USB
HDMI HDCP 2.3, EDID, CEC
Connecteurs
HDMI IN 1-4 (4) connecteur de type A à 19 broches, femelle ;
Entrée vidéo/audio numérique HDMI (compatible DVI et interface DisplayPort double mode3)
HDMI OUT 1-2 (2) connecteur de type A à 19 broches, femelle ;
Sortie vidéo/audio numérique HDMI (compatible DVI4)
SORTIE AUDIO, AUX 1-2 (2) bornier détachable de 3,5 mm à 5 broches ;
Sortie audio stéréo symétrique/asymétrique de niveau ligne ;
Impédance de sortie : <100 Ohms ;
Niveau de sortie maximum : 4 Vrms symétrique, 2 Vrms asymétrique
LAN PoE (1) connecteur RJ-45 à 8 broches, femelle ;
Port Ethernet 100BASE-TX/1000BASE-T ;
Port de périphérique alimenté (PD) PoE (Power over Ethernet) ;
Conforme à la norme IEEE 802.3at Type 1 (compatible 802.3af) Classe 0 (12,95 W)5
24 VCC 0,75 A (1) connecteur d'alimentation CC 2,1 x 5,5 mm ;
Entrée d'alimentation 24 VCC ;
Bloc d'alimentation PW-2407WU (vendu séparément)
SERVICE (1) USB Type A femelle ;
Pour le chargement du micrologiciel et la gestion de la configuration ;
Peut également fournir jusqu'à 5 V 500 mA d'alimentation à un appareil alimenté par USB
G (1) vis 6-32, cosse de masse du châssis
Commandes et indicateurs
LED PWR (1). Ambre indique que le périphérique démarre. Le vert indique que l'appareil est opérationnel.
AUTO (1) Bouton poussoir pour activer ou désactiver la commutation automatique et (1) LED verte pour indiquer que la commutation automatique est activée
INPUT 1-4 (4) Boutons-poussoirs pour la sélection manuelle de l'entrée et (4) LED. Le vert indique que l'entrée correspondante est acheminée vers une sortie.
SORTIE 1-2 (2) boutons-poussoirs pour la sélection manuelle de la sortie et (2) LED. Le vert indique qu'un écran ou un autre périphérique de destination est détecté et que la sortie correspondante transmet une vidéo. Ambre indique qu'un écran ou un autre périphérique de destination est détecté mais qu'aucune vidéo n'est acheminée vers la sortie correspondante.
FOLLOW (1) Bouton-poussoir pour activer ou désactiver le mode Follow Output et (1) LED. Le vert indique que le mode Follow Output est activé, ce qui
fait qu’une entrée HDMI sélectionnée est acheminée simultanément vers les deux sorties HDMI.
SETUP (1) LED rouge et (1) bouton poussoir pour affichage de l'adresse IP sur les sorties HDMI connectées
Ethernet (2) LED sur le connecteur LAN RJ-45.
LED d'état de la liaison : le vert indique qu'une liaison 100BASE-TX est établie. Orange indique qu'une liaison 1000BASE-T est établie.
LED d'activité Ethernet : le clignotement orange indique une activité Ethernet.
Alimentation
PoE IEEE 802.3at Type 1 (compatible 802.3af) Conforme à la classe 0 (12,95 W), capable d'être alimenté par un équipement d'alimentation PoE (PSE)5
Bloc d'alimentation (en option) 0,75 A à 24 V CC ;
100-240 VCA, 50/60 Hz ;
Modèle : PW-2407WU (vendu séparément)
Consommation électrique 12 W typique
Environnemental
Température 0° à 40° C
Humidité 10 % à 90 % RH (sans condensation)
Dissipation thermique 40 BTU/h typique
Bruit acoustique Non applicable (sans ventilateur)
Construction
Châssis Métal, finition noire, côtés ventilés
Montage Montage en surface ou fixation sur un seul rail de rack
Dimensions
Hauteur 217 mm
Largeur 178 mm
Profondeur 34 mm
Poids
0,82 kg
Conformité
Modèle réglementaire M201946001
Répertorié Bureau Veritas pour les appareils numériques de classe B aux États-Unis et au Canada, IC, CE, FCC Partie 15
