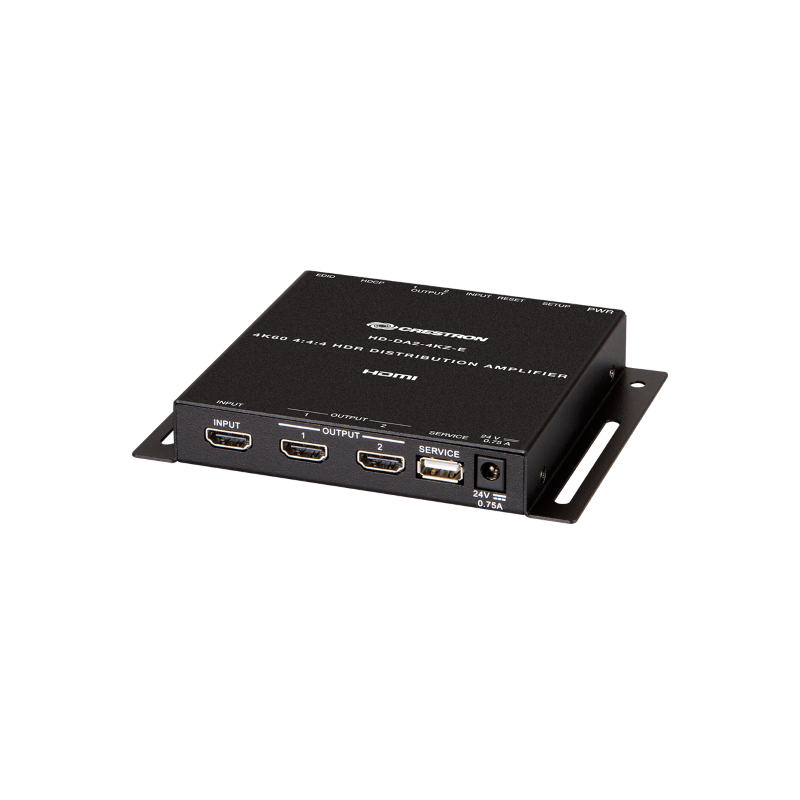

Crestron Distribution HDMI 1 vers 2 avec amplification du signal

Vidéo

Type de signal d'entrée HDMI avec prise en charge HDR10, Deep Color, 3D et 4K60 4:4:4 [1] (compatible DVI et DisplayPort double mode [2])

Type de signal de sortie HDMI avec HDR10, Deep Color, 3D et 4K60 4:4:4, prise en charge colspan="3"1] (compatible DVI[2])

Protection contre la copie sélectionnable pour HDCP 2.2, HDCP 1.4 ou HDCP désactivé

l'audio

Type de signal d'entrée HDMI (compatible DisplayPort double mode[2])

Type de signal de sortie HDMI

Formats Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS®, DTS-ES, DTS 96/24, DTS HD High Res, DTS HD Master Audio, DTS:X, LPCM jusqu'à 8 canaux

Communications

Hôte USB USB 2.0 ; prend en charge la mise à jour du micrologiciel et le téléchargement EDID personnalisé via une clé USB

HDMI HDCP et EDID (ne passe pas le CEC)

Version HDCP sélectionnable pour HDCP 2.2, 1.4 ou OFF ;

Le contenu crypté HDCP est masqué en mode OFF

Mode EDID sélectionnable pour DEFAULT ou COPY 1ST ;

• L'EDID par défaut est une vidéo 4K60 4:4:4 non HDR avec audio LPCM à 2 canaux ;

• L'EDID par défaut d'usine peut être remplacé par un EDID personnalisé via USB ;

• Faire glisser le commutateur de DEFAULT à COPY 1ST copie et stocke l'EDID du périphérique sur OUTPUT 1 et le transmet au périphérique source INPUT ;

• Faire glisser le commutateur de COPY 1ST à DEFAULT efface l'EDID stocké et utilise l'EDID par défaut ou personnalisé ;

Remarque : le changement de périphérique au niveau de la SORTIE 1 ne mettra pas à jour l'EDID stocké jusqu'à ce que le commutateur soit déplacé sur DEFAULT et de nouveau sur COPY 1ST.

Connecteurs

ENTRÉE (1) connecteur HDMI Type A, femelle ;

Entrée vidéo/audio numérique HDMI[1] ;

(Compatible DVI et DisplayPort double mode[2])

SORTIE 1 – 2 (2) connecteurs HDMI Type A, femelle ;

Sorties vidéo/audio numériques HDMI[1] ;

(compatible DVI[2])

SERVICE (1) connecteur USB Type A, femelle ;

Port hôte USB 2.0 ;

Pour la mise à jour du micrologiciel et le téléchargement EDID personnalisé via une clé USB

24 V CC 0,75 A (1) connecteur d'alimentation CC 2,1 x 5,5 mm ;

Entrée d'alimentation 24 V CC ;

Bloc d'alimentation PW-2407WU inclus

Commandes et indicateurs

PWR (1) LED bicolore, indique que l'alimentation de fonctionnement est fournie via le bloc d'alimentation ; s'allume en orange lors du démarrage, en vert lors du fonctionnement

SETUP (1) bouton poussoir et (1) LED rouge, restaure les paramètres d'usine

RESET (1) Bouton-poussoir encastré pour réinitialisation matérielle

INPUT (1) LED verte, indique la présence du signal vidéo à l'entrée HDMI

SORTIE 1 – 2 (2) LED vertes, chacune indique la transmission du signal vidéo à la sortie HDMI correspondante

HDCP (1) interrupteur coulissant à 3 positions, sélectionne la version HDCP (OFF, 1.4 ou 2.2)

EDID (1) interrupteur coulissant 2 positions, sélectionne le mode EDID (DEFAUT ou COPY 1ST)

Alimentation

Bloc d'alimentation (inclus) Entrée : 100-240 Volts CA, 50/60 Hz ;

Sortie : 0,75 A à 24 V CC ;

Modèle : PW-2407WU

Consommation électrique 4,3 W (typique)

Environnemental

Température 0° à 40° C

Humidité 10 % à 90 % RH (sans condensation)

Enceinte

Châssis en métal, finition noire, avec (2) brides de montage intégrées

Montage Autonome, montage en surface ou fixation sur un seul rail de rack

Dimensions

Hauteur 22 mm

Largeur 146 mm

Profondeur 119 mm

Conformité

Appareil numérique CE, IC, FCC partie 15 classe B
