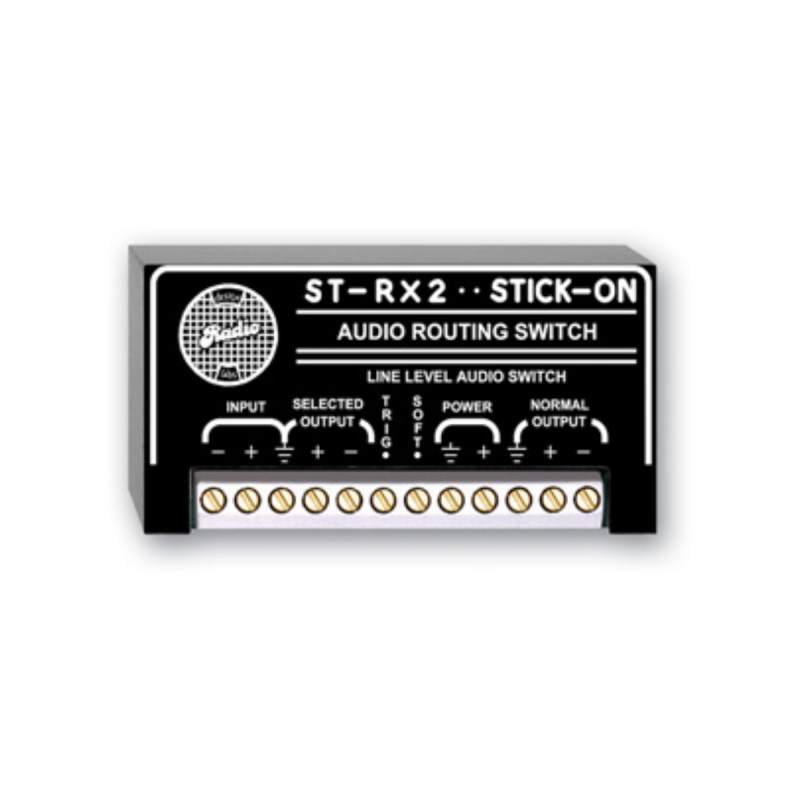

RDL Sélecteur audio ST-RX2

RDL Sélecteur audio ST-RX2

Le ST-RX2 possède une seule entrée audio de niveau ligne et deux sorties audio de niveau ligne. En l'absence d'entrée de contrôle, la sortie du module NORMAL est alimentée par l'entrée audio. Lorsque la borne de contrôle TRIG est connectée à la masse, l'audio d'entrée est envoyé à la sortie SELECT et la sortie NORMAL est désactivée. Lorsque la borne TRIG est à nouveau déconnectée de la masse, la sortie SELECT est désactivée et la sortie NORMAL est alimentée par l'entrée. Le module ne contient pas de relais ni d'autres dispositifs mécaniques. Les circuits de commande utilisent une commutation à semi-conducteurs pour acheminer le signal d'entrée vers l'un des pilotes de ligne de sortie symétrique avec une atténuation supérieure à 80 dB à toutes les fréquences audio. La commutation douce est utilisée pour éliminer les clics ou les bruits parasites.
