RDL Plaque émetteur actif à 1 paire D-TPS7A

RDL Plaque émetteur actif à 1 paire D-TPS7A

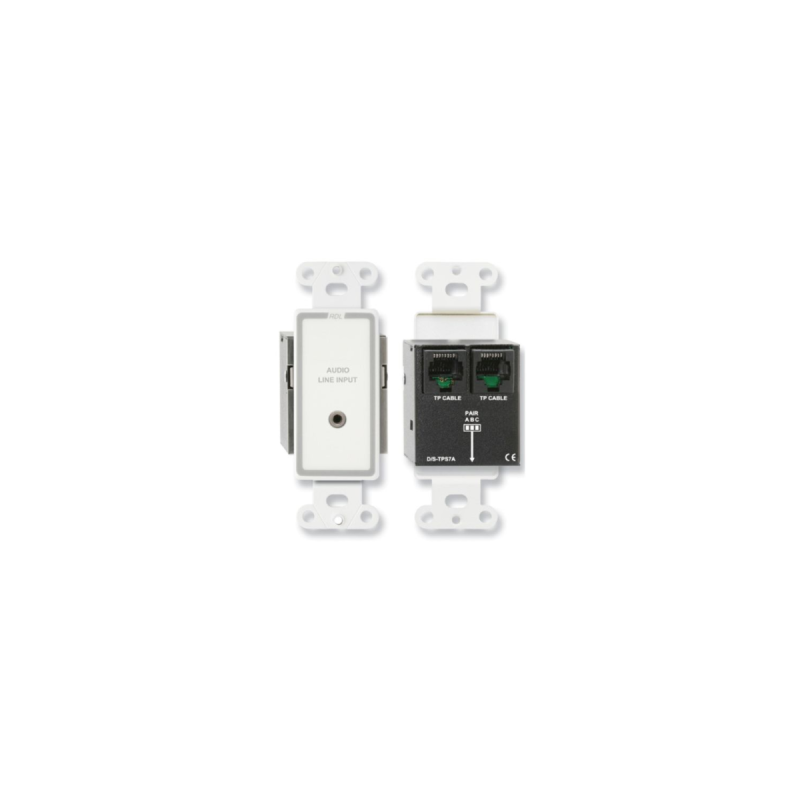

Le -TPS7A est un module émetteur utilisant une seule paire, celui-ci étant compatible avec les produits à paires torsadées de RDL Format-A. Le panneau avant comprend un connecteur Mini Jack 3.5 mm destinés à des sources audio de niveau HI FI stéréo. Un transformateur de qualité studio apporte l'isolation entre la source audio et la sortie RJ45 TP CABLE.

Le -TPS7A est un émetteur à une seule paire, qui alimente la paire du câble à paires torsadées sélectionnée pendant l'installation par le commutateur situé en face arrière. Puisque ce module n'alimente qu'une paire du câble, le module est équipé d'un jack RJ45 TP CABLE qui accepte les signaux et l'alimentation d'autres émetteurs au Format-A avec des entrées niveau micro ou niveau ligne. Deux autres émetteurs à paire simple additionnels peuvent être couplés par l'entrée TP CABLE, ou un émetteur utilisant deux paires. Si trois modules émetteurs à pair simple sont couplés, chaque émetteur doit alimenter une paire différente : A, B ou C. La sélection de la paire A est obligatoire si le -TPS7A est couplé à un émetteur à deux paires qui alimente les paires B et C avec de l'audio stéréo.

Le -TPS7A est un module passif qui ne nécessite pas d'alimentation pour fonctionner. Si une alimentation est présente dans le câble raccordé à la prise RJ45 TP CABLE, cette alimentation est directement envoyée vers les modules raccordés à l'autre prise TP CABLE.
