RDL Interface Dante murale bidirectionnelle Mic/Line 4x2 blanc
Photo(s) non contractuelle(s)
zoom_out_map
chevron_left chevron_right

RDL Interface Dante murale bidirectionnelle Mic/Line 4x2 blanc

Garantie 2 ans

Points Forts du produit
  • Elle permet de connecter des sources audio analogiques à un réseau Dante.
  • Elle est compatible avec les produits Dante d'autres fabricants.
  • Elle peut être utilisée pour une variété d'applications.
Déclinaisons


1 252,80 € TTC 1 044,00 € HT
TTC
ou réglez en :
Paiement en deux fois Paiement en trois fois Paiement en quatre fois avec Paiement fraction avec Alma

Sélectionnez Paiement fraction avec Alma au moment du paiement

en Paiement en deux fois en Paiement en trois fois en Paiement en quatre fois
Aujourd'hui*  €  €  €
Dans 1 mois  €  €  €
Dans 2 mois  €  €
Dans 3 mois  €
Total TTC  €  €  €
refresh Sur commande Le produit est en cours de réapprovisionnement et sera bientôt en stock.
Description

RDL Interface Dante murale bidirectionnelle Mic/Line 4x2 blanc

Dans la boîte
  • 1 x RDL Interface Dante murale bidirectionnelle Mic/Line 4x2 blanc

RDL Interface Dante murale bidirectionnelle Mic/Line 4x2 blanc

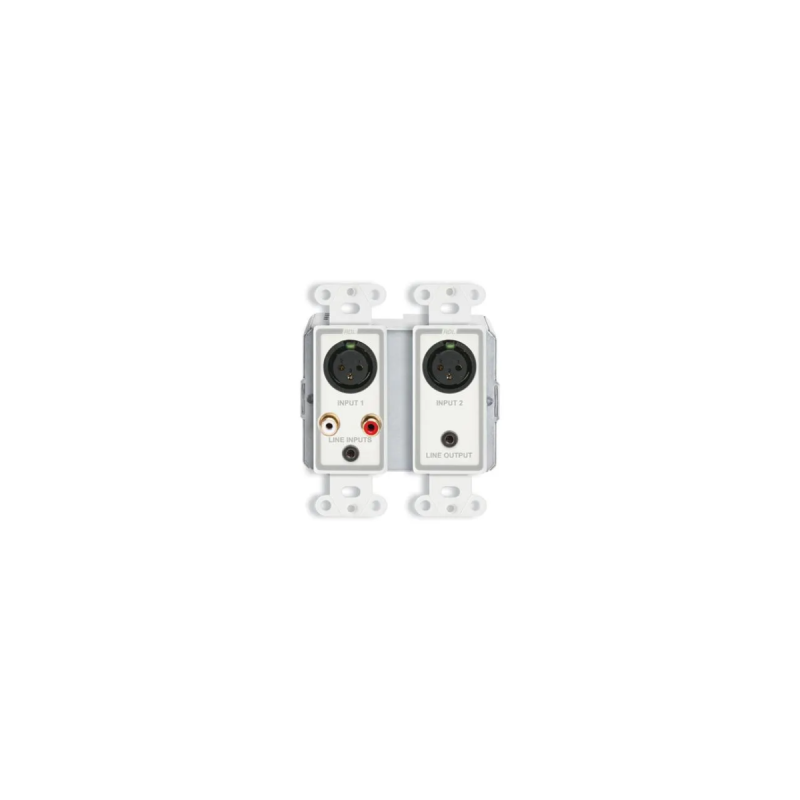

Le DDS-RN31 est une interface bidirectionnelle de réseau informatique Dante pour montage mural. Le panneau avant dispose de deux entrées XLR micro ou line, une entrée niveau ligne Mini-jack stéréo, des entrées RCA gauche et droite et une sortie niveau ligne Mini-jack stéréo, ainsi que deux sorties sur un bornier détachable sur le panneau arrière. Le module est configuré et ajusté par RDL CONSOLE ou d’autres logiciels de contrôle sur le réseau. Le DDS-RN31 correspond à une boîte double électrique standard Américaine ou une boîte murale RDL WB-2U installée dans les murs de type européen ou équivalent. Le DDS-RN31 est alimenté à partir d'un commutateur PoE avec disponibilité en plusieurs finitions avec gravure réalisée par RDL sur commande.

Section micro/ligne vers le réseau

Le DDS-RN31 convertit deux entrées XLR en canaux audio numériques du réseau Dante. Le logiciel de contrôle définit le gain pour les microphones dynamiques ou condenseur ou pour les sources audio au niveau ligne. La tension fantôme P48 peut être activée par logiciel lorsqu’une entrée est réglée pour un niveau micro.

Section ligne vers le réseau

Les entrées Mini-jack et RCA gauche et droite fournit un niveau audio numérique de -18 dBFS pour une entrée asymétrique de -10 dBV. Le logiciel de contrôle permet à chacune de ces entrées d’alimenter l’un ou l’autre de deux canaux Dante. Plusieurs sources routées vers une seule sortie Dante sont sommées.

Section réseau vers les sorties en niveau ligne

Deux canaux audio de réseau Dante sont convertis en niveau ligne asymétrique pour alimenter la sortie Mini-jack sur la face avant. Chaque canal fournit un niveau audio de -10 dBV pour un niveau audio numérique de -18 dBFS.

Deux canaux audio de réseau Dante sont convertis en niveau ligne symétrique pour alimenter les sorties sur le panneau arrière par borniers détachables. Chaque canal fournit un niveau audio symétrique de +4 dBu pour un niveau audio numérique de -18 dBFS. Chaque sortie est équipée d’un atténuateur contrôlé par logiciel réglable en pas de 1 dB jusqu’à une atténuation maximale de 62 dB suivie d’un pas OFF "arrêt". Les sorties sont reliées par un bornier détachable.

La validité de l’alimentation PoE et de la synchronisation au réseau Dante sont indiquées par des LEDs vertes visibles de l’avant de l’appareil.

Le DDS-RN31 est un produit de qualité professionnelle avec préamplificateurs micro discrète pour la fidélité de qualité studio et les performances de faible bruit, couplé à travers des prises XLR métalliques montés dans un châssis en acier inoxydable avec doubles plaques frontales Decora® avec un revêtement en poudre ou en acier inoxydable.

Les performances exceptionnelles de la DDS-RN31 conviennent parfaitement aux applications les plus critiques avec une valeur exceptionnelle pour les systèmes audio en réseau. Ce produit complet est conçu et fabriqué aux États-Unis pour un fonctionnement continu dans les applications les plus exigeantes. Conçu pour surpasser. Construit pour durer.

Fiche technique

Connecteur de réseau : RJ45 avec indicateurs pour données et vitesse

Protocole Ethernet audionumérique : Dante

Taux de transmission : 100 Mbps

Fréquence d'échantillonnage : 44,1 kHz, 48 kHz (par défaut)

Profondeur de bits : 24 bits

Niveau de fonctionnement audio : -18 dBFS = +4 dBu

Niveau de référence : 0 dBFS = +22 dBu

Entrées XLR (2)

Gain : Micro : 35 dB (LOW), 42 dB (MED), 59 dB (HIGH); Unité (NORM), 12 dB (HIGH)

Niveau d'entrée : Micro : -31 dBu à -14 dBu ; Ligne : +4 dBu à +23 dBu

Impédance d'entrée : > 1,2 kΩ

Alimentation fantôme : P48, 48 Vdc, sélectionnable

Réponse en fréquence : 20 Hz à 20 kHz (± 0,5 dB)

Bruit équivalent d'entrée : < -128 dB (59 dB gain) ; < -130 dB pondéré A

Entré Mini-Jack/RCA (4)

Niveau d'entrée : -10 dBV nominal ; +8 dBV maximum

Impédance d'entrée : > 50 kΩ

Réponse en fréquence : 20 Hz à 20 kHz (± 0,2 dB)

Bruit sous -18 dBFS : < -85 dB

Sorties symétriques/asymétriques (4)

Niveau de sortie : +4 dBu (nominal) à +22 dBu symétrique ; -10 dBV (nominal) à +8 dBV asymétrique

Impédance de sortie : 150 Ω symétrique ; 100 Ω asymétrique

Réponse en fréquence : 20 Hz à 20 kHz (± 0,5 dB)

Distorsion harmonique totale + Bruit : < 0,05%

Bruit : < -88 dB (sous +4 dBu symétrique) ; < -90 dB (sous -10 dBV asymétrique)

Indicateurs

Ethernet donné et vitesse (2, panneau arrière)

Sync et alimentation (2, panneau avant)

Température de fonctionnement : 0°C à 40°C ; recommandé jusqu'à 30°C maximum

Alimentation : PoE Class 0, IEEE 802.3af

Conditions pour les caractéristiques : Gain/Niveau : ± 1 dB ; Terminaison de source : 150 Ω ; Spécifications analogiques-numérique mesurées dans le domaine numérique

Dimensions : Hauteur : 10,44 cm ; Largeur : 8,94 cm ; Profondeur : 5,31 cm

Type d'emballage : Boîte en carton

Dimensions du carton produisent : 9,21 cm x 11,75 cm x 5,39 cm

Poids d'expédition : 0,417 kg

Poids de DEEE : 0,347 kg

Connecteur de réseau : RJ45 avec indicateurs pour données et vitesse

Protocole Ethernet audionumérique : Dante

Taux de transmission : 100 Mbps

Fréquence d'échantillonnage : 44,1 kHz, 48 kHz (par défaut)

Profondeur de bits : 24 bits

Niveau de fonctionnement audio : -18 dBFS = +4 dBu

Niveau de référence : 0 dBFS = +22 dBu

Entrées XLR (2)

Gain : Micro : 35 dB (LOW), 42 dB (MED), 59 dB (HIGH); Unité (NORM), 12 dB (HIGH)

Niveau d'entrée : Micro : -31 dBu à -14 dBu ; Ligne : +4 dBu à +23 dBu

Impédance d'entrée : > 1,2 kΩ

Alimentation fantôme : P48, 48 Vdc, sélectionnable

Réponse en fréquence : 20 Hz à 20 kHz (± 0,5 dB)

Bruit équivalent d'entrée : < -128 dB (59 dB gain) ; < -130 dB pondéré A

Entré Mini-Jack/RCA (4)

Niveau d'entrée : -10 dBV nominal ; +8 dBV maximum

Impédance d'entrée : > 50 kΩ

Réponse en fréquence : 20 Hz à 20 kHz (± 0,2 dB)

Bruit sous -18 dBFS : < -85 dB

Sorties symétriques/asymétriques (4)

Niveau de sortie : +4 dBu (nominal) à +22 dBu symétrique ; -10 dBV (nominal) à +8 dBV asymétrique

Impédance de sortie : 150 Ω symétrique ; 100 Ω asymétrique

Réponse en fréquence : 20 Hz à 20 kHz (± 0,5 dB)

Distorsion harmonique totale + Bruit : < 0,05%

Bruit : < -88 dB (sous +4 dBu symétrique) ; < -90 dB (sous -10 dBV asymétrique)

Indicateurs

Ethernet, donné et vitesse (2, panneau arrière)

Sync et alimentation (2, panneau avant)

Température de fonctionnement : 0°C à 40°C ; recommandé jusqu'à 30°C maximum

Alimentation : PoE Class 0, IEEE 802.3af

Conditions pour les caractéristiques : Gain/Niveau : ± 1 dB ; Terminaison de source : 150 Ω ; Spécifications analogiques-numérique mesurées dans le domaine numérique

Dimensions : Hauteur : 10,44 cm ; Largeur : 8,94 cm ; Profondeur : 5,31 cm

Type d'emballage : Boîte en carton

Dimensions du carton produisent : 9,21 cm x 11,75 cm x 5,39 cm

Poids d'expédition : 0,417 kg

Poids de DEEE : 0,347 kg

Caractéristiques
DD-BN31
813721016867
