RDL Interface Dante murale bidirectionnelle Mic/Line 2x2 noir

RDL Interface Dante murale bidirectionnelle Mic/Line 2x2 noir

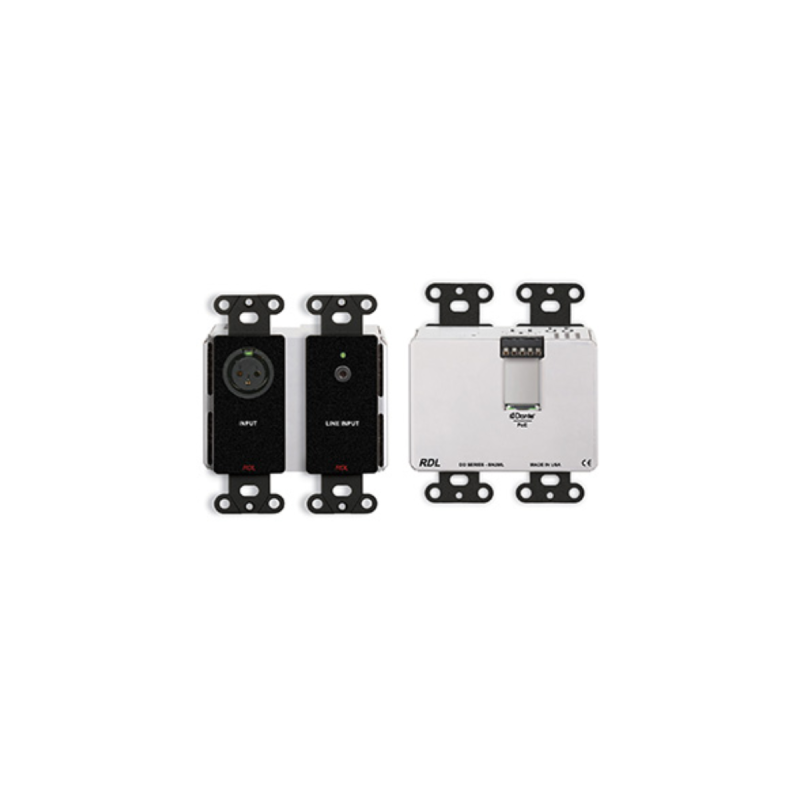

Le DDB-BN2ML est une interface bidirectionnelle de réseau informatique Dante pour montage mural. Le panneau avant dispose d’une entrée XLR micro ou line, une entrée niveau ligne Mini-Jack stéréo, ainsi que deux sorties sur un bornier détachable sur le panneau arrière. L’utilisation de Logiciels spéciaux n’est pas nécessaire pour la configuration du DDB-BN2ML. L’entrée XLR est équipée de trois commutateurs qui peuvent être réglés depuis l’avant de l’appareil lorsque le couvercle n’est pas installé. Un commutateur actif ou désactive P48 fantôme pour l’entrée ; le deuxième interrupteur sélectionne la plage de gain micro ou line ; le troisième commutateur définit le gain. L'entrée sur Mini-Jack accepte des sources asymétriques au niveau ligne mono ou stéréo. Les sources stéréo sont sommées en mono. Chaque sortie sur le panneau arrière fournit un commutateur pour régler la sortie au niveau professionnel symétrique ou au niveau amateur asymétrique. Le DDB-BN2ML correspond à une boîte double électrique standard Américaine ou une boîte murale RDL WB-2U installée dans les murs de type européen ou équivalent. Le DDB-BN2ML est alimenté à partir d'un commutateur PoE avec disponibilité en plusieurs finitions avec gravure réalisée par RDL sur commande.

Section micro/ligne vers le réseau

Le DDB-BN2ML convertit deux entrées XLR en canaux audio numériques du réseau Dante. Les interrupteurs associés sont fournis pour régler le gain pour les microphones dynamiques ou condenseur ou pour les sources audio aux niveaux lignent.

Les entrées Mini-jack gauche et droite sont sommées en mono est converti à un seul canal audio numérique du réseau Dante. Cette entrée fournit un niveau audio numérique de -20 dBFS pour une entrée asymétrique de -10 dBV.

Section réseau vers les sorties en niveau ligne

Deux canaux audio de réseau Dante sont convertis en niveau ligne symétrique pour alimenter les sorties sur le panneau arrière par borniers détachables. Chaque canal fournit un niveau audio symétrique de +4 dBu pour un niveau audio numérique de -20 dBFS. Chaque sortie est équipée d’un commutateur qui fournit une sortie asymétrique au niveau de -10 dBV. Ces commutateurs sont situés sur le dessus du châssis et sont fixés par l’installateur avant le montage de l’appareil.

Les sorties sur le panneau arrière sont conçues pour alimenter les connecteurs AMS de RDL montés dans des plaques de style Decora qui correspondent au DDB-BN2ML. Les connecteurs audio AMS comprennent des prises RCA, Mini-jack et XLR. La plaque de sortie peut être installée à côté du DDB-BN2ML dans un châssis d'encastrement triple ou peut être montée à distance dans une boîte simple.

La validité de l’alimentation PoE et de la synchronisation au réseau Dante sont indiquées par des LEDs vertes visibles de l’avant de l’appareil.

Le DDB-BN2ML est un produit de qualité professionnelle avec préamplificateurs micro discrète pour la fidélité de qualité studio et les performances de faible bruit, couplé à travers des prises XLR métalliques montés dans un châssis en acier inoxydable avec doubles plaques frontales Decora avec un revêtement en poudre ou en acier inoxydable.

Les performances exceptionnelles de la DDB-BN2ML conviennent parfaitement aux applications les plus critiques avec une valeur exceptionnelle pour les systèmes audio en réseau. Ce produit complet est conçu et fabriqué aux États-Unis pour un fonctionnement continu dans les applications les plus exigeantes. Conçu pour surpasser. Construit pour durer.
