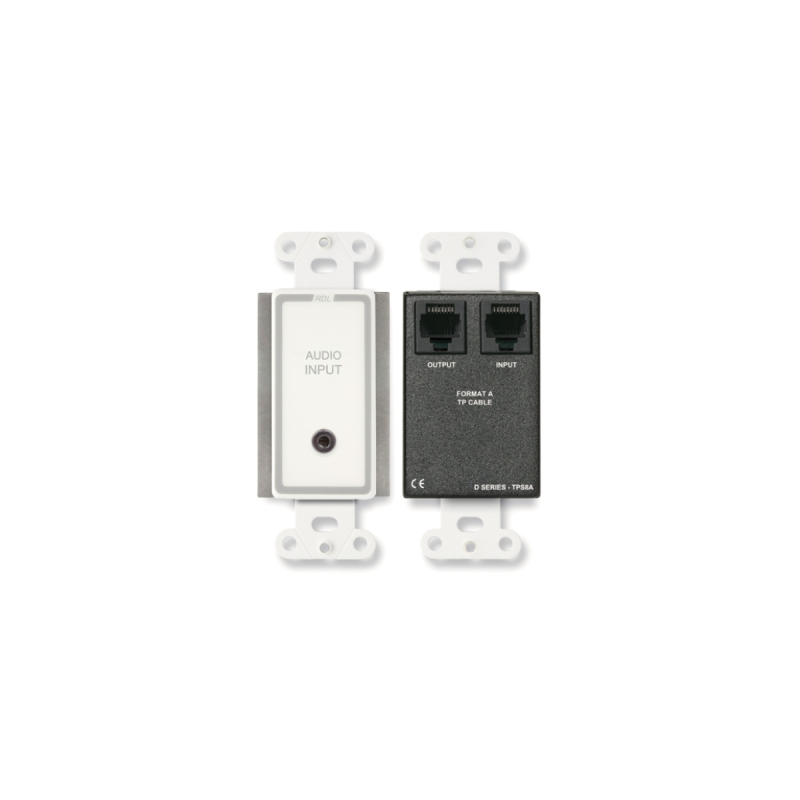

RDL Plaque émetteur actif à 2 paires DB-TPSL2A

RDL Plaque émetteur actif à 2 paires DB-TPSL2A

Les modules SERIE D−TPS8A sont des modules émetteurs utilisant deux paires, ils sont compatibles avec les produits à paires torsadées de RDL Format-A. Ces Modules sont conçus pour être installés dans des boîtiers muraux, des boîtes, ou tout autre emplacement qui permet aux utilisateurs de raccorder des sources audio. Les modèles D-et DS-se montent dans les boîtes murales RDL WB-1U et WB-2U, ou dans les boîtes électriques standard Américaine. Le modèle D-TPS8A possède une face avant laminée blanche avec des inscriptions en lettre grise, qui s'associe avec les télécommandes style RDL Decora®. Le DS-TPS8A est construit en acier brossé pour se coordonner avec les télécommandes Decora®-style RDL dans les installations commerciales et industrielles. Le modèle DB-TPS8A possède une face avant laminé noir.

Les modules −TPS8A possèdent une entrée stéréo Mini Jack sur le panneau avant. L'entrée est conçue pour des signaux -10 dBV asymétrique, tel qu'un ordinateur portable ou un lecteur multimédia portable. Le signal d'entrée est amplifié par un préamplificateur de qualité studio optimisé pour le niveau de fonctionnement nominal du système. Les entrées amplifiées Gauche et Droite sont routées vers les paires B et C du câble de sortie. Ces modules utilisent seulement deux paires du câble, ils acceptent donc un signal au niveau micro ou au niveau ligne et l'alimentation d'un émetteur Format-A à simple paire. Un émetteur à simple paire peut être cascadé avec le −TPS8A. Un émetteur à simple paire doit être configuré pour utiliser la paire A s'il est raccordé avec un -TPS8A.

Les modules −TPS8A possèdent une entrée Format A sur le panneau arrière. Cette entrée surprise RJ45 reçoit les signaux Gauche et Droite d'un module émetteur précédant et les somment avec l'entrée locale sur Mini jack. Cette entrée permet donc le raccordement de plusieurs modules -TPS8A en chaîne avec toutes les entrées Mini jack simultanément actives. Ces modules utilisent seulement deux paires du câble, ils acceptent donc un signal au niveau micro ou au niveau ligne et l'alimentation d'un émetteur Format-A à simple paire. Les modules D-, DS-, et AF-possèdent une deuxième prise RJ45 pour l'entrée d'un autre câble. Les installateurs raccordent simplement, en parallèle, les conducteurs des deux câbles sur le bornier des modules EM-. Un émetteur à simple paire peut être cascadé avec le −TPS8A. Un émetteur à simple paire doit être configuré pour utiliser la paire A s'il est raccordé avec un -TPS8A. La paire d'alimentation et les trois paires audio sont raccordées aux deux connecteurs RJ45 arrière.

Le −TPS8A est alimenté par une alimentation provenant de n'importe quel autre module, distributeur ou d'insertion d'alimentation RDL relié au même câble à paires torsadées. Il n'y a pas d'indicateur lumineux qui pourrait perturber dans le noir, tel qu'une chambre d'hôtel.

Le RDL FORMAT-A possède des performances audio de grande qualité qui rivalisent ou surpassent les raccordements en câble blindé des studios. Conception simple, installation facile, flexibilité inégalée, fusible automatique sur l'alimentation, réjection de bruit exceptionnelle, faible bruit, et faible distorsion offrent aux concepteurs et aux installateurs le meilleur choix dans la famille des produits économiques à paires torsadées.
