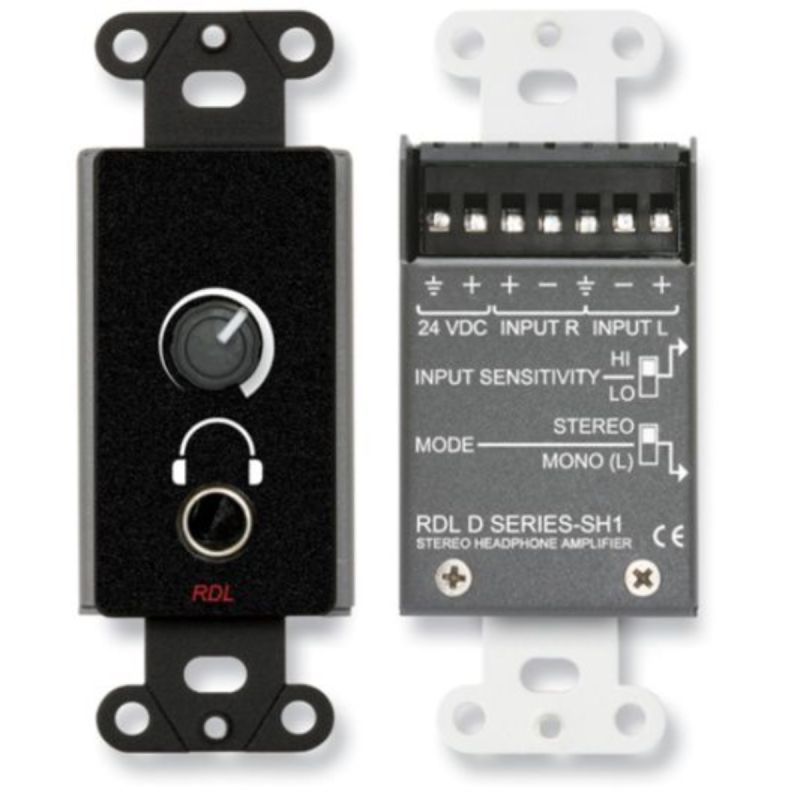

RDL Plaque amplificateur de casque DB-SH1

RDL Plaque amplificateur de casque DB-SH1

Le D/DS-SH1 est utilisé dans les applications qui nécessitent l'utilisation de casques de tout type d'impédance, alimentés par des sources aux niveaux Hi Fi ou professionnel. Le D/DS-SH1 est destiné de diverses applications telles que la traduction, les musées, les studios et les magasins de disques. Le D/DS-SH1 est un double amplificateur de casque avec des entrées droite et gauche symétriques ou asymétriques. Chaque entrée accepte un fonctionnement entre -20 dBv et +20 dBu. Deux interrupteurs à glissière encastrés situés sur le côté de l'appareil sont mis en position avant le montage. Un interrupteur détermine la sensibilité des entrées. L'interrupteur de mode détermine le fonctionnement en Mono ou stéréo. En position mono, seul l'entrée gauche est utilisée pour alimenter les deux canaux de sorties. Quand le module est utilisé dans une installation monophonique, seul l'entrée gauche doit être utilisée. Le bouton de réglage de la face avant est un potentiomètre à longue durée de vie qui pilote deux VCA appairés. L'audio ne passe pas par le potentiomètre, ce qui garanti des années de réglage du niveau sans aucun bruit. Les amplificateurs de sortie délivrent plus de 50 mW dans des casques à haute ou basse impédance par une solide embase Jack 6,35 mm. Le module fonctionne en utilisant une alimentation 24 Vcc référencée à la masse. Il peut aussi fonctionner sous 12 Vcc avec 6 dB de réduction de la surcharge admissible et une puissance maximum de sortie de 10 mW.
