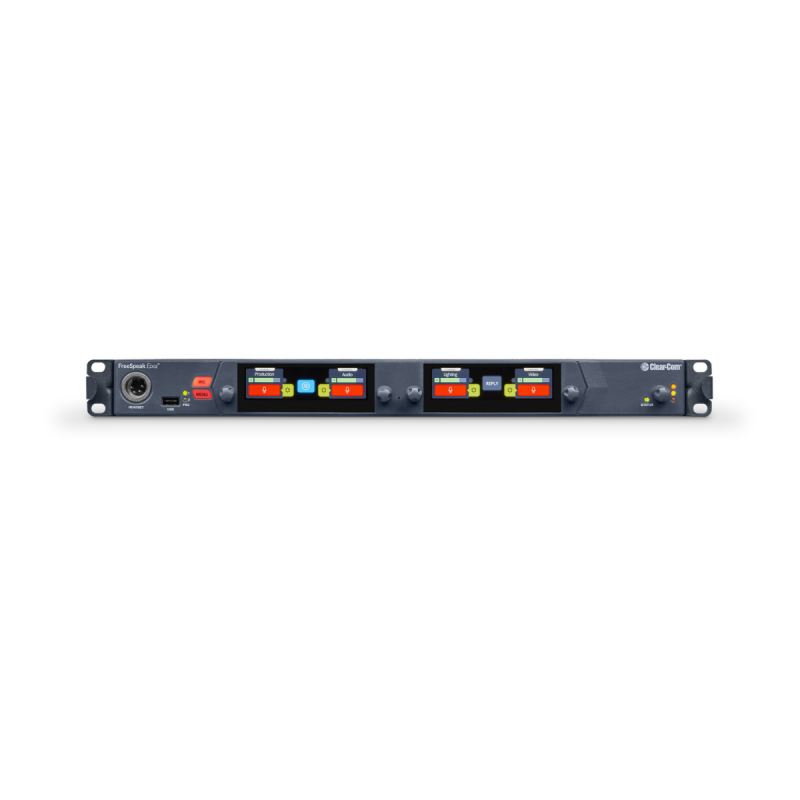

Clear Com Station num. FSK-Edge, 16 ports BP, 8 ports Dante/AES67

Capacité

Sacs à ceinture par station de base : 16 BP (FSII ou FSE)

Émetteurs-récepteurs/antennes pris en charge par la base : 6x IPT ou FSE TCVR et 10x E1 TCVRs (1.9 ou 2.4GHz)

Entrée micro casque

Type d'entrée : Dynamique /Electret - sélectionnable

Réponse en fréquence : Micro-casque - Partyline : 200Hz - 12kHz + 3dBu

Réponse en fréquence : Micro-casque - Sortie ligne : 200Hz - 20kHz + 3dBu

Seuil du limiteur de micro : -50dBu ±3dB

Plage de l'écrêteur de micro : ? 20dB

Niveau d'entrée maximum : -25dBu

Niveau d'entrée : -60dBu nominal ; -25dBu MAX

Tension du micro-casque : 5V (Electret sélectionnable)

Sortie casque

Impédance de charge : > 32Ω

Impédance de sortie : 33Ω

Niveau de sortie maximum avant distorsion : > 13dBu

Distorsion harmonique totale (THD) : < 0,1% THD à 1kHz

Micro-casque - Partyline : -78dBu (mode Clear-Com)

Micro-casque - Sortie ligne : -60dBu

Réponse en fréquence : Partyline - Sortie casque : 200Hz - 10kHz + 3dBu

Audio/Radio

E/S 4 fils : Impédance de sortie >10kΩ, Impédance d'entrée 200Ω + 10%, entrée et sortie symétriques isolées par transformateur.

Niveaux de fonctionnement 4 fils : 0dBu nominal, 18dBu de réserve.

E/S 2 fils : Mode RTS ou Clear-Com sélectionnable, auto-null contrôlé par logiciel, profondeur de nullité >60dB à 1kHz

Niveaux de fonctionnement 2 fils : -18dBu nominal (mode Clear-Com), -12dBu nominal (mode RTS), marge d'atténuation 18dB

Réponse en fréquence Base-to-Beltpack : Freespeak Edge Beltpack : 200Hz-12kHz, Freespeak II Beltpack : 200Hz-7.1kHz

E/S Partyline

2W Marche/Arrêt : A/B, C/D appariés - contrôlés par logiciel

Tension de sortie 2W : 25 - 28V DC, 560 mA par paire (A/B ou C/D)

Impédance 2W : >10kΩ

Réponse en fréquence 2W : 200-12kHz. ±3dB

2W Harmoniques totales
