ASL Extension GPIO RS485

ASL Extension GPIO RS485

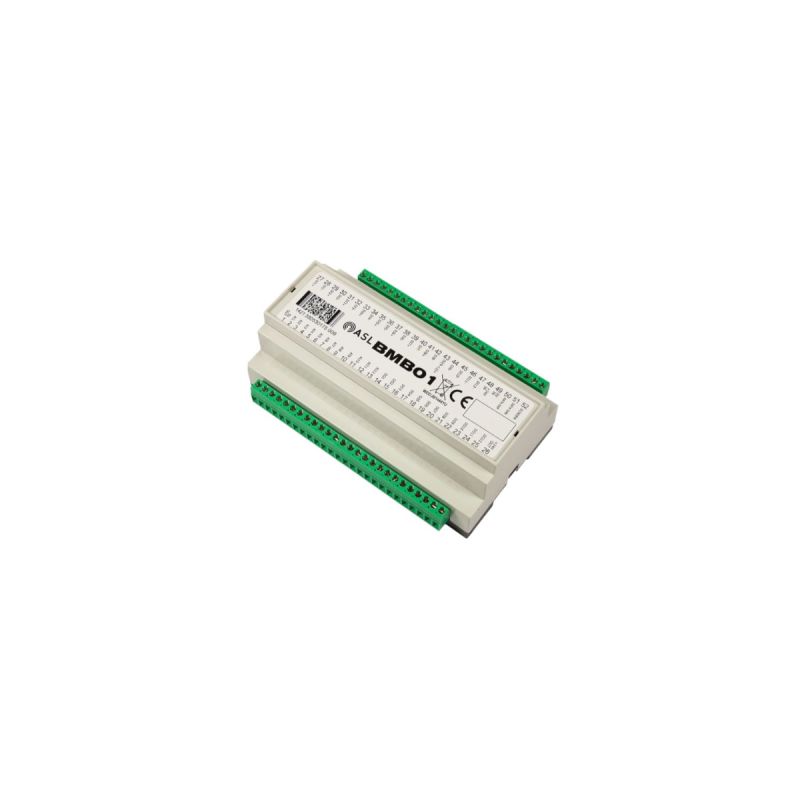

Le BMB01 est une extension de port de commande d'entrée et de sortie (E/S) pour la gamme de routeurs audio DSP d'ASL. Chaque routeur audio DSP prend en charge la connexion de jusqu'à 9 unités BMB01 distantes, connectées par une interface série RS485 multipoints.

Chaque unité BMB01 fournit les entrées et sorties suivantes pour étendre les capacités de commande et d'interface du routeur :

• 12 entrées analogiques

• 12 entrées numériques (opto-isolées)

• 12 sorties numériques (collecteur ouvert)

Ces ports de contrôle d'entrée et de sortie peuvent être utilisés pour des fonctions telles que la sélection de programme, le contrôle du volume, l'entrée de défaut, le contrôle du routage, la réinitialisation du routage, l'entrée de défaut externe et la sortie d'occupation.

Le BMB01 est logé dans un boîtier montable sur rail DIN, adapté à une utilisation soit dans une armoire d'équipement central, soit à distance, à des distances allant jusqu'à 1 km du routeur.
