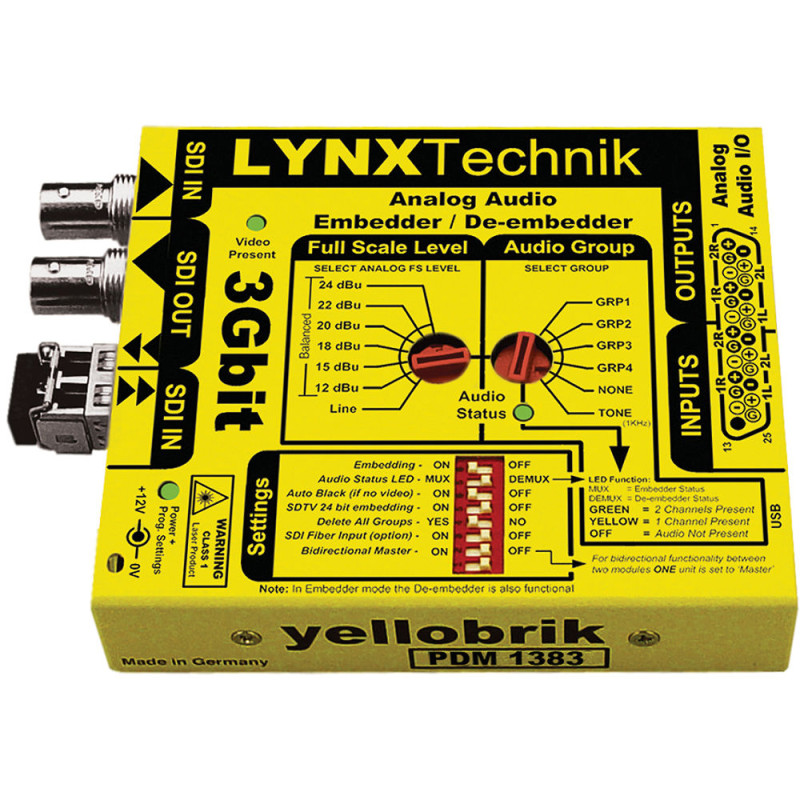

Le Lynx Technik AG yellobrik PDM 1383 Analog Audio Embedder / De-Embedder est conçu pour une large gamme de formats vidéo SDI (jusqu'à 3 Gb). Il prend en charge les E/S audio analogiques à l'aide d'un connecteur D-Sub à 25 broches.

Les groupes audio peuvent également être sélectionnés à l'aide des commutateurs rotatifs. En outre, il est possible d'intégrer ou de désenregistrer des groupes audio supplémentaires en cascadant des modules. Le module prend en charge l'incorporation et la désincorporation simultanées, ce qui lui permet de désincorporer et d'émettre l'audio du groupe sélectionné avant de l'écraser.

Une E/S fibre optionnelle ajoute la fonctionnalité d'émetteur-récepteur fibre pour l'incorporation et la désincorporation directement à partir de l'E/S fibre. Le module dispose d'un mode de fonctionnement spécial qui permet le transfert bidirectionnel de signaux audio (uniquement) en utilisant 2 modules.

Le mode auto black sélectionnable utilise une trame vidéo noire si aucune entrée SDI n'est présente. Cela permet au module d'incorporer de l'audio même si aucune source vidéo n'est disponible. Ce mode est utile si l'application consiste uniquement à transporter de l'audio multicanal entre des sites, soit par voie électrique, soit par fibre optique.

Un générateur de tonalité de test sélectionnable de 1 kHz est intégré à des fins de test audio. Le module comprend une LED pour l'indication de la présence de vidéo ainsi que 2 LED multicolores pour l'état de l'audio.
