Fiche technique
Connexions
Entrées vidéo SDI
20
Sorties vidéo SDI
20
Débits SDI
DVB-ASI, 270Mb, 1.5G, 3G, 6G, 12G.
Synchronisation des entrées vidéo
Aucune
Synchronisation SDI
Sur toutes les sorties SDI.
Entrées de référence
Tri-Sync ou Black Burst.
Sorties de référence
Sortie en boucle avec terminaison du signal de référence.
Ethernet
Supporte le 10/100/1000 BASE-T.
Interface pour l'ordinateur
USB-C
Normes
Normes vidéo SD
525i59.94 NTSC, 625i50 PAL.
Normes vidéo HD
720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60.
1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30.
Normes vidéo 2K
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI.
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI.
Normes vidéo Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60.
Normes vidéo 4K
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI.
Conformité aux normes SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M de niveau A et B
SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU‑R BT.656 et ITU‑R BT.601
Échantillonnage audio SDI
Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24 bits.
Échantillonnage vidéo SDI
YUV 4:2:2 et RVB 4:4:4
Précision des couleurs SDI
RVB 4:4:4 10 et 12 bits pour tous les modes HD et 2K, jusqu’à 2160p30 pour les modes Ultra HD et jusqu’à 4Kp30 DCI pour les modes 4K. YUV 4:2:2 10 bits pour tous les modes.
Espace colorimétrique SDI
REC 601, REC 709, REC 2020
Commutation automatique SDI
Sélection automatique entre le 270Mb SD-SDI, 1.5G HD-SDI, 3G niveau A et niveau B HD-SDI, 6G HD-SDI, 12G-SDI et DVB-ASI sur chaque entrée afin que chaque entrée puisse prendre en charge une norme de télévision différente.
Prise en charge des métadonnées SDI
Identification de charge utile vidéo définie dans la norme SMPTE 352M.
Contrôle
Panneau de contrôle intégré

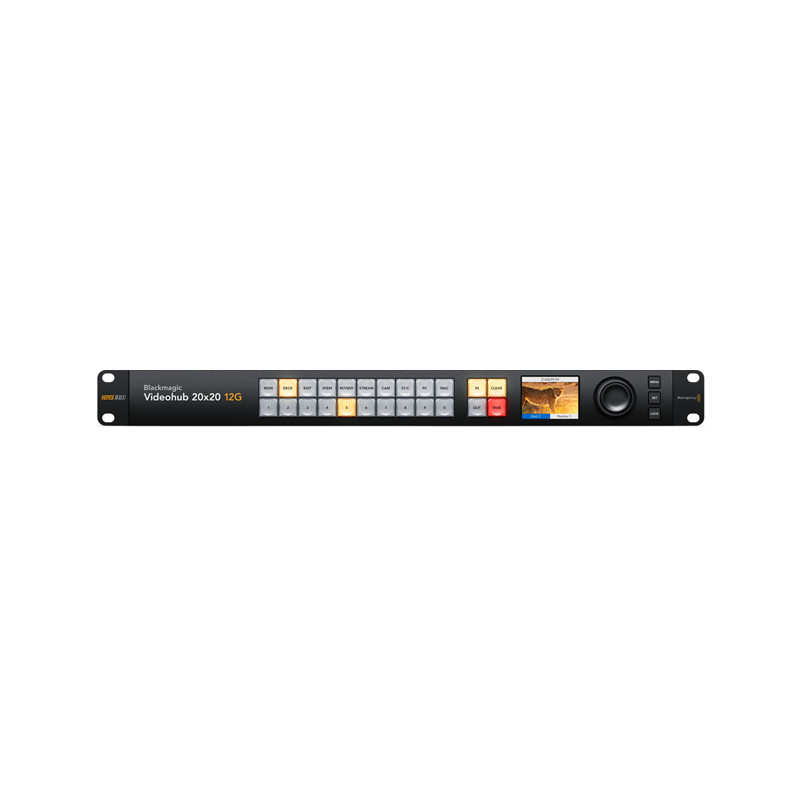

24 boutons pour le contrôle local du Videohub. 3 boutons et une molette pour le contrôle des menus. Écran couleur de 2,2 pouces.
Panneau de contrôle externe
Inclut le panneau de contrôle logiciel Blackmagic Videohub pour Mac et Windows. Supporte les panneaux hardware Videohub Master Control Pro et Videohub Smart Control Pro. Inclut le SDK Blackmagic Videohub et le protocole Ethernet Videohub Control Protocol.
Connexion pour le panneau de contrôle
Ethernet
Logiciel
Contrôle logiciel
Contrôle de la grille de commutation inclus gratuitement pour Windows™ et Mac™.
Mise à jour du logiciel interne
Via application de mise à jour fournie.
Systèmes d'exploitation
Mac 12.0 Monterey,
Mac 13.0 Ventura ou une version ultérieure.
Windows 10, 64 bits
Windows 11
Écran
Affichages
Écran LCD intégré de 2,2 pouces pour les menus de configuration.
Alimentation requise
Alimentation
1 x 100 - 240V AC interne, 50/60Hz. Câble IEC requis.
Protection contre les coupures de courant
Les connexions des points de croisement sont conservées et restaurées instantanément lors de la mise en marche.
Consommation d'énergie
27,5 W max.
Installation physique
1 unité de rack de hauteur.
Spécifications environnementales
Température d'utilisation
0° à 40° C (32° à 104° F)
Température de stockage
-20° à 60° C (-4° à 140° F)
Humidité relative
0% à 90% sans condensation
