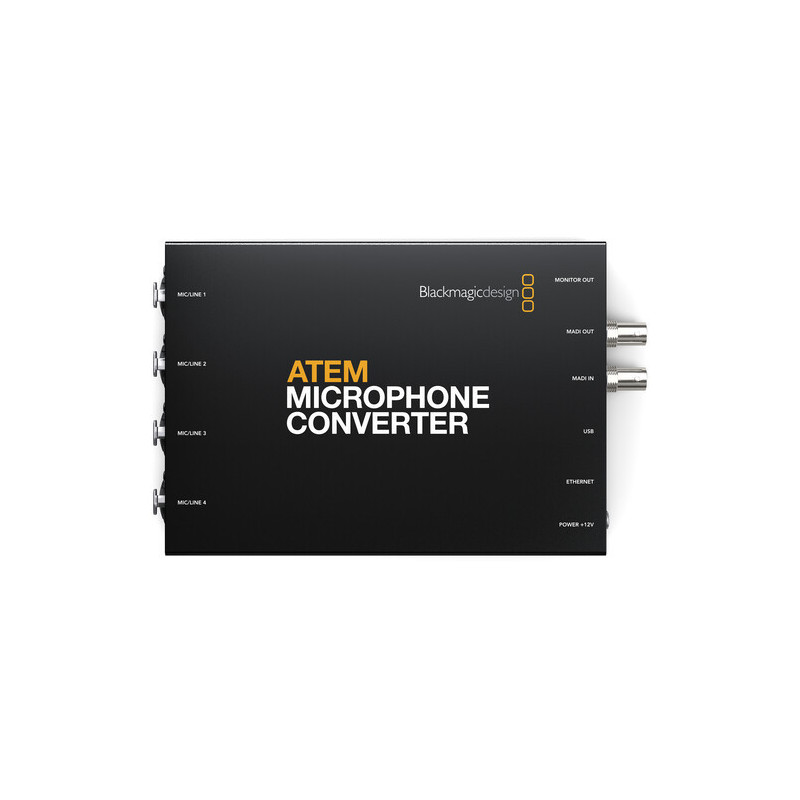

Blackmagic ATEM Microphone Converter

Blackmagic ATEM Microphone Converter

Ajoutez des micros à votre mélangeur ATEM !

Utilisez l’entrée MADI des mélangeurs ATEM pour ajouter plusieurs micros ou des mixeurs audio externes. Comme il suffit de brancher l’ATEM Microphone Converter au port MADI de l’ATEM Television Studio, son installation est très facile. De plus, il peut être relié en chaîne pour utiliser davantage de sources. Chaque convertisseur dispose de 4 entrées analogiques sélectionnables micro/ligne et dotées d'une alimentation fantôme 48V. Il offre une excellente qualité audio, un bruit de fond minime, une plage dynamique étendue et une très faible distorsion. Vous disposez également de 8 CAN séparées sur chaque entrée, qui fonctionnent ensemble pour étendre la plage dynamique. Enfin, il comprend une sortie de monitoring HDMI avec défilement des formes d'onde audio.

Design de convertisseur haut de gamme

Le design de type convertisseur de l’ATEM Microphone Converter offre suffisamment d’espace pour l’électronique nécessaire à une conversion analogique vers numérique (CAN) de qualité. Il comprend des entrées XLR/TRS combinées pour une connexion à des câbles XLR ou jack. Il inclut aussi une sortie MADI pour acheminer l’audio converti, ainsi qu’une entrée MADI qui permet de relier en chaîne plusieurs ATEM Microphone Converters. Ainsi, plus de 4 canaux audio peuvent être intégrés à une seule connexion MADI. Vous disposez d’une connexion DC 12V ainsi que de ports USB et Ethernet pour les mises à jour logicielles et l’administration à distance. Les interrupteurs permettent de contrôler les niveaux de l’entrée audio micro/ligne et d’activer l’alimentation fantôme.

Connexion via MADI pour un audio multicanal

Le MADI, ou Multichannel Audio Digital Interface, est une liaison audio multicanal nommée AES10 par l’Audio Engineering Society (AES). Elle définit le format de données pour une interface de plusieurs canaux audio numériques. La sortie MADI de l’ATEM Microphone Converter intègre les 4 entrées analogiques en tant que canaux MADI 1, 2, 3 et 4. L’ATEM Microphone Converter inclut également une entrée MADI qui permet de relier plusieurs convertisseurs lorsque vous devez acheminer plus de 4 canaux audio via une seule liaison MADI. Ainsi, quand un convertisseur est connecté à l’entrée d’un autre convertisseur, le convertisseur en amont superposera ses 4 canaux aux 4 canaux du convertisseur en aval.

Conversion analogique vers numérique innovante

Chaque canal d’entrée analogique comprend un préamplificateur au bruit extrêmement faible et à gain fixe, conçu pour offrir une CAN audio à plage dynamique étendue. Comme ce design évite d’utiliser un préamplificateur de micro analogique, il n’y a aucun clic audible ou bruit parasite sur l’entrée. Le design de l’ATEM Microphone Converter se démarque des pratiques conventionnelles de l’industrie audio qui utilisent une CAN audio individuelle. En effet, chaque entrée offre une conversion analogique vers numérique, et les 8 CAN audio à plage dynamique étendue fonctionnent ensemble pour fournir une CAN audio à plage dynamique ultra étendue. Ainsi, la plage dynamique de chaque canal fait 131 dB(A) et vous obtenez une très faible distorsion de 0,002%.

Très faible bruit de fond de -129 dBV

Un des problèmes classiques des convertisseurs de micro est l’obtention d’un bruit de fond plus élevé à l’endroit où le bruit électrique est généré dans les préamplificateurs. L’ATEM Microphone Converter élimine ce problème en utilisant un design très différent, où l’entrée est convertie directement avec une conversion à plage dynamique ultra étendue. Ainsi, vous acheminez l’audio RAW vers le mélangeur qui peut appliquer le gain nécessaire à l’obtention d’un niveau audio adéquat. Vous n’aurez donc pas d’apport de bruit causé par un gain staging analogique et vous bénéficierez d’un bruit de fond fixe extrêmement faible de -129 dBV, peu importe le gain numérique appliqué. Vous pourrez ensuite appliquer un contrôle de gain numérique, effectué par étages de ±0.1dB totalement inaudibles  !

Préamplificateur numérique pour la stabilité

Comme l’entrée à plage dynamique étendue évite d’utiliser un préamplificateur analogique, les niveaux du micro sont ajustés par un gain staging de préamplificateur numérique qui est extrêmement stable. Les niveaux audio analogiques de types et marques de micros différents peuvent considérablement varier, ainsi, ce gain staging numérique offre une compensation pour la marque de micro que vous utilisez. Pour couronner le tout, le préamplificateur numérique est traité en pleine profondeur de bits audio RAW à 32 bits. Ainsi, vous pouvez effectuer des ajustements avec une précision bien supérieure à ce que la norme audio MADI peut supporter. Vous obtenez donc un gain staging extrêmement propre et sans bruit. Les niveaux finaux peuvent être peaufinés au fur et à mesure sur le mixeur audio ATEM.

Correspondance précise entre les entrées audio analogiques

Le design innovant de l’ATEM Microphone Converter offre d’autres avantages, comme une correspondance extrêmement précise entre les canaux d’entrée audio. Grâce au design multi-CAN par entrée, chaque entrée analogique a des spécifications et des tolérances très similaires, permettant à tous les canaux d’être statistiquement plus uniformes. De plus, le design de 8 CAN par entrée conservera un bruit de fond stable et consistant sans les effets négatifs de la modulation du niveau de bruit de fond, dont souffrent les dispositifs CAN par étage traditionnels. Ainsi, les performances sont similaires, peu importe l’entrée connectée au micro, et même entre plusieurs ATEM Microphone Converters.

Monitoring HDMI avec défilement des formes d’onde audio

L’ATEM Microphone Converter inclut également une sortie de monitoring vidéo HDMI permettant de connecter une TV ou un ordinateur, servant d’écran d’état. Il fait défiler 4 formes d’onde en 60 secondes, ce qui est à la fois informatif et amusant à regarder. Les indicateurs audio affichent également le niveau au connecteur d’entrée. Chaque canal inclut un libellé personnalisé réglé via l’utilitaire. Il y a également des indicateurs pour montrer la sélection du niveau d’entrée micro/ligne et l’alimentation fantôme. De plus, si vous reliez en chaîne les convertisseurs, la sortie de monitoring s’adaptera pour afficher 4 canaux. Vous pouvez même régler le nom du convertisseur et l’afficher sur le monitoring  !
