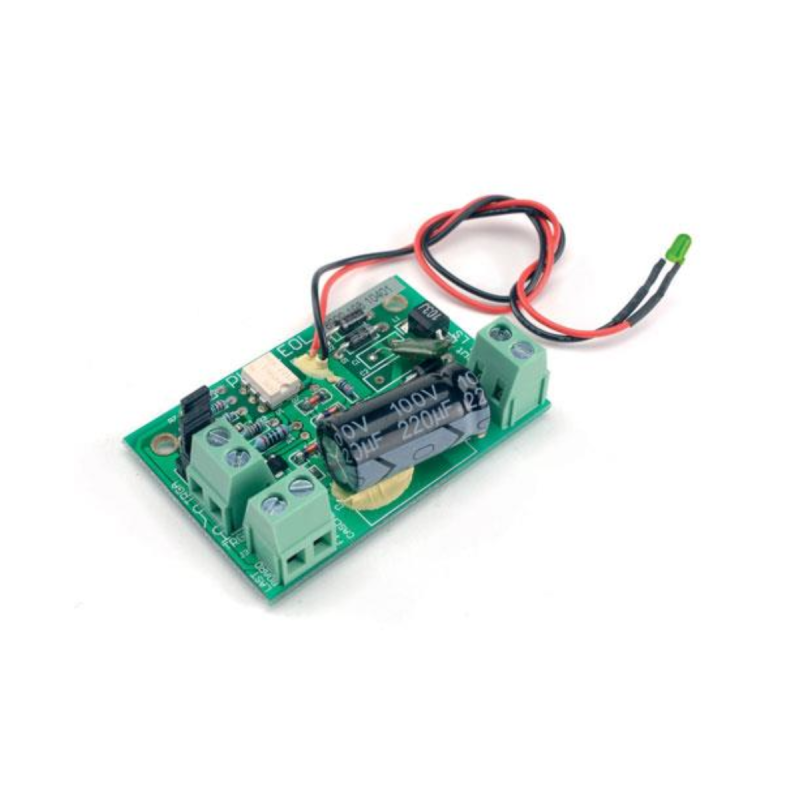

Une carte de fin de ligne Plena PLN-1EOL de Bosch est un circuit imprimé conçu pour détecter la tonalité pilote de 20 kHz générée par un système de sonorisation ou d'alarme vocale supervisé. Elle active un interrupteur hors tension en présence d'un signal de 20 kHz (tonalité pilote) supérieur à 5 V, ainsi qu'une LED pour une confirmation visuelle facile du fonctionnement.

Les cartes de fin de ligne Bosch PLN-1EOL Plena contrôlent la présence d'une tonalité pilote sur une ligne de haut-parleurs. La carte se connecte à l'extrémité d'une ligne de haut-parleurs et détecte le signal de tonalité pilote de 20 kHz. Ce signal est toujours présent sur la ligne : lorsqu'une musique de fond (BGM) est diffusée, lorsqu'un appel est en cours et lorsqu'aucun signal n'est présent. La tonalité de 20 kHz est inaudible et à un niveau très bas (-20dB). Lorsque le signal de la tonalité pilote est présent, une LED s'allume et un contact sur la carte est fermé. Lorsque le signal pilote échoue, le contact s'ouvre et la LED s'éteint. S'il est monté à l'extrémité de la ligne de haut-parleurs, cela s'applique à l'intégrité de toute la ligne. La présence du signal de tonalité pilote ne dépend pas du nombre de haut-parleurs sur la ligne, de la charge sur la ligne ou de la capacité de la ligne. Le contact peut être connecté à un système de sonorisation, tel que le système d'alarme vocal Bosch, pour détecter et signaler les défauts sur une ligne de haut-parleurs.

Plusieurs cartes EOL peuvent être connectées en guirlande à une seule entrée de défaut. Cela permet de surveiller une ligne de haut-parleurs comportant plusieurs branches. Comme la musique de fond comprend également un signal de tonalité pilote de 20 kHz, il n'est pas nécessaire d'interrompre la musique de fond.
