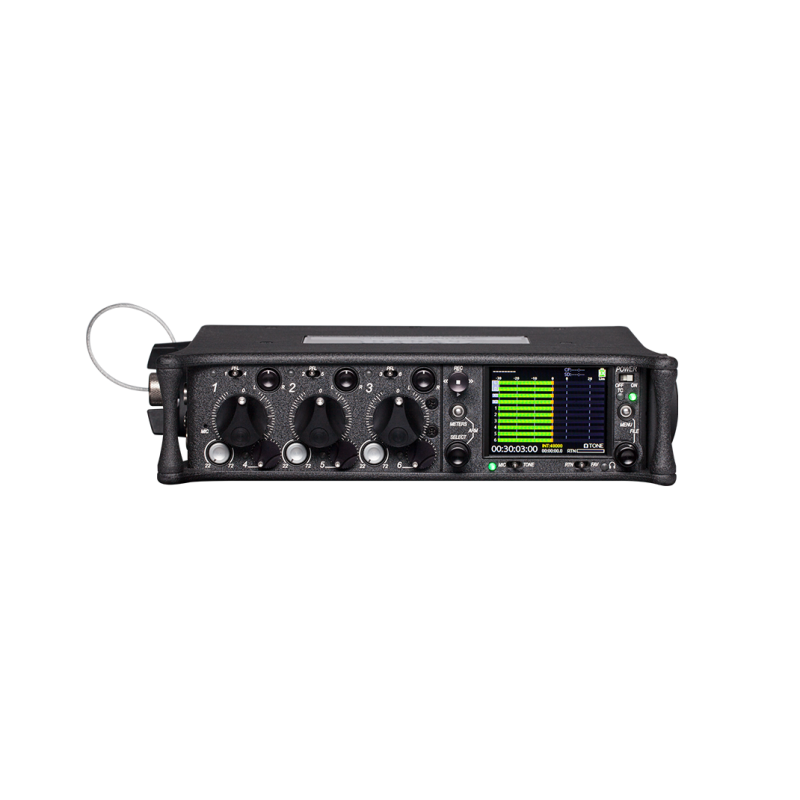

Sound Devices 633 - Mélangeur numérique compact à six entrées avec enregistreur 10 pistes
- Six entrées de microphone avec alimentation fantôme et une entrée ligne stéréo.
- Préamplis micro de haute qualité offrant une plage dynamique étendue et une distorsion minimale.
- Fonction d'enregistrement de sécurité enregistrant simultanément un signal de secours à -20 dB en dessous du niveau principal.
- Interface utilisateur intuitive et écran OLED haute résolution pour une surveillance précise du niveau de signal et des paramètres de contrôle.
- Boîtier en aluminium léger et robuste offrant une excellente protection contre les chocs et les vibrations, ainsi qu'une excellente dissipation de la chaleur intégré et code temporel.
Sound Devices 633 - Mélangeur numérique compact à six entrées avec enregistreur 10 pistes
Sound Devices 633 - Mélangeur numérique compact à six entrées avec enregistreur 10 pistes
Le Sound Devices 633 est un mélangeur audio portable de qualité professionnelle conçu pour les applications de production de films, de télévision et de vidéo. Il offre six entrées de microphone avec alimentation fantôme et une entrée ligne stéréo, ainsi que six sorties de niveau de ligne. Il dispose également de deux sorties de casque et d'une sortie de mixage L / R pour enregistrer un signal stéréo sur un appareil d'enregistrement externe.
Le Sound Devices 633 est doté de préamplis micro de haute qualité offrant une plage dynamique étendue et une distorsion minimale. Il est également équipé de filtres passe-haut, de limiteurs, de compresseurs et d'égaliseurs pour un contrôle précis du son. De plus, il dispose d'une fonction d'enregistrement de sécurité qui enregistre simultanément un signal de secours à -20 dB en dessous du niveau principal, offrant ainsi une sécurité accrue pour les enregistrements importants.
Le mélangeur est conçu pour être facile à utiliser avec des commandes clairement étiquetées et une interface utilisateur intuitive. Il est également doté d'un écran OLED haute résolution qui permet une surveillance précise du niveau de signal et des paramètres de contrôle. Le boîtier en aluminium léger et robuste offre une excellente protection contre les chocs et les vibrations, ainsi qu'une excellente dissipation de la chaleur pour une utilisation prolongée.
Fréquence de réponse
10 Hz à 40 kHz ± 0,5 dB, -3 dB à 65 kHz (référence de fréquence d'échantillonnage 192 kHz 1 kHz)
THD + Bruit
0,09 % max (1 kHz, 22 Hz–22 kHz BW, fader à 0, sortie 0 dBu)
Bruit d'entrée équivalent
-126 dBu (-128 dBV) maximum. (Bande passante 22 Hz - 22 kHz, filtre plat, commande de trim complètement relevée)
Types d'entrée
Micro XLR : équilibré actif pour une utilisation avec des micros ≤ 600 ohms, 4 000 ohms réels ; Alimentation fantôme 12V ou 48V, 10 mA max
XLR AES : AES3 ou AES42 (alimentation 10 V), SRC
Ligne XLR : symétrique active pour une utilisation avec des sorties ≤ 2 k ohms, 10 k ohms réels
Ligne TA3 : active équilibrée pour une utilisation avec des sorties ≤ 2 k ohms, 10 k ohms réels
RTN (3,5 mm) : stéréo asymétrique pour une utilisation avec des sorties ≤2k ohm, 30k ohm réel
Niveau d'entrée maximal
Micro XLR : 0 dBu (0,78 Vrms)
Ligne XLR : +40 dBu (80 Vrms)
RTN (3,5 mm) : +24 dBu (12,4 Vrms)
Gain maximal
Entrée micro vers sortie ligne : 91 dB
Mic-In-to-Aux-Out, -10 Out : 77 dB
Ligne d'entrée à ligne de sortie : 39 dB
Filtres passe-haut
Balayable de 80 Hz à 240 Hz, 12 dB/oct à 80 Hz, 6 dB/octave à 240 Hz
Alimentation du microphone (chaque entrée analogique sélectionnable)
12 V Phantom : via des résistances de 680 ohms, 10 mA par micro disponible
48 V Phantom : via 6 résistances .8k, 10 mA par micro disponible
Limiteurs d'entrée analogique (entrées 1-3)
Affecte uniquement la sortie des préamplis micro (étage "Trim") · Seuil +16 dBu (fixe)
Rapport limite de 20:1
1 mS de temps d'attaque
Temps de relâchement de 500 mS
Limiteurs d'entrée numérique (entrées 1-6)
Post-fader
Seuil +6 dBu à +18 dBu (réglable) · Rapport de limitation 20:1
1 ms de temps d'attaque
Temps de relâchement de 500 mS
Entrées numériques
AES42
AES42 Mode 1, fournit une alimentation fantôme numérique +10 V
Sorties analogiques
Le type de sortie
Ligne XLR : active équilibrée pour une utilisation avec des entrées ≥600 ohms
XLR -10 : Active Balanced pour une utilisation avec des entrées ≥10k ohm
XLR Mic : Active Balanced pour une utilisation avec des entrées ≥600 ohms
TA3 Active Balanced Mic/Line : piloté par les broches 2 et 3, à utiliser avec des entrées ≥3 k ohms · X3,X4 (3,5 mm) : asymétrique, stéréo, à utiliser avec des entrées ≥6 k ohms
Casque (1/4") : asymétrique, stéréo, à utiliser avec un casque 8-2k ohm
Impédance de sortie (ohms réels)
Sorties symétriques XLR et TA3 : 100 ohms au réglage Line, 3,2 kohms au réglage -10, 150 ohms au réglage Mic
Sorties symétriques TA3 : 1 000 ohms aux réglages micro et ligne · X3, X4 (3,5 mm) : 100 ohms
Casque (1/4") : 100 ohms
Niveau d'écrêtage de la sortie ligne (1 % THD)
20 dBu minimum avec une charge de 10k
Niveau de sortie maximal
Ligne : +20 dBu (7,8 Vrms)
-10 : +6 dBu (1,5 Vrms)
Micro : -20 dBu (0,078 Vrms)
Aux 3/4 : +6 dBu (1,5 Vrms)
Limiteurs de sortie
Affecte les sorties du mélangeur
Seuil sélectionnable de +4 dBu à +18 dBu, pas de 1 dB · Rapport de limitation 20:1
1 mS de temps d'attaque
Temps de relâchement de 500 mS
Gain maximal - Typique (Trim, Fader, Master, Phones, RTN à fond)
Entrée de niveau micro
Entrée de niveau ligne RTN
Sorties principales (XLR) @ LINE
91 dB 51 dB –
Sorties Master (XLR) @ -10
77 dB 37 dB –
Sorties Master (XLR) @ MIC
51 dB 11 dB –
Sorties X3, X4 (3,5 mm)
77 dB 37 dB –
Casque (1/4")
107dB 67dB 5dB
Sorties numériques/Enregistreur
Sortie AES3
Sortie AES A, B symétrique par transformateur sur XLR
110 ohms, 2 V p-p, compatible AES et S/PDIF avec adaptateur RCA
Fréquence d'échantillonnage
44,1 kHz 47,952 kHz 48kHz 48,048kHz 88,2 kHz 96 kHz 192 kH
Plage dynamique A/N
114 dB, pondéré A, typique
Type de stockage d'enregistrement
Carte SD, SDXC, SDHC
FAT32 ou exFAT formaté, formatera les médias à bord
Compact Flash (CF)
FAT32 formaté pour CF et SD 32 Go, formatera les cartes mémoire dans l'unité
Type de fichier
Enregistrement : WAV (format Broadcast Wave File), polyphonique ou MP3
Lecture : WAV (format de fichier Broadcast Wave), polyphonique ou MP3
Code temporel et synchronisation
Modes pris en charge : off, Rec Run, Free Run, 24h Run, Externe
Fréquences d'images : 23,976, 24, 25, 29,97 DF, 29,97 ND, 30 DF, 30 ND
Précision : Générateur ambiant, 0,2 ppm (0,5 image en 24 heures)
Entrée code temporel : impédance 20k ohms, 0,3 V – 3,0 V p-p (-17 dBu – +3 dBu)
Sortie code temporel : impédance 1k ohm, 3.0V p-p (+12 dBu)
Précision de l'échantillon/du code temporel
± 0,2 ppm (0,5 images par 24 heures)
Externe : 10-18 V sur connecteur Hirose à 4 broches verrouillables, broche-4 = (+), broche-1 = (-).
Amovible x 2 : 7,2 V (nominal) Sony Li-ion de type L, opérationnel de 6,5 à 8,5 V,
Interne : accepte 6 piles AA (LR6), 1,2-1,6 V nominal (compatible NiMH rechargeable)
Fonctionnement : -20°C à 60°C, 0 à 90% d'humidité relative ; (sans condensation)
Stockage : -40°C à 85°C
Dimensions : 6 cm x 24 cm x 14 cm
Poids : 1,1 kg
