Studio Tech Interface DANTE vers 2 canaux Party Line type RTS,1/2rack
- Technologie Dante audio-over-Ethernet
- Source d'alimentation intégrée pour les intercoms à ligne partagée (PL)
- Hybrides analogiques avec fonction d'annulation automatique
- Mesure du niveau d'entrée et de sortie
- Excellente qualité audio
- Utilise le STcontroller pour la surveillance et la configuration
- Alimentation par PoE et 12 volts DC
- Utilisation sur table, portable ou en rack (en option)
Studio Tech Interface DANTE vers 2 canaux Party Line Clearcom,1/2rack
GARANTIE
|
3 |
ANS |
![](https://www.videoplusfrance.com/themes/ZOneTheme/assets/img/bell.png)
Studio Tech Interface DANTE vers 2 canaux Party Line type RTS,1/2rack
- 1 x Studio Tech Interface DANTE vers 2 canaux Party Line type RTS,1/2rack
Studio Tech Interface DANTE vers 2 canaux Party Line type RTS,1/2rack

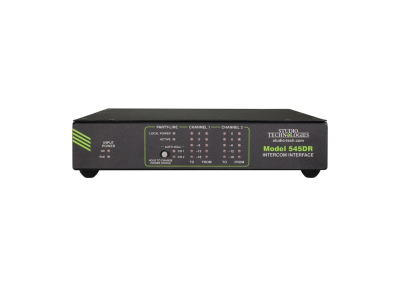

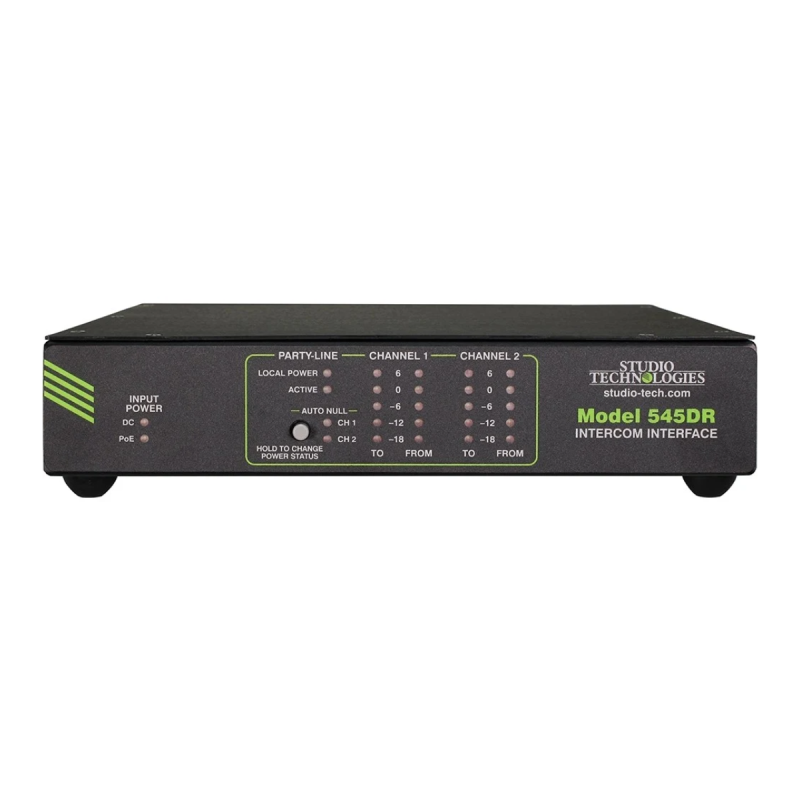

Mettez à jour, intégrez ou créez des systèmes d'intercom PL (party-line) à 2 canaux avec l'interface d'intercom party-line à 2 canaux Dante Model 545DR de Studio Technologies. Le modèle 545DR vous permet d'intégrer des systèmes PL analogiques existants dans des applications Dante audio-over-Ethernet (AoE), facilitant ainsi l'interconnexion avec des dispositifs compatibles Dante tels que des systèmes d'intercom matriciels, des processeurs audio numériques, des consoles audio, etc. Deux systèmes PL analogiques autonomes peuvent également être reliés entre eux à l'aide du 545DR. Lors de l'intégration d'un système PL analogique traditionnel dans un système Dante AoE, des dispositifs supplémentaires tels que le moteur audio d'intercom Dante modèle 5421 et modèle 5422 (vendus séparément) sont nécessaires.
Le 545DR est également idéal pour les nouvelles installations, car il permet de créer des systèmes PL Dante qui s'interfacent rapidement et facilement avec tout équipement de diffusion, audio et audiovisuel utilisant le protocole Dante. La qualité audio est excellente avec la prise en charge de taux allant jusqu'à 24 bits / 48 kHz et une conversion numérique-analogique et analogique-numérique remarquable.
L'installation est simple et polyvalente, nécessitant un seul câble Ethernet pour l'alimentation et la connexion réseau, ou vous pouvez utiliser l'alimentation PS-DC-02 en option (vendue séparément). Si vous préférez, les alimentations PoE et DC peuvent être déployées simultanément pour créer un circuit redondant. Les connexions analogiques sont gérées par des prises XLR standard à 3 broches. La conception compacte et robuste du 545DR vous permet de l'utiliser en studio ou sur le terrain comme appareil " jetable ". Des kits de montage en rack sont disponibles séparément.
- Réponse en fréquence (PL à Dante) : -0,3 dB à 100 Hz (-4,8 dB à 20 Hz), -2 dB à 8 kHz (-2,6 dB à 10 kHz)
- Réponse en fréquence (Dante vers PL) : -3,3 dB à 100 Hz (-19 dB à 20 Hz), -3,9 dB à 8 kHz (-5,8 dB à 10 kHz)
- Distorsion (THD+N) :
- Rapport signal/bruit : >65 dB, pondéré A, mesuré à 1 kHz, entrée Dante à la broche 2 de l'interface PL (73 dB, broche 3 de l'interface PL)
- Interface intercom Party-Line (PL) :
- Type : PL analogique à 2 canaux, asymétrique (broche XLR 1 commune ; broche XLR 2 DC avec audio du canal 1 ; broche XLR 3 audio du canal 2)
- Compatibilité : systèmes d'intercom PL à 2 canaux tels que ceux proposés par RTS®.
- Source d'alimentation : 29 volts DC, 240 mA maximum, sur la broche XLR 2
- Impédance - Alimentation PL locale non activée : >10 k ohms
- Impédance - Alimentation PL locale activée : 200 ohms
- Niveau audio analogique : -10 dBu, nominal, +3 dBu maximum, broche 2 de l'interface PL XLR (+7 dBu maximum, broche 3 de l'interface PL XLR)
- Prise en charge du signal lumineux d'appel : 20 kHz, ±800 Hz
- Prise en charge du signal d'extinction du micro : 24 kHz, ±1 %.
- Hybrides PL (Party-Line) : 2
- Topologie : circuit analogique à 3 sections qui compense les charges résistives, inductives et capacitives.
- Méthode d'annulation : automatique à l'initiative de l'utilisateur, le processeur met en œuvre un contrôle numérique des circuits analogiques ; les paramètres sont enregistrés dans une mémoire non volatile.
- Plage d'impédance de ligne d'annulation : 120 à 350 ohms
- Gamme de longueur de câble d'annulation : 0 à 3500 pieds
- Perte trans-hybride : >50 dB, typique à 800 Hz, interface PL XLR broche 2 (>55 dB, interface PL XLR broche 3)
- Mètres : 4
- Fonction : affiche le niveau des canaux d'entrée et de sortie audio
- Type : LED 5 segments, VU balistique modifié
