Extron Videowall Processor Control App

Garantie 7 ans

Points Forts du produit

Processeur 4K/60 pour mur d'images évolutif adapté à tout type de système d'affichage
Structure modulaire, adaptée à divers agencements d'entrée et de sortie
Le bus vidéo évolutif HyperLane de 400 Gb/s offre des performances exceptionnelles en temps réel
Prise en charge du 4K sur un, deux ou quatre connecteurs
Gestion de plusieurs murs d'images disposant de résolutions variées et de divers agencements d'écran, à partir d'un seul processeur
Nouveau Les cartes Quantum Expansion IN et Quantum Expansion OUT associent plusieurs processeurs Quantum Ultra pour créer un large système

708,00 € TTC 590,00 € HT

TTC

ou réglez en :

avec $Paiement fraction avec Alma$

Sélectionnez $Paiement fraction avec Alma$ au moment du paiement

Total TTC	€	€	€
	en	en	en
Aujourd'hui*	€	€	€
Dans 1 mois	€	€	€
Dans 2 mois		€	€
Dans 3 mois			€

Produit temporairement indisponible. Recevoir une notification dès réapprovisionnement.

Votre demande est confirmée. Vous serez prévenu par mail dès que nous auront à nouveau du stock pour cet article

Description

Extron Videowall Processor Control App

Dans la boîte

Extron Videowall Processor Control App

Extron Videowall Processor Control App

Le Quantum Ultra est un processeur modulaire 4K pour mur d'images avec des capacités de fenêtrage et de redimensionnement vidéo ultra-performantes, adapté à de nombreuses applications. Il dispose du scaler Vector™ 4K et du bus vidéo HyperLane® Extron, qui peut transporter plusieurs sources haute résolution pour garantir des performances en temps réel exceptionnelles. Un seul processeur peut supporter plusieurs murs d'images disposant de résolutions variées et de diverses orientations des écrans, garantissant plus de possibilités lors de la conception du système, ainsi qu'une réduction du coût et de la complexité. La possibilité d'orientation en mode Portrait ou Paysage, la superposition des signaux de sorties et la possibilité de décalage de bordures d'écran assurent une compatibilité avec la majorité des écrans. Les interfaces RS‑232, USB, et Ethernet fournissent des connexions directes pour des systèmes de contrôle. Ces nombreuses possibilités de configuration, ces fonctionnalités, et ces performances font ainsi du Quantum Ultra, une solution évolutive, adaptée à toute application disposant d'un mur d'images.

Le Quantum Ultra dispose d'un bus vidéo haut débit intégrant la technologie HyperLane Extron, qui fournit des performances exceptionnelles en temps réel, jamais obtenues par d'autres processeurs de même catégorie.

Le bus vidéo HyperLane évolutif possède un débit maximal de transmission de 400 Gb/s, garantissant ainsi une compatibilité complète avec les résolutions vidéo les plus élevées actuellement utilisées, telles que le 4K/60 avec un échantillonnage de couleurs 4:4:4. Il peut transporter simultanément plus de vingt sources 4K/60 à 4:4:4. Il dispose également de la bande passante requise pour supporter des formats de signaux en constante évolution, ainsi que les résolutions supérieures, la profondeur de couleurs plus importante, la plage de couleurs étendue, et l'HDR (High Dynamic Range) fournis par ces signaux. L'objectif du bus HyperLane est unique : le transport de données vidéo entre des cartes d'entrée et de sortie. Le bus vidéo garantit des performances optimales et éprouvées, qui ne sont pas altérées par d'autres composants du système. Il est ainsi possible d'obtenir des présentations fluides de sources, sans aucune incompatibilité dans la fréquence d'images de la source affichée.

Scaler Vector 4K

Le Quantum Ultra intègre le processeur de scaling Vector 4K, exclusif Extron, développé en interne et conçu pour un redimensionnement d'images (upscaling/downscaling) de qualité exceptionnelle. Vector 4K intègre plusieurs technologies de scaling brevetées Extron et représente un nouvel ensemble d'algorithmes de traitement d'images qui délivre une performance de scaling sans compromis. Un traitement 4:4:4 et un redimensionnement des signaux informatiques et vidéo nets et précis jusqu'au 4K est ainsi possible, de même qu'un redimensionnement (downscaling) des signaux source 4K pour des appareils d'affichage de plus faible dimension ou résolution, sans perte des détails importants des images. Il assure par ailleurs des transitions fluides entre des presets, avec des options cut ou fondu par transition d'écran noir sélectionnables.

Structure modulaire et flexible

Le Quantum Ultra dispose d'une structure modulaire afin de satisfaire les besoins de toute application. Le châssis à cartes est complété par des cartes d'entrée et de sortie, choisies pour répondre aux exigences de source et d'affichage. Il est possible de configurer plusieurs châssis à cartes comme un seul système afin de s'adapter à diverses dimensions de murs d'images.

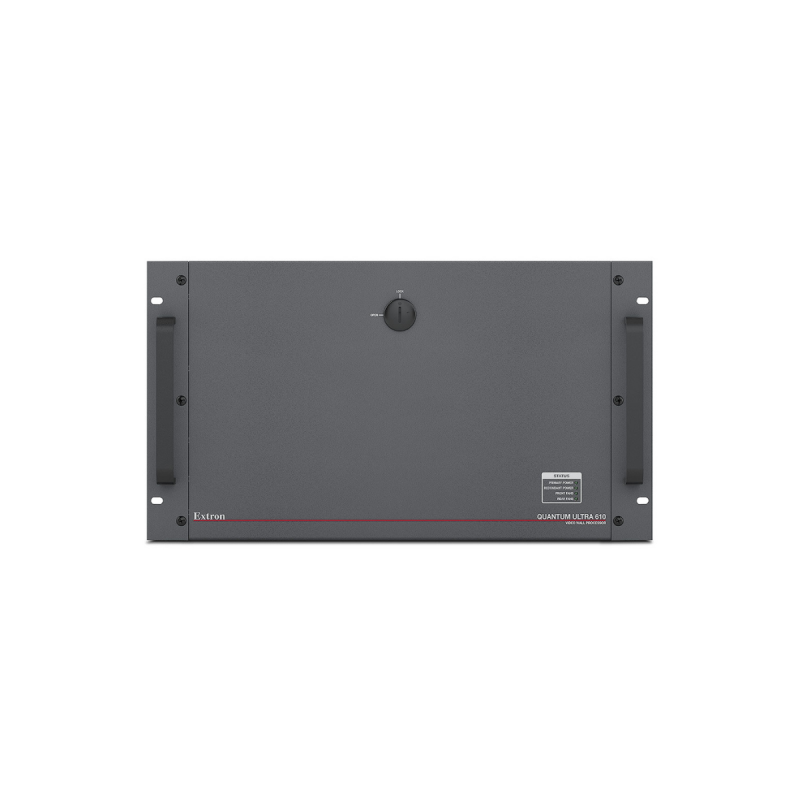

Le Quantum Ultra 610 est un châssis à cartes 6U à 10 emplacements, qui supporte toute combinaison de cartes d'entrée et de sortie. Le système d'exploitation embarqué robuste se compose d'un disque SSD protégé contre l'écriture ; les sources d'alimentation redondantes et interchangeables à chaud garantissent une performance optimale et durable.

Le Quantum Ultra 305 est un châssis à cartes 3U à 5 emplacements, adapté à des murs d'images de faible et de moyenne dimension. Il peut être rempli avec toute combinaison de cartes d'entrée et de sortie, et dispose d'un disque SSD pour une rapidité de démarrage et d'un système d'exploitation embarqué, protégé contre l'écriture.

La carte d'entrée IN4HDMI accepte quatre signaux HDMI jusqu'au 2K, deux signaux HDMI jusqu'au 4K/30 ou un signal jusqu'au 4K/60. L'intégration de la source est simplifiée grâce aux fonctionnalités qui facilitent le travail des intégrateurs, telles que l'EDID Minder et l'autorisation HDCP.

La carte d'entrée Quantum IN SMD 100 décode jusqu'à quatre flux 1080p/60, huit flux 1080p/30, ou seize flux de résolution SD de caméras IP, d'encodeurs de streaming média Extron, et d'autres encodeurs H.264. Elle supporte les sections vidéo du profil S du forum industriel ONVIF, et est compatible avec les flux MPEG-2, Motion JPEG, et H.264.

Les cartes de sortie Quantum OUT4HDMI et Quantum OUT4DTP transmettent un à quatre signaux de sortie à des résolutions atteignant 1024 x 768 à 4K/60. Les résolutions de sortie, définissables par l'utilisateur, maximisent la compatibilité avec des afficheurs en constante évolution et des afficheurs muraux à diodes électroluminescentes (LED) élaborés sur mesure. La confirmation visuelle HDCP vient immédiatement confirmer que les contenus protégés ne peuvent pas être visualisés sur les appareils d'affichage.

La carte Quantum OUT4DTP fournit des modes de sortie sur paires torsadées DTP, XTP, et HDBaseT sélectionnables. Lorsqu'elle est associée au récepteur adapté, elle supporte des distances atteignant 100 m (330'). La capacité d'injection de l'alimentation de la carte Quantum OUT4DTP sert à alimenter à distance des récepteurs DTP. L'insertion IR et RS‑232 bidirectionnelle assure le contrôle d'appareils audiovisuels en transmettant les données et le signal vidéo. Le RS‑232 peut être inséré depuis le port de contrôle Ethernet du Quantum Ultra, permettant ainsi de contrôler des appareils sans utiliser les ports RS‑232 du processeur de contrôle.

Fiche technique

Processeur 4K/60 pour mur d'images évolutif adapté à tout type de système d'affichage — Le Quantum Ultra supporte des murs d'images composés d'un maximum de 36 écrans depuis un seul processeur. Il est possible de configurer d'autres processeurs comme un seul système afin de s'adapter à des murs d'images de plus large dimension.
Structure modulaire, adaptée à divers agencements d'entrée et de sortie — Il est possible de compléter le châssis à cartes Quantum Ultra avec des cartes d'entrée et de sortie choisies pour répondre aux exigences de source et d'affichage, afin d'offrir une conception complète de système.
Le bus vidéo évolutif HyperLane de 400 Gb/s offre des performances exceptionnelles en temps réel — Le bus vidéo HyperLane possède un débit maximal de transmission de 400 Gb/s, qui supporte facilement les besoins de bande passante élevée des murs d'images de large dimension qui diffusent plusieurs sources HD et 4K en simultané.
Prise en charge du 4K sur un, deux ou quatre connecteurs — Le Quantum Ultra prend en charge les signaux 4K à un, deux ou quatre connecteurs pour plus de flexibilité avec des sources, périphériques et afficheurs 4K.
Gestion de plusieurs murs d'images disposant de résolutions variées et de divers agencements d'écran, à partir d'un seul processeur — Les murs d'images offrant des résolutions de sortie et des orientations d'écrans variées peuvent être supportés à partir d'un seul châssis.
Adapté aux environnements sensibles, fonctionnant sans interruption — Le Quantum Ultra est une solution de traitement d'images ultra-performante et d'une fiabilité absolue qui garantit le contrôle de structures et d'équipements importants avec une durée optimale de fonctionnement.
Simplicité d'intégration dans divers environnements 4K tels que les halls d'entrée, les auditoriums et les espaces de simulation — Le Quantum Ultra est optimisé pour une utilisation avec des appareils d'affichage 4K. Il permet le fenêtrage de nombreuses sources haute résolution sur plusieurs appareils d'affichage avec des résolutions atteignant 3840 x 2160 ou des résolutions supérieures.
Scaler Vector™ 4K Extron — Le scaler Vector 4K Extron est spécifiquement conçu pour l'obtention d'images 4K de qualité exceptionnelle, avec un redimensionnement d'images (upscaling/downscaling) de premier ordre.
Traitement 4:4:4 de signaux avancé — Traitement 4:4:4 des signaux afin de conserver la précision des couleurs et les détails précis de l'image.
Transitions fluides — Des effets de transition fluide cut et fondu par transition d'écran noir sont disponibles lors d'une commutation entre des presets ; vous obtenez ainsi des présentations rapides, parfaites, et de qualité professionnelle dans chaque application.
Diffusion des images enregistrées localement — Il est possible de charger dans le Quantum Ultra des fichiers d'images, notamment JPEG, PNG et BMP, afin de les utiliser comme arrière-plans ou comme fenêtres source.
Support des techniques d'insertion keying et alpha channel pour fichiers d'images — Pour les fichiers d'images, les techniques d'insertion level keying ou color keying permettent d'insérer des arrière-plans transparents pour des images, des logos et des messages. Les techniques d'insertion alpha channel et de transparence sont également supportées.
Châssis 6U, 10 emplacements — Le châssis Quantum Ultra 610 supporte toute combinaison de cartes d'entrée et de sortie, pour des configurations d'E/S de 36x4 à 4x36 ou toute configuration intermédiaire.
Châssis 3U, 5 emplacements — Le châssis Quantum Ultra 305 supporte toute combinaison de cartes d'entrée et de sortie, pour des configurations d'E/S de 16x4 à 4x16 ou toute configuration intermédiaire.
Disques de stockage amovibles (Quantum Ultra 610) — Le Quantum Ultra 610 dispose d'un système d'exploitation et de disques de stockage de données qui sont facilement amovibles afin de satisfaire les procédures de gestion de la sécurité.
Dispositifs de stockage SSD — Assurent un fonctionnement durable et un temps de démarrage rapide.
Système d'exploitation protégé contre l'écriture — Évite toute modification permanente du système de fichiers sans confirmation préalable du mot de passe administrateur, et empêche la prolifération de virus ou de fichiers non autorisés durant le fonctionnement du système.
Deux sources d'alimentation Everlast, interchangeables à chaud (Quantum Ultra 610) — Le Quantum Ultra 610 dispose de deux sources d'alimentation, interchangeables à chaud, avec deux entrées d'alimentation secteur comme équipement standard, garantissant des performances optimales et durables.
Sources d'alimentation Everlast Extron — Conçues et fabriquées par Extron pour garantir un fonctionnement optimal en continu.
Voyants LED sur panneau avant indiquant l'état du système de ventilation et de l'alimentation
Carte d'entrée HDMI supportant des signaux jusqu'à 4K/60 — La carte d’entrée à quatre canaux IN4HDMI accepte quatre signaux de résolutions comprises entre 1024 x 768 et 2048 x 1080, ainsi que 1920 x 1200 à 60 Hz. Le mode double canal supporte deux signaux 4K/30 sur un lien de signal, tandis que le mode monocanal supporte un signal 4K/60 sur deux ou quatre liens de signaux. Il est possible d'afficher des sources chiffrées HDCP 1.4 sur le mur d'images, lors d'une utilisation avec des écrans conformes HDCP.
Mémoire d'entrée automatique — Lorsque cette fonction est activée, l'unité enregistre automatiquement les paramètres de taille, de position et d'image en se basant sur le signal entrant. Lorsque le même signal est détecté une nouvelle fois, ces paramètres d'image sont automatiquement rappelés depuis la mémoire de l'appareil.
Cartes de sortie HDMI et DTP supportant des signaux jusqu'à 4K/60 — Les cartes de sortie Quantum OUT4HDMI et Quantum OUT4DTP transmettent de signaux à des résolutions comprises entre 1024 x 768 et 2048 x 1080, ainsi que 1920 x 1200 à 60 Hz. Le mode double canal supporte deux signaux 4K/30 sur un lien de signal, tandis que le mode monocanal supporte un signal 4K/60 sur deux ou quatre liens de signaux.
Nouveau Les cartes Quantum Expansion IN et Quantum Expansion OUT associent plusieurs processeurs Quantum Ultra pour créer un large système
Résolutions de sortie personnalisables — Maximisent la compatibilité avec des technologies d'affichage en constante évolution, des écrans non conventionnels, et des systèmes à diodes électroluminescentes (LED).
Type de source RSS configurable — Diffusion de nouvelles, de prévisions météorologiques, ou d'autres contenus dynamiques provenant de flux RSS.
Décodage et affichage de plusieurs sources VNC — Le Quantum Ultra peut afficher des contenus streamés de PC exécutant une application serveur VNC (Virtual Network Computing). Il est possible de présenter simultanément plusieurs flux VNC sur le mur d'images, afin de partager des écrans de PC locaux ou distants.
Correction du format sélectionnable de l'interface HDMI vers DVI — Active ou désactive les InfoFrames et sélectionne l'espace colorimétrique approprié pour une connexion optimale à des appareils d'affichage HDMI et DVI.
Jusqu'à 64 fenêtres vidéo/graphiques par carte de sortie — Le Quantum Ultra offre de nombreuses possibilités de fenêtrage : il peut afficher jusqu'à 64 fenêtres vidéo, graphiques et de date/heure de chaque carte de sortie.
Capacités performantes de redimensionnement de sources et de gestion de fenêtres — Les sources peuvent être divisées en fenêtres, superposées et placées à tout endroit sur l'appareil d'affichage, de 1/100 ou inférieur de la résolution native de la source, jusqu'à 1000 fois la résolution de sortie.
Bordures de fenêtres et étiquettes de texte définissables par l'utilisateur, optimisant la présentation et simplifiant l'identification de la source — Il est possible d'insérer des bordures colorées personnalisables, et d'opter pour des contours arrondis, des ombres portées, et des effets de transparence, sur tout type de fenêtre. Il est possible d'ajouter des effets de clignotement afin de mettre en évidence la fenêtre source. Des titres de bordures et un texte superposé peuvent être appliqués à une fenêtre et chargés dynamiquement depuis le système de contrôle afin d'indiquer un changement dans le nom, le type, l'état ou le niveau de classification de la source.
Pivotement des sources — Il est possible de faire pivoter les sources par incréments de 90°, et d'offrir ainsi plus de possibilités de présentations innovantes pour des contenus en direct ainsi que des images enregistrées dans la mémoire interne.
Possibilité d'orientation de l'écran en mode Portrait ou Paysage — Les murs d'images composés d'écrans en mode Portrait ou Paysage peuvent être exploités de manière simultanée à partir d'un seul processeur.
Superposition des signaux de sorties pour applications avec chevauchement d'images (edge-blended) — La superposition d'entrée permet la prise en charge d'applications avec chevauchement d'images en fournissant des données image redondantes pour les zones du système de projection sur lesquelles les images se chevauchent.
Gestion des bordures d'image — Le décalage réglable des bordures étend l'image affichée « derrière » les cadres des écrans, afin d'assurer une présentation de sources qui couvrent plusieurs appareils d'affichage.
L'EDID Minder® gère automatiquement la communication EDID entre les appareils connectés — L'EDID Minder garantit l'affichage correct de l'ensemble des sources et une transmission fiable du contenu vers l'écran.
Support de résolutions de sortie et d'EDID personnalisés — Des résolutions de sortie définies par l'utilisateur jusqu'à une horloge de pixels de 300 MHz peuvent être supportées en chargeant des fichiers EDID personnalisés, ou en enregistrant l'EDID d'un écran ou de tout autre appareil de destination.
Support de résolutions de sortie et d'EDID personnalisés — Des résolutions de sortie définies par l'utilisateur jusqu'à une horloge de pixels de 300 MHz peuvent être supportées en chargeant des fichiers EDID personnalisés, ou en enregistrant l'EDID d'un écran ou de tout autre appareil de destination.
Conforme HDCP — Garantit l'affichage des contenus protégés et l'interopérabilité avec d'autres appareils conformes HDCP.
Vérification continue de la compatibilité HDCP par Key Minder® pour assurer une commutation rapide et fiable — Key Minder authentifie et maintient le cryptage HDCP en continu entre l'entrée et la sortie pour garantir une commutation fiable et rapide dans les environnements audiovisuels professionnels tout en permettant la distribution simultanée d'un seul signal source vers un ou plusieurs écrans.
La technologie SpeedSwitch® offre des vitesses de commutation quasi-instantanées pour les contenus cryptés HDCP
Autorisation HDCP sélectionnable par l'utilisateur — Permet aux entrées individuelles d’apparaître conformes ou non conformes HDCP pour la source connectée. Il s'agit d’une fonctionnalité utile si la source encode automatiquement tous les contenus lorsqu'elle est connectée à un appareil conforme HDCP. En cas de non-conformité HDCP, le matériel protégé n'est pas envoyé.
Confirmation visuelle HDCP — Lorsqu'un contenu encrypté HDCP est transmis à un écran non conforme HDCP, un signal vert avec un message d'alerte est envoyé à l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur cet écran.
Fonction de réglages de l'image : luminosité, contraste, détails, dimension horizontale et verticale, positionnement, zoom et balayage excessif
Mires de test vidéo internes pour l'étalonnage et la configuration — Le Quantum Ultra dispose de plusieurs mires de test, générées dynamiquement, pour optimiser la configuration et l'étalonnage des appareils d'affichage.
Supporte le décodage direct de flux H.264 pour assurer une diffusion sur le mur d'images (IN SMD 100) — Cette capacité permet de ne pas utiliser de décodeurs externes, réduisant le coût et la complexité du système.
Compatible avec de nombreux formats de flux couramment utilisés (IN SMD 100) — Notamment l'H.264, le MPEG‑2, le MPEG‑4, et le Motion JPEG.
Décode de nombreuses résolutions de flux jusqu'à 1080p/60 (IN SMD 100) — Les utilisateurs peuvent choisir de décoder plus de flux à des résolutions plus inférieures ou un nombre moins important de flux à des résolutions supérieures, pour assurer une utilisation bien gérée de la bande passante réseau et de traitement.
Supporte les sections vidéo du profil S du forum industriel ONVIF (IN SMD 100) — Compatible avec un grand nombre d'encodeurs H.264, de caméras IP, d'encodeurs média, et d'autres appareils de diffusion. Cette capacité simplifie la sélection d'un composant lors de la conception d'un système, et garantit une bonne mise en cohérence de l'ensemble des composants.
Connexions réseau configurables indépendamment assurant le partage de ressources de décodage dans le même sous-réseau ou leur séparation à travers plusieurs sous-réseaux (IN SMD 100) — Cette capacité offre plus d'options lors de la conception de réseaux de streaming complexes.
Transmission de quatre signaux de sortie max. jusqu'à 100 m (330') sur un câble CATx blindé (Quantum OUT4DTP) — Réduit la complexité du système lorsqu'une extension de sortie est requise pour la gestion de murs d'images situés jusqu'à 100 m (330') de distance du processeur Quantum Ultra.
Modes de sortie DTP, XTP, et HDBaseT sélectionnables (Quantum OUT4DTP) — Permet de choisir le type de technologie paires torsadées le mieux adapté à l'application.
Capacité d'injection de l'alimentation pour l'alimentation à distance de récepteurs DTP (Quantum OUT4DTP) — La capacité d'injection 12 Vcc de la carte Quantum OUT4DTP permet d'alimenter des récepteurs DTP via des connexions paires torsadées, permettant ainsi de ne plus utiliser de sources d'alimentation externes au niveau des unités distantes. Nécessite une PS 124 par carte Quantum OUT4DTP.
Insertion IR et RS‑232 bidirectionnelle pour contrôle d'appareil audiovisuel (Quantum OUT4DTP) — Les signaux IR et RS‑232 bidirectionnels peuvent être transmis avec les signaux vidéo sur des connexions DTP afin que l'appareil distant soit contrôlé sans l'ajout de câbles supplémentaires. L'insertion du contrôle bidirectionnel élimine le besoin d'ajouter des câbles dans le système de contrôle pour contrôler les appareils distants.
Insertion RS‑232 à partir du port de contrôle Ethernet (Quantum OUT4DTP) — Le contrôle d'appareils au niveau du système pour tous les emplacements distants via le port de contrôle du Quantum Ultra permet un contrôle complet des points de connexion et des appareils connectés sans ajout d'équipement.
Connexion de données cryptées entre le Quantum Ultra et le PC de configuration — Le cryptage SSL garantit une connexion sécurisée entre le Quantum Ultra et le PC exécutant le logiciel de configuration pour mur d'images (VCS).
Mises à niveau logicielles protégées par signature numérique — Les mises à niveau logicielles sont protégées par une signature numérique et transférées via une connexion cryptée afin de garantir des mises niveau sécurisées de système.
Journal d'événements — Un journal d'événements de connexion système est maintenu comme fichier enregistré localement dont la taille maximale est définie par l'utilisateur, et peut être téléchargé directement depuis le processeur.
Téléchargement direct de fichiers journal du Quantum Ultra
Système d'exploitation protégé par mot de passe — L'accès au système d'exploitation du Quantum Ultra est protégé par un mot de passe défini par l'utilisateur.
Notifications de maintenance de service — Les administrateurs système peuvent être avertis de toute panne électrique ou de tout dysfonctionnement du ventilateur, ou lorsque la température de fonctionnement recommandée est dépassée.
Mode d'économie d'énergie — Place le Quantum Ultra en mode basse consommation, et désactive les cartes d'entrée et de sortie pour économiser de l'énergie lorsqu'elles ne sont pas utilisées.
Logiciel de configuration et de contrôle intuitif — Le logiciel de configuration pour mur d'images (VCS) réduit la configuration et le temps de programmation des préréglages, grâce à son interface intuitive et à son workflow groupé par tâche.
Certification JITC — Tests d’interopérabilité et de garantie de sécurité de l’information passés avec succès, en vue d’une utilisation dans des structures gouvernementales ou d’autres environnements sensibles.
Contrôle direct via RS‑232, USB, et Ethernet — Un fichier de configuration enregistré localement permet une connexion directe entre le système de contrôle et le Quantum Ultra.
Protocole de contrôle complet — Permet d'accéder à diverses fonctionnalités, parmi lesquelles la sélection des presets, la sélection des fenêtres, la dimension des fenêtres, le positionnement des fenêtres, et la visibilité, l'aspect des bordures de fenêtres, l'étiquetage des fenêtres et à beaucoup d'autres options de mise en page.
Connectivité fiable pour câbles HDMI — Les attaches LockIt® pour câble Extron permettent de sécuriser les connexions entre les entrées et les sorties HDMI du Quantum.
