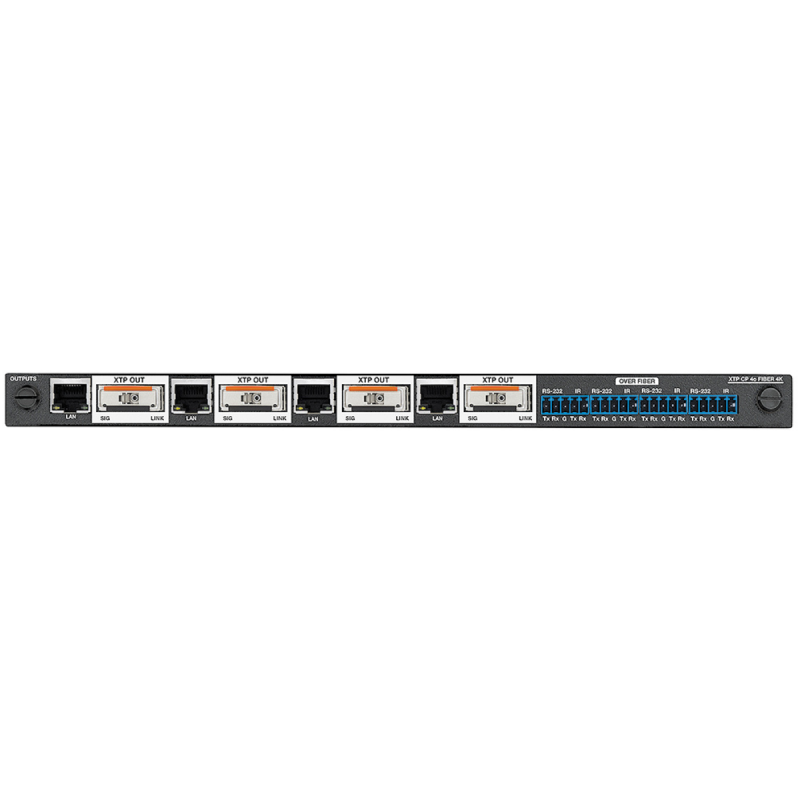

Extron Four Output Board, Fiber 4K - Multimode

GARANTIE 3 ans

Points Forts du produit

Quatre entrées ou sorties de fibre optique avec insertion RS‑232 et IR
Transmet des signaux vidéo, audio, IR et RS‑232 bidirectionnel, et Ethernet sur un seul câble fibre optique
Supporte des signaux vidéo et informatiques jusqu'à 4K
Conforme à la norme HDCP
Insertion IR et RS‑232 bidirectionnel pour un contrôle de l'appareil AV

Déclinaisons

5 472,00 € TTC 4 560,00 € HT

TTC

Produit temporairement indisponible. Recevoir une notification dès réapprovisionnement.

Votre demande est confirmée. Vous serez prévenu par mail dès que nous auront à nouveau du stock pour cet article

Description

Extron Four Output Board, Fiber 4K - Multimode

Dans la boîte

1 Extron Four Output Board, Fiber 4K - Multimode

Extron Four Output Board, Fiber 4K - Multimode

Les cartes d'entrée et de sortie XTP CP Fiber 4K Extron permettent de transmettre des signaux vidéo 4K avec audio embeddé, contrôle IR et RS‑232 bidirectionnel et Ethernet sur de longues distances, via un câble fibre optique. Ces cartes d'E/S XTP® sont conformes à la norme HDCP et supportent les résolutions vidéo jusqu'au 4K. Pour une facilité d'intégration, les signaux audio numérique embeddé peuvent être routés de façon indépendante. En outre, l'extension Ethernet et l'insertion IR et RS‑232 bidirectionnel offrent un accès au réseau local et un contrôle d'appareils AV distants. Les signaux peuvent être envoyés jusqu'à 500 m (1 640') sur un câble fibre optique multimode OM4 et jusqu'à 10 km (6,21 miles) sur un câble monomode. Installées dans une grille de commutation XTP II CrossPoint® ou XTP CrossPoint, les cartes d'E/S XTP CP Fiber 4K permettent une transmission de signaux sur de très longues distances dans des XTP Systems®.

Disponible en modèles à quatre entrées et à quatre sorties, chaque port de fibre optique est associé à un port d'extension Ethernet qui permet une transmission Ethernet 10/100 via le même câble de fibre optique.

La carte d'entrée XTP CP 4i Fiber 4K permet de recevoir les signaux provenant d'un maximum de quatre emplacements source distants. Elle offre également une extension Ethernet ainsi que quatre ports d'insertion locale RS‑232 et IR pour le contrôle simultané de chaque appareil AV à distance.

La carte d'entrée permet une gestion étendue de l'audio, y compris un routage de l'audio stéréo de façon indépendante depuis un émetteur XTP vers toute sortie compatible de grilles de commutation. La carte XTP CP 4i Fiber 4K peut également désembedder l'audio PCM à deux canaux des signaux numériques pour router séparément les signaux audio stéréo analogiques. Les signaux entrants peuvent être commutés vers une carte de sorties XTP pour la distribution locale et à distance des signaux.

La carte de sortie XTP CP 4o Fiber 4K peut transmettre des signaux à des emplacements distants. Elle se compose d'une extension Ethernet, de quatre ports d'insertion RS‑232 bidirectionnels et IR pour le contrôle simultané d'appareils AV distants.

Disponibles en modèles multimode et monomode

Les cartes d'E/S XTP CP Fiber 4K MM prennent en charge un câble fibre optique multimode OM4, généralement utilisé dans les tours de bureaux, les centres commerciaux et les vastes lieux de culte sur des distances de transmission moyennes de 500 m (1 640’). Les cartes d’E/S XTP CP Fiber 4K SM supportent un câble monomode, offrant une capacité de transmission longue distance jusqu'à 10 km (6,21 miles). Elles sont principalement utilisées dans de larges installations, notamment des applications de signalétique numérique et de mise en scène, ainsi que pour des connexions sur de très longues distances entre divers types d'emplacements, tels que des entreprises et des campus universitaires. Étant donné la transmission sûre de contenu et l'immunité aux interférences extérieures, les applications de fibre optique sont également privilégiées à des fins gouvernementales, militaires, médicales et dans d'autres environnements confidentiels.

XTP Systems d'Extron

Les XTP Systems d'Extron offrent une solution de commutation et de distribution entièrement intégrée pour tous les types de formats numériques et analogiques. Ils permettent la connectivité locale ainsi que la transmission étendue de signaux vidéo haute résolution, audio, RS‑232 et Ethernet jusqu'à 100 m (330'), via un câble CATx blindé et même sur des distances plus grandes via un câble de fibre optique. Chaque système est conforme à la norme HDCP et offre une commutation numérique ultra-rapide et fiable grâce à la technologie SpeedSwitch® Extron.

Au cœur du système se trouve une grille de commutation XTP CrossPoint. Selon la taille du châssis, les grilles de commutation modulaires sont extensibles de 4x4 à 64x64 et peuvent être équipées de nombreuses cartes d'E/S XTP. Les cartes d'entrées et de sorties permettent de connecter directement des signaux HDMI, DVI, VGA, vidéo et audio aux sources et aux appareils d'affichage placés à proximité, ou d'étendre la transmission des signaux vers des points de connexion distants à l'aide des émetteurs et récepteurs XTP. Selon le modèle d'émetteur, la grille de commutation permet également d'alimenter un appareil XTP distant à l'aide d'un câble CATx.

L'application XTP System Builder, disponible en ligne, offre un accès pratique pour une conception complète de système. Elle dispose aussi d'une nomenclature, de tarif et d'une présentation de devis imprimables. Une fois que la commande est confirmée et reçue, le logiciel XTP System Configuration Software inclus, permet une installation et une configuration faciles et immédiates.

Le logiciel de contrôle vous permet d'avoir une vue d'ensemble de tous les appareils XTP pour une configuration, un fonctionnement et une supervision du système en temps réel. Les XTP Systems sont conçus pour permettre un fonctionnement fluide en continu dans les applications les plus exigeantes, et ce, grâce à ses composants modulaires interchangeables à chaud, à ses nombreux émetteurs et récepteurs XTP et au contrôle de l'installation en continu.

Fiche technique

Quatre entrées ou sorties de fibre optique avec insertion RS‑232 et IR
Transmet des signaux vidéo, audio, IR et RS‑232 bidirectionnel, et Ethernet sur un seul câble fibre optique — Les cartes d'E/S XTP CP Fiber 4K garantissent une fiabilité élevée et une performance maximale sur un câble fibre optique multimode OM4 ou monomode.
Supporte des signaux vidéo et informatiques jusqu'à 4K — Supporte le 4K/24 4:4:4, UHD/30 4:4:4, et le UHD/60 4:2:0, en conservant une qualité d'image exceptionnelle avec les résolutions les plus élevées.
Conforme à la norme HDCP — Garantit l'affichage des contenus protégés et l'interopérabilité avec d'autres appareils conformes à la norme HDCP.
Insertion IR et RS‑232 bidirectionnel pour un contrôle de l'appareil AV — Les signaux IR et RS‑232 bidirectionnel peuvent être transmis avec les signaux vidéo pour que l'appareil d'affichage à distance soit contrôlé sans l'ajout de câbles supplémentaires. L'insertion du contrôle bidirectionnel élimine le besoin d'ajouter des câbles pour contrôler les appareils distants.
Extension Ethernet — Communication Ethernet 10/100 centralisée pouvant être mise en place via un port en sonde Ethernet et qui permet de réduire le nombre de points de connexion indépendants dans un système.
Accepte les signaux HDMI pour des débits de données jusqu'à 10,2 Gb/s, le Deep Color jusqu'à 12 bits, la 3D et les formats audio HD sans perte
Autorisation HDCP sélectionnable par l'utilisateur — Permet aux entrées individuelles d’apparaître conformes ou non à la norme HDCP pour la source connectée. Il s'agit d’une fonctionnalité utile si la source encode automatiquement tous les contenus lorsqu'ils sont connectés à un appareil conforme HDCP. En cas de non-conformité à la norme HDCP, le matériel protégé n'est pas envoyé.
La technologie SpeedSwitch® offre une vitesse de commutation exceptionnelle pour les contenus cryptés HDCP
Gestion EDID complète — Utilisez le logiciel XTP System Configuration Software pour accéder à l'EDID Minder et paramétrer l'EDID de l'entrée vidéo, capturer l'EDID des écrans connectés, ou charger des fichiers EDID personnalisés. Une gestion correcte de l'EDID assure l'intégration facile des sources et des écrans dans un système, favorisant un fonctionnement optimisé de ce dernier. Le logiciel EDID Manager 2.1, téléchargeable gratuitement, offre des capacités avancées d'édition de l'EDID et de création de fichiers EDID personnalisés.
EDID Minder® gère automatiquement la communication EDID entre les appareils connectés — EDID Minder garantit que l'ensemble des sources démarrent correctement et affichent le contenu de façon fiable.
Key Minder® vérifie en continu la conformité à la norme HDCP, pour assurer une commutation rapide et fiable — Key Minder authentifie et maintient le cryptage HDCP en continu entre les appareils source et de destination, afin de garantir une commutation fiable et rapide dans des environnements AV professionnels tout en permettant la distribution simultanée d'un seul signal source vers plusieurs appareils d'affichage.
Confirmation visuelle HDCP — Lorsqu'un contenu encrypté HDCP est transmis à un écran non conforme HDCP, un signal vert est envoyé à l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur cet écran.
La commutation audio permet de commuter indépendamment l'audio et la vidéo — Cette fonction rend possible la séparation d'un signal audio de son signal vidéo correspondant.
Mires de test internes avec barres de couleurs avec ou sans l'audio pour l'étalonnage et l'installation
Fiabilité de la connexion physique et alignement précis des coeurs de fibre par des connecteurs LC, conformes aux normes de l'industrie
Voyants LED indiquant le signal du connecteur LC et de l’état de liaison pour le port XTP
Interchangeables à chaud — Les cartes d'entrée/sortie peuvent être ajoutées ou retirées sans besoin d'arrêter la grille de commutation.
Compatible avec toutes les grilles de commutation XTP CrossPoint — Les XTP Systems fournissent une solution flexible de commutation et de distribution de signaux, entièrement intégrée et qui assure un routage fiable de plusieurs formats numériques et analogiques.
Facilité de configuration, de fonctionnement et de supervision avec le logiciel XTP System Configuration Software d'Extron
Certification JITC — Tests d’interopérabilité et de garantie de sécurité de l’information passés avec succès, en vue d’une utilisation dans des structures gouvernementales ou d’autres environnements sensibles.
Disponibles en modèles multimode pour des transmissions à distances moyennes, inférieures ou égales à 500 m (1 640’) et en modèles monomode pour des distances extrêmes, inférieures ou égales à 10 km (6,21 miles)
