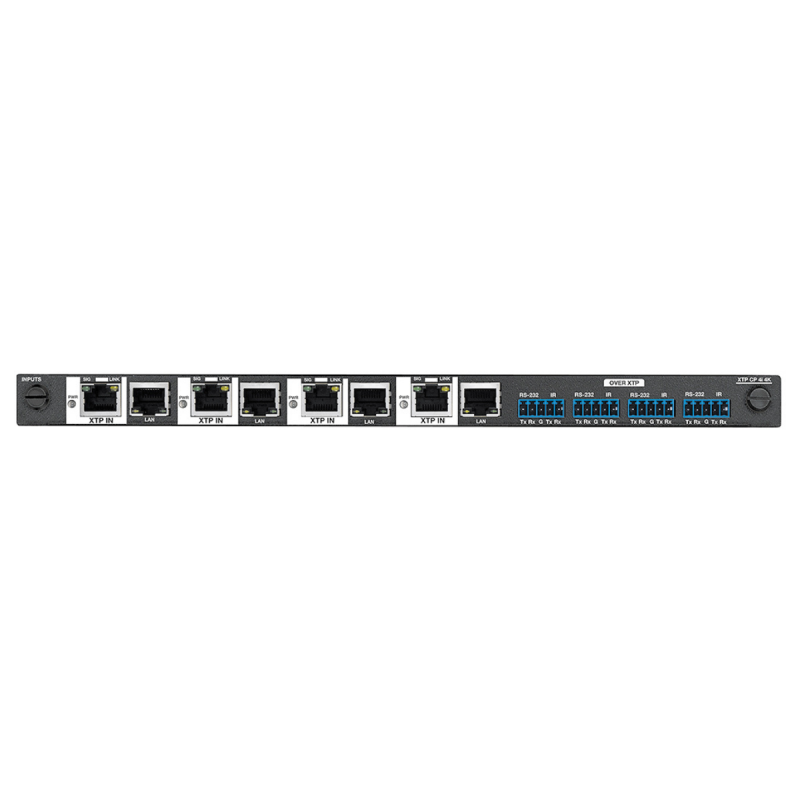

Extron 4 Input Board, XTP 4K with IR/RS-232 Insertion

GARANTIE 3 ans

Points Forts du produit

Quatre entrées XTP ou quatre sorties XTP avec insertion RS‑232 et IR
Transmission des signaux vidéo, audio, IR et RS‑232 bidirectionnel, et Ethernet jusqu'à 100 m (330') sur un câble CATx blindé
Supporte des signaux vidéo et informatiques jusqu'à 4K
Conformes HDCP 2.3
Alimentation à distance d'émetteurs et de récepteurs XTP, et d'écrans tactiles TouchLink Pro
Le câble paires torsadées blindé XTP DTP 24 Extron est fortement recommandé pour une performance optimale

6 684,00 € TTC 5 570,00 € HT

TTC

Produit temporairement indisponible. Recevoir une notification dès réapprovisionnement.

Votre demande est confirmée. Vous serez prévenu par mail dès que nous auront à nouveau du stock pour cet article

Description

Extron 4 Input Board, XTP 4K with IR/RS-232 Insertion

Dans la boîte

1 Extron 4 Input Board, XTP 4K with IR/RS-232 Insertion

Extron 4 Input Board, XTP 4K with IR/RS-232 Insertion

Les cartes d'entrée et de sortie XTP CP 4K Extron permettent de transmettre des signaux vidéo, audio, de contrôle bidirectionnel et Ethernet, à l'aide d'un câble CATx blindé. Ces cartes d'E/S XTP® sont conformes HDCP 2.3 et supportent des signaux vidéo à des résolutions atteignant le 4K. Pour une facilité d'intégration, les signaux audio numériques embeddés peuvent être routés de façon indépendante. L'extension Ethernet et l'insertion IR et RS‑232 bidirectionnel offrent un accès au réseau local et un contrôle à distance d'appareils audiovisuels. Les signaux peuvent être transmis jusqu'à 100 m (330'), à l'aide d'un câble paires torsadées blindé. Ces modèles à quatre entrées et à quatre sorties comportent des ports paires torsadées pouvant fournir une alimentation à distance à des points de connexion XTP et des écrans tactiles TouchLink Pro 12", 15", et 17". Les cartes d'E/S XTP CP 4K supportent le routage et la transmission de signaux sur de longues distances dans les XTP Systems®.

Chaque port XTP d'une carte est associé à un port d'extension Ethernet qui permet la transmission Ethernet 10/100 via le même câble paires torsadées. De plus, l'insertion des signaux IR et RS‑232 bidirectionnel permet le contrôle des appareils audiovisuels à distance.

La carte d'entrée XTP CP 4i 4K permet de recevoir les signaux de sources audiovisuelles déportées jusqu'à 100 m (330') de distance. Elle accepte quatre entrées XTP avec extension Ethernet et dispose de quatre ports pour l'insertion locale IR et RS‑232 bidirectionnel afin de contrôler simultanément les appareils à distance.

La carte d'entrée fournit une gestion complète des signaux audio et une capacité de routage indépendant des signaux audio stéréo d'émetteurs XTP vers tout ou partie des sorties compatibles de la grille de commutation. La carte XTP CP 4i 4K peut également désembedder l'audio PCM à deux canaux des signaux HDMI pour router séparément les signaux audio stéréo analogiques. Les signaux entrants peuvent être commutés vers une carte de sortie XTP pour la distribution locale ou à distance des signaux.

La carte de sortie XTP CP 4o 4K transmet les signaux sur une distance maximale de 100 m (330'). Elle supporte quatre sorties XTP et une extension Ethernet, et dispose de quatre ports d'insertion IR et RS‑232 bidirectionnels, afin de contrôler simultanément les appareils audiovisuels déportés.

Par ailleurs, les cartes XTP CP 4i 4K (70-940-21) et XTP CP 4o 4K (70-943-21) peuvent alimenter certains émetteurs et récepteurs XTP à l'aide du même câble CATx utilisé pour la transmission de signaux audiovisuels. Cette fonctionnalité réduit le besoin d'alimentation séparée des appareils XTP à des emplacements distants.

Extron recommande le câble paires torsadées blindé XTP DTP 24, les fiches, jacks et coupleurs RJ‑45 blindés, qui ont tous été conçus pour une transmission optimale des signaux avec les XTP Systems Extron. Le câble XTP DTP 24 est certifié pour une bande passante de 475 MHz et est conçu avec un design SF/UTP, avec quatre conducteurs paires torsadées 24 AWG non blindées, au cœur d'un blindage en feuillard et en tresse pour de meilleures performances et une immunité au bruit accrue.

XTP Systems Extron

Les XTP Systems Extron offrent une solution de commutation et de distribution entièrement intégrée pour de nombreux formats numériques et analogiques. Ils permettent la connectivité locale ainsi que la transmission étendue de signaux vidéo haute résolution, audio, RS‑232 et Ethernet jusqu'à 100 m (330'), sur un câble CATx blindé et jusqu'à 10 km (6,21 miles) sur un câble fibre optique. Chaque système est conforme HDCP et offre une commutation numérique ultra-rapide et extrêmement fiable grâce à la technologie SpeedSwitch® Extron.

Au cœur du système se trouve une grille de commutation XTP CrossPoint. Selon la taille du châssis, les grilles de commutation modulaires sont extensibles de 4x4 à 64x64 et peuvent être équipées de nombreuses cartes d'E/S XTP. Les cartes d'entrée et de sortie fournissent des connexions directes HDMI, 3G-SDI, DVI, VGA, vidéo et audio à des sources et des appareils d'affichage placés à proximité, et des transmissions de signaux vers des points de connexion déportés, avec des émetteurs et récepteurs XTP. Selon le modèle d'émetteur, la grille de commutation permet également d'alimenter un appareil XTP distant à l'aide d'un câble CATx.

L'application XTP System Builder, disponible en ligne, offre un accès pratique pour une conception complète de système. Cet outil dispose aussi d'une liste de composants, de tarifs et d'une présentation de devis imprimables. Une fois que la commande est confirmée et reçue, le logiciel XTP System Configuration Software inclus permet une installation et une configuration faciles et immédiates.

Afin de configurer, d'utiliser et de contrôler un système en temps réel, le logiciel de contrôle intuitif vous offre une vue d'ensemble de tous les appareils XTP. Les XTP Systems sont conçus pour permettre un fonctionnement fluide en continu dans les applications les plus complexes, grâce à ses composants modulaires interchangeables à chaud, à ses nombreux émetteurs et récepteurs XTP et au contrôle avancé du système sans interruption.

Fiche technique

Quatre entrées XTP ou quatre sorties XTP avec insertion RS‑232 et IR
Transmission des signaux vidéo, audio, IR et RS‑232 bidirectionnel, et Ethernet jusqu'à 100 m (330') sur un câble CATx blindé — Les cartes d'E/S XTP CP 4K offrent une fiabilité exceptionnelle et des performances optimales sur une infrastructure de câbles économique et facile à installer.
Supporte des signaux vidéo et informatiques jusqu'à 4K — Supporte le 4K/60 4:2:0 et le 4K/30 4:4:4, en conservant une qualité d'image exceptionnelle avec les résolutions les plus élevées.
Conformes HDCP 2.3 — Garantit l'affichage des contenus protégés et l'interopérabilité avec d'autres appareils conformes HDCP.
Alimentation à distance d'émetteurs et de récepteurs XTP, et d'écrans tactiles TouchLink Pro — Pour une installation simplifiée, une grille de commutation XTP CrossPoint peut alimenter à distance des émetteurs et des récepteurs XTP, ainsi que des écrans tactiles TouchLink Pro 12", 15", et 17" avec le même câble CATx utilisé pour la transmission de signaux audiovisuels. Cette fonctionnalité réduit le besoin d'alimentation séparée des appareils XTP à des emplacements distants. Les écrans tactiles TouchLink Pro nécessitent des cartes de sortie supportant 26 W pour l'alimentation à distance.
Le câble paires torsadées blindé XTP DTP 24 Extron est fortement recommandé pour une performance optimale
Compatibles avec les câbles paires torsadées blindés CATx — Les cartes d'E/S XTP CP 4K supportent une distance maximale de transmission de 100 m (330') pour toutes les résolutions compatibles lorsqu'il est utilisé avec des câbles paires torsadées blindés CATx. Des câbles paires torsadées blindés avec un conducteur central robuste de 24 AWG ou plus sont recommandés pour des performances optimales.
Insertion IR et RS‑232 bidirectionnelle pour le contrôle des appareils audiovisuels — Les signaux IR et de contrôle RS‑232 bidirectionnel peuvent être transmis avec les signaux vidéo, afin de contrôler un appareil déporté sans câble supplémentaire. L'insertion du contrôle bidirectionnel élimine le besoin d'ajouter des câbles pour contrôler les appareils distants.
Prise en charge des caractéristiques de la spécification HDMI, notamment des débits de données jusqu'à 10,2 Gb/s, le Deep Color jusqu'à 12 bits, le 3D et les formats audio HD sans perte
Autorisation HDCP sélectionnable par l'utilisateur — Permet aux entrées individuelles d’apparaître conformes ou non conformes HDCP pour la source connectée. Il s'agit d’une fonctionnalité utile si la source encode automatiquement tous les contenus lorsqu'elle est connectée à un appareil conforme HDCP. En cas de non-conformité HDCP, le matériel protégé n'est pas envoyé.
La technologie SpeedSwitch® offre une vitesse de commutation exceptionnelle pour les contenus cryptés HDCP
Gestion EDID complète — Utilisez le logiciel XTP System Configuration Software pour accéder à l'EDID Minder et paramétrer l'EDID de l'entrée vidéo, capturer l'EDID des écrans connectés, ou charger des fichiers EDID personnalisés. Une gestion correcte de l'EDID assure l'intégration facile des sources et des écrans dans un système, favorisant un fonctionnement optimisé de ce dernier. Le logiciel EDID Manager 2.1, téléchargeable gratuitement, offre des capacités avancées d'édition de l'EDID et de création de fichiers EDID personnalisés.
EDID Minder® gère automatiquement la communication EDID entre les appareils connectés — EDID Minder garantit l'affichage correct de l'ensemble des sources et une transmission fiable du contenu vers l'appareil d'affichage.
Vérification en continu de la conformité HDCP par Key Minder® pour assurer une commutation rapide et fiable — Key Minder authentifie et maintient le cryptage HDCP en continu entre l'entrée et la sortie afin de garantir une commutation fiable et rapide dans les environnements audiovisuels professionnels tout en permettant la distribution simultanée d'un seul signal source vers plusieurs appareils d'affichage.
Confirmation visuelle HDCP — Lorsqu'un contenu encrypté HDCP est transmis à un écran non conforme HDCP, un signal vert est envoyé à l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur cet écran.
Extension Ethernet — Communication Ethernet 10/100 centralisée pouvant être mise en place via un port d'extension Ethernet et permettant de réduire le nombre de points de connexion indépendants dans un système.
Commutation audio indépendante permettant de commuter indépendamment l'audio et la vidéo — Cette fonction rend possible la séparation d'un signal audio de son signal vidéo correspondant.
Mires de test internes avec barres de couleurs avec ou sans l'audio pour l'étalonnage et la configuration
Voyant LED d'indication du signal RJ‑45 et de l'état de la liaison pour les ports XTP
Interchangeables à chaud — Les cartes d'entrée/sortie peuvent être ajoutées ou retirées sans besoin d'arrêter la grille de commutation.
Compatible avec toutes les grilles de commutation XTP CrossPoint — Les XTP Systems fournissent une solution flexible de commutation et de distribution de signaux, entièrement intégrée et qui assure un routage fiable de plusieurs formats numériques et analogiques.
Facilité de configuration et de mise en route avec le logiciel XTP System Configuration Software
Certification JITC — Tests d’interopérabilité et de garantie de sécurité de l’information passés avec succès, en vue d’une utilisation dans des structures gouvernementales ou d’autres environnements sensibles.
