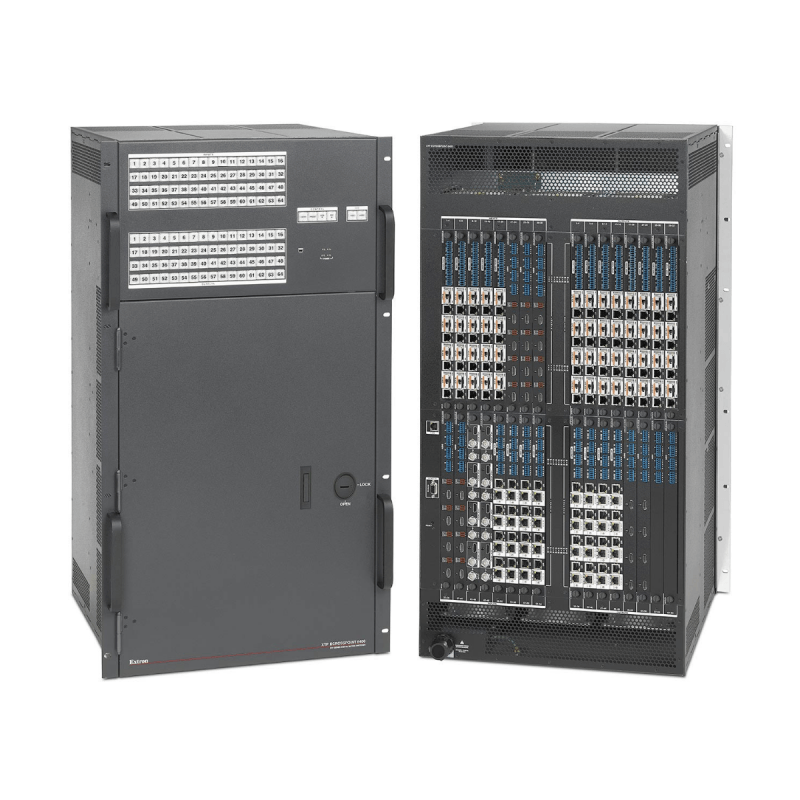

La grille de commutation numérique modulaire XTP II CrossPoint 6400 offre une commutation haute performance de la vidéo et de l'audio ainsi qu'une extension du contrôle bidirectionnel et Ethernet dans une solution intégrée prête pour l'avenir. Le fond de panier numérique de 50 Gbit/s prend facilement en charge les exigences de débit de données pour les formats vidéo 8K. Pour rationaliser l'intégration, une sélection complète de cartes d'entrée et de sortie XTP ® offre une connectivité locale et une capacité de transmission étendue à l'aide d'un seul câble CATx ou fibre optique. La grille de commutation est conforme HDCP et comprend de nombreuses fonctionnalités conviviales pour les intégrateurs, telles que EDID Minder ® , Key Minder ®, et insertion RS‑232 sur Ethernet. Configurable pour des tailles d'E/S jusqu'à 64x64, le XTP II CrossPoint 6400 est idéal pour les environnements audiovisuels professionnels qui nécessitent une vitesse de commutation et une fiabilité inégalées avec une surveillance et un contrôle avancés du système.

Le XTP II CrossPoint®Le commutateur matriciel est le cœur d'un système XTP qui prend en charge la transmission de vidéo 4K vers des terminaux locaux et distants. Le fond de panier numérique de 50 Gbit/s assure une compatibilité totale avec les résolutions vidéo les plus élevées actuellement utilisées, telles que 4K/60 avec échantillonnage des couleurs 4:4:4, tout en offrant une voie de mise à niveau prête pour l'avenir pour les nouveaux formats. La conception modulaire permet au système audiovisuel d'être personnalisé en fonction de l'application, avec des cartes d'entrée et de sortie disponibles fournissant une distribution locale des connexions HDMI, DVI, vidéo analogique et audio en plus de la transmission longue distance vers et depuis les émetteurs et récepteurs XTP distants. Chaque carte XTP est remplaçable à chaud afin que la grille de commutation puisse être réparée ou reconfigurée sans interrompre le routage du signal. Les emplacements de carte inoccupés peuvent être réservés pour une extension future du système.

Les XTP Systems ® conçus avec le XTP II CrossPoint 6400 offrent également des fonctionnalités étendues de routage et de gestion des signaux audio. Certaines de ces fonctionnalités incluent l'intégration de l'audio stéréo analogique aux côtés de l'audio HDMI numérique, l'embeddage et le désembeddage audio HDMI, ainsi que l'échappée audio. De plus, il peut fournir une extension d'Ethernet plus RS‑232 et IR sur le même câble à fibre optique ou CATx blindé que celui utilisé pour la transmission de signaux vidéo et audio 4K. L'utilisation d'un seul câble pour plusieurs signaux rationalise le fonctionnement et le contrôle de l'appareil, simplifie l'infrastructure de câblage et réduit le besoin de branchements réseau supplémentaires.

Les cartes matricielles d'E/S XTP CP Fibre 4K offrent une connectivité de type LC standard et sont disponibles en deux formats : multimode et monomode. Les modèles MM prennent en charge le câble à fibre optique multimode OM4, qui est généralement utilisé dans les bâtiments ou les installations avec des distances de transmission à portée modérée. Les modèles SM prennent en charge le câble monomode, permettant une capacité de transmission sur des distances extrêmes.

Pour les XTP Systems qui utilisent une infrastructure de câble à paire torsadée, les transmissions pouvant inclure la vidéo 4K, l'audio, le contrôle et Ethernet sont envoyées jusqu'à 100 mètres (330 pieds) via un câble CATx blindé. Extron recommande les câbles à paires torsadées blindés XTP DTP 24 certifiés Extron, les fiches RJ‑45 blindées, les jacks et les coupleurs, qui sont conçus pour une transmission optimale du signal. Le câble XTP DTP 24 est certifié à 475 MHz et utilise une conception SF/UTP avec quatre conducteurs à paire torsadée 24 AWG non blindés à l'intérieur d'une tresse globale et d'un blindage en feuille pour des performances supérieures et une immunité au bruit.

Conception du système en un clic de souris

Le XTP System Builder en ligne offre un accès pratique pour la conception complète du système. En quelques clics de souris, le système XTP passe d'un châssis de grille de commutation vide à une conception complète comprenant des prolongateurs, des accessoires et du câblage. XTP System Builder génère un numéro de pièce personnalisé tel que configuré pour le XTP CrossPoint et compile tous les composants sélectionnés dans une seule liste d'équipements. L'outil comprend également une nomenclature imprimable des matériaux, des prix et une soumission de devis. Une fois la commande confirmée et reçue, le logiciel de configuration du système XTP inclus permet une installation et une configuration faciles dès la sortie de la boîte.

Installation et configuration faciles

Les systèmes XTP incluent un logiciel de contrôle pratique et convivial pour la configuration, la surveillance et le fonctionnement du système audiovisuel. De nombreuses fonctionnalités contribuent à simplifier la configuration et le fonctionnement du système, y compris les nombreuses fonctionnalités communes aux grilles de commutation Extron, telles que les préréglages de mémoire d'E/S et le QS‑FPC™ - Contrôleur de panneau avant QuickSwitch avec boutons tricolores rétroéclairés.

Pour améliorer et simplifier l'intégration des appareils audiovisuels numériques et analogiques, la grille de commutation utilise deux technologies Extron : EDID Minder et Key Minder. EDID Minder gère automatiquement la communication EDID entre toutes les sources d'entrée connectées. Cette technologie permet d'attribuer à n'importe quelle entrée l'EDID de n'importe quel affichage, ou des informations EDID sélectionnables préenregistrées. En maintenant une communication EDID continue avec toutes les sources, EDID Minder garantit que les sources s'allument correctement et envoient de manière fiable le contenu à afficher. Pour les signaux HDMI avec un contenu protégé, Key Minder authentifie et maintient le cryptage HDCP continu entre les périphériques d'entrée et de sortie pour assurer une commutation fiable tout en permettant la distribution simultanée d'un signal source unique sur un ou plusieurs écrans. Si un signal crypté HDCP est acheminé vers un écran non conforme,

Avec le logiciel inclus, la communication EDID peut être facilement configurée pour tous les appareils. Le logiciel fournit une vue complète de la grille de commutation et des terminaux XTP distants, et facilite le contrôle et la surveillance de l'état en temps réel de tous les périphériques XTP via un ordinateur.

Surveillance et contrôle du système

Le XTP II CrossPoint 6400 peut être contrôlé via RS‑232, Ethernet et le port USB sur le panneau avant. Avec la capacité de transmettre des signaux de contrôle sur le même câble que celui utilisé pour l'audiovisuel, les XTP Systems offrent une flexibilité considérable pour contrôler l'ensemble du système. Des signaux RS-232 bidirectionnels peuvent être insérés depuis un système de contrôle dans le port Ethernet de la grille de commutation, permettant le contrôle RS-232 d'appareils distants connectés aux émetteurs et récepteurs XTP.

Des ports d'insertion bidirectionnels RS‑232 et IR sont inclus sur les cartes matricielles, les émetteurs et les récepteurs XTP I/O. Ces ports d'insertion permettent, par exemple, à un système de contrôle d'insérer des signaux IR dans une carte d'entrée XTP. Les signaux sont ensuite communiqués à un émetteur XTP pour contrôler la source. De même, le système de contrôle peut insérer des signaux RS‑232 dans une carte de sortie XTP pour les relayer vers un récepteur XTP afin de prendre en charge le dispositif d'affichage. Toute cette capacité de contrôle de système flexible est disponible en utilisant le même câble pour envoyer des signaux de contrôle aux côtés AV et Ethernet. Le résultat final est une infrastructure de câblage simplifiée qui réduit les coûts et la main-d'œuvre.

Étendez Ethernet pour étendre l'accès au réseau et le contrôle des appareils audiovisuels

Un port Ethernet accompagne chaque connecteur XTP RJ-45 ou de type LC sur les prolongateurs XTP et les cartes matricielles XTP I/O, fournissant une communication Ethernet 10/100 centralisée. Ces ports peuvent être utilisés pour étendre l'accès Ethernet du commutateur matriciel aux points d'extrémité distants sur le même câble, sans qu'il soit nécessaire de fournir des branchements ou des commutateurs réseau supplémentaires. Par exemple, les lecteurs de disques Blu‑ray d'un point d'extrémité source peuvent recevoir un accès Internet à partir du réseau local domestique qui est interfacé avec les ports Ethernet d'une carte d'entrée XTP. Un LAN séparé pour le système de contrôle peut être utilisé pour contrôler les affichages à distance via les ports Ethernet sur les cartes de sortie XTP. Ethernet fournit une liaison de données à haut débit vers un réseau ou Internet pour un accès rapide et facile au Web ou à d'autres ressources du réseau.

Les ports Ethernet des cartes matricielles d'entrée et de sortie XTP peuvent également être connectés à un LAN domestique partagé pour le contrôle du système et l'accès au réseau. Cela permet aux dispositifs du système de contrôle d'être situés à des points d'extrémité distants. La possibilité d'étendre Ethernet à des sites distants offre une flexibilité considérable pour définir l'accès LAN conformément aux exigences des utilisateurs et à la politique informatique de l'installation.

Capacités d'alimentation

Logé dans un boîtier 20U montable en rack, le XTP II CrossPoint 6400 comprend des alimentations principales et redondantes remplaçables à chaud pour assurer un fonctionnement continu dans les installations critiques. Pour simplifier l'installation du système, la grille de commutation est capable de fournir une alimentation à distance aux appareils à paires torsadées XTP à l'aide du même câble qui transmet la vidéo 4K, l'audio, le contrôle RS‑232 et IR et Ethernet. La grille de commutation peut alimenter jusqu'à 128 émetteurs et récepteurs.

Avec des composants modulaires remplaçables à chaud, une large sélection de cartes matricielles d'E/S XTP et d'extensions, ainsi qu'une surveillance et un contrôle avancés du système 24h/24 et 7j/7, le XTP II CrossPoint 6400 est conçu pour fournir un fonctionnement continu et sans problème dans les conditions les plus difficiles. applications critiques.
