Extron 4K/60 HDMI Audio Embedder
Garantie 3 ans
- Embedde l'audio analogique à deux canaux ou l'audio numérique S/PDIF sur un signal HDMI
- Supporte l'audio analogique stéréo à deux canaux, ou l'audio numérique S/PDIF à deux canaux ou multi-canaux
- Supporte le 4K/60 à 4:4:4
- Prise en charge de la spécification HDMI 2.0b, notamment des débits de données atteignant 18 Gb/s, l'HDR, le Deep Color jusqu'à 12 bits, le 3D, les formats audio HD sans perte, et le transport de commandes CEC
- Conforme HDCP 2.3 avec autorisation sélectionnable par l'utilisateur
- L'EDID Minder® gère automatiquement la communication EDID entre les appareils connectés
Extron 4K/60 HDMI Audio Embedder
- 1 Extron 4K/60 HDMI Audio Embedder
Extron 4K/60 HDMI Audio Embedder

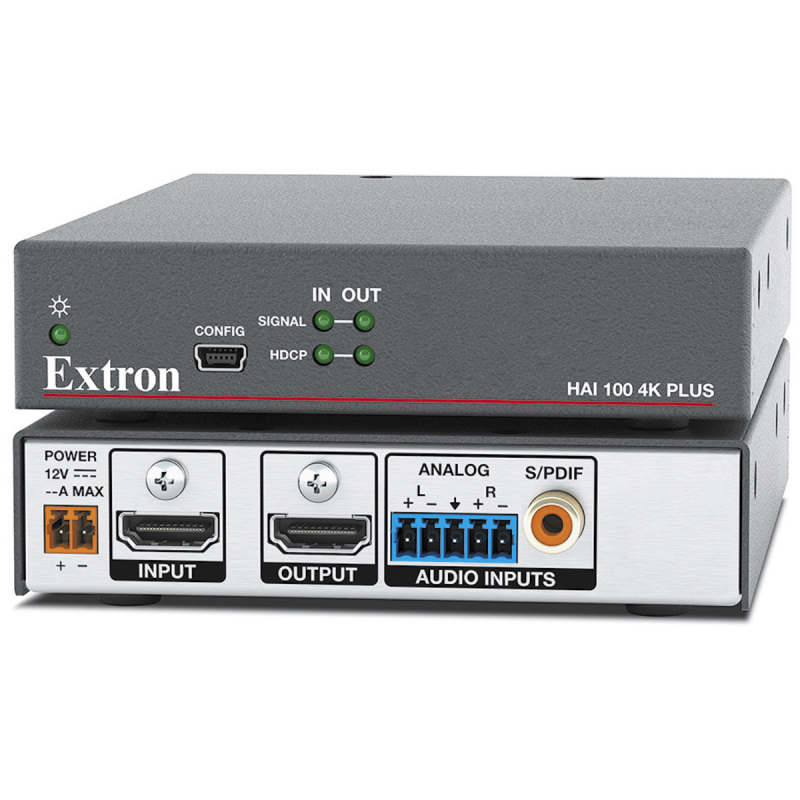

Le HAI 100 4K Plus Extron est un embeddeur audio 4K/60 haute performance qui embedde l'audio analogique à deux canaux, ou l'audio numérique S/PDIF dans des formats à deux canaux ou multi-canaux sur le signal de sortie HDMI. Le HAI 100 4K Plus dispose d'une entrée HDMI, d'entrées audio stéréo analogiques, et audio S/PDIF qui supportent des formats à deux canaux ou multi-canaux Dolby® et DTS® ainsi qu'une sortie HDMI. Il est conforme HDCP 2.3, supportant des débits de données atteignant 18 Gb/s, l'HDR, le Deep Color 12 bits, le 3D, les formats audio sans perte, et le transport de commandes CEC. Le HAI 100 4K Plus dispose de caractéristiques qui facilitent le travail des intégrateurs telles que le contrôle réglable du gain pour l'entrée audio analogique, l'EDID Minder®, une égalisation du câble d'entrée HDMI, et un affichage complet de l'état des voyants LED.
Vidéo
Entrée HDMI
- Débit de données maximum : 18 Gbps (6 Gbps par couleur)
- Horloge pixel maximale : 600 MHz
- Plage de résolution : 4K (4096x2160) @ 60 Hz, UHD (3840x2160) @ 60 Hz
- Profondeur binaire des couleurs : 8, 10 ou 12 bits - sous réserve du débit de données maximal.
- Formats : vidéo numérique RGB et YCbCr
- Normes : HDMI 2.0, DVI 1.0, HDCP 2.3
Entrée vidéo
- Nombre/type de signal : 1 HDMI (ou DVI-D à liaison unique, avec adaptateurs DVI-HDMI appropriés)
- Connecteurs : 1 HDMI femelle type A
- Fréquence horizontale : 15 kHz à 270 kHz pour des résolutions jusqu'à 18 Gbps
- Fréquence verticale : 24 Hz à 240 Hz pour des résolutions allant jusqu'à 18 Gbps.
Sortie vidéo
- Nombre/type de signal : 1 HDMI (ou DVI-D simple liaison, avec adaptateurs DVI-HDMI appropriés)
- Connecteurs : 1 HDMI femelle type A
Audio
- S/N : >90 dB, symétrique, à l'entrée maximale
- Entrée audio - HAI 100 4K PLUS
Analogique
- Nombre/type de signal : 1 stéréo symétrique/asymétrique
- Connecteur : (1) connecteur à vis captives de 3,5 mm, 5 pôles
- Impédance : 10k ohms asymétrique, 20k ohms symétrique
- Niveau nominal : +4 dBu , -10 dBV configurable
- Niveau maximum : +21 dBu symétrique, +15 dBu asymétrique
- CMRR : >60 dB typ @ 1 kHz
- Réglage du gain d'entrée : -18 dB à +24 dB, par pas de 1 dB
Numérique
- Nombre/type de signal : 1 S/PDIF
- Connecteur : 1 jack RCA femelle (pointe, bague)
- Formats source : LPCM 2.0, Dolby Digital 2.0, Dolby Digital 2.0 Surround, Dolby Digital 5.1, Dolby Digital EX, DTS Digital Surround 5.1, DTS ES Matrix 6.1, DTS ES Discrete 6.1
Sortie audio - HAI 100 4K PLUS
- Nombre/type de signal : 1 audio numérique intégré de HDMI
- Connecteur : 1 HDMI femelle type A
Entrée audio - HAE 100 4K PLUS
- Nombre/type de signal : 1 audio numérique intégré provenant de HDMI
- Formats audio intégrés : LPCM 2.0, Dolby Digital 2.0, Dolby Digital 2.0 Surround, Dolby Digital 5.1, Dolby Digital EX, DTS Digital Surround 5.1, DTS ES Matrix 6.1, DTS ES Discrete 6.1
- Connecteur : 1 femelle HDMI type A
Sortie audio - HAE 100 4K PLUS
Analogique
- Nombre/type de signal : 1 stéréo symétrique/asymétrique
- Connecteur : (1) connecteur à vis captive de 3,5 mm, 5 pôles
- Impédance : 50 ohms asymétrique, 100 ohms symétrique
- Niveau maximum : >+12 dBV symétrique, +6 dBV asymétrique
S/PDIF
- Nombre/type de signal : 1 S/PDIF
- Connecteur : 1 jack RCA femelle (pointe, bague)
- Impédance : 75 ohms
Contrôle/télécommande
- Port de contrôle USB : 1 mini USB femelle en façade, type B
- Normes USB : USB 2.0, haute vitesse
- Contrôle du programme : Simple Instruction Set (SIS™) d'Extron, PCS d'Extron
Général
Alimentation électrique
- HAI 100 4K PLUS : externe
- Entrée : 100-240 VAC, 50-60 Hz
- Sortie : 12 VDC, 0,5 A, 6 watts
- HAE 100 4K PLUS : Externe
- Entrée : 100-240 VAC, 50-60 Hz
- Sortie : 12 VDC, 1,5 A, 18 watts
Consommation électrique
HAI 100 4K PLUS
- Appareil : 4,3 watts
- Appareil et alimentation : 4,9 watts
HAE 100 4K PLUS
- Appareil : 4.0 watts
- Appareil et alimentation : 4,7 watts
- Température/humidité : Stockage : -40 à +158 °F (-40 à +70 °C) / 10% à 90%, sans condensation
- Fonctionnement : 0 à 50 °C (+32 à +122 °F) / 10 à 90 %, sans condensation.
- Refroidissement : Convection, pas de ventilation
Dissipation thermique
HAI 100 4K PLUS
- Appareil : 13,6 BTU/Hr
- Appareil et alimentation : 15.6 BTU/Hr
HAE 100 4K PLUS
- Appareil : 12.6 BTU/Hr
- Appareil et alimentation : 14,8 BTU/Hr
- Type de boîtier : Métal
- Dimensions du boîtier : 2,5 cm H x 10,9 cm L x 15,2 cm P (2,5 cm H x 10,9 cm L x 15,2 cm P) (la profondeur ne comprend pas les connecteurs).
Poids du produit
- HAI 100 4K PLUS : 0,26 kg (0,58 lbs)
- HAE 100 4K PLUS : 0,26 kg (0,57 lbs)
- Vibration : ISTA 1A en carton (International Safe Transit Association)
- Conformité réglementaire : CE, c-UL, UL, C-tick, FCC Classe A, ICES, VCCI
- Conforme aux exigences appropriées de RoHS et WEEE
- Matériaux
- métal
- Largeur (cm)
- 19.1
- Hauteur
- 7,6 cm
- Poids (en kg)
- 0.74
