Extron XTP Receiver for HDMI - Decorator-Style Wallplate - Black

Extron XTP Receiver for HDMI - Decorator-Style Wallplate - Black

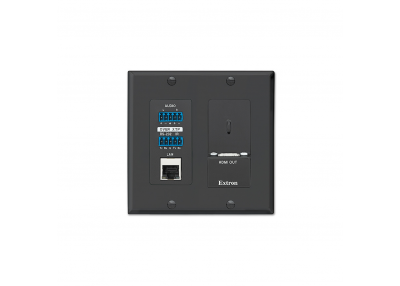

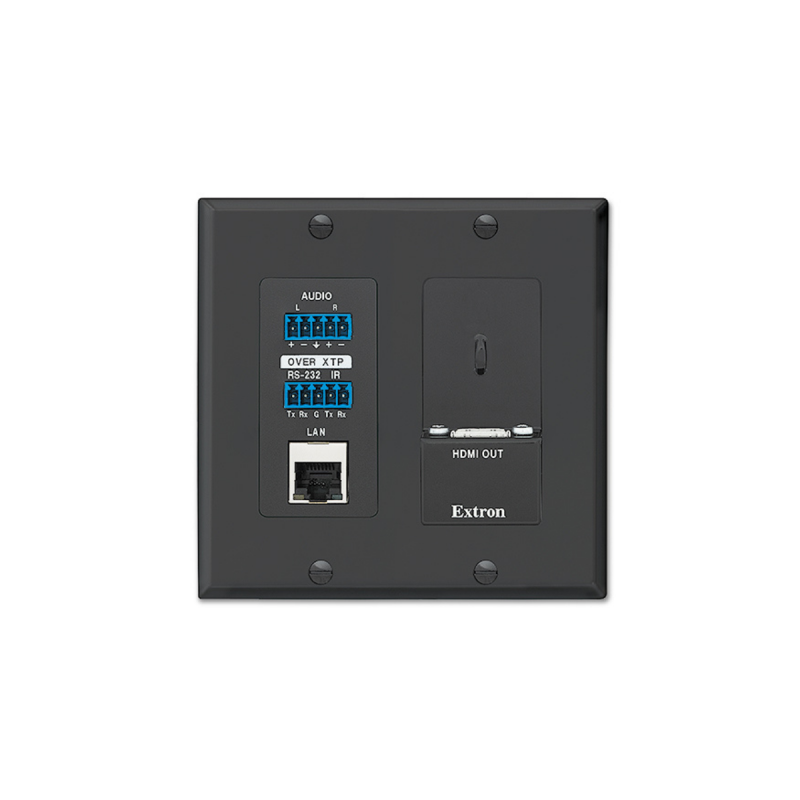

Le XTP R HWP 201 4K Extron est un récepteur mural pour étendre la vidéo, l'audio, le contrôle bidirectionnel et Ethernet via un câble CATx blindé. Ce récepteur compatible HDCP 2.3 prend en charge les signaux vidéo à des résolutions allant jusqu'à 4K. Pour une intégration simplifiée, le connecteur de sortie HDMI est orienté vers le haut à un angle de 90° pour minimiser les contraintes sur le câble et permettre une installation d'écran plat à profil bas. L'extension Ethernet et l'insertion de RS‑232 bidirectionnel et IR fournissent un accès LAN et un contrôle d'appareils audiovisuels sur des sites distants. Les signaux peuvent être transmis jusqu'à 100 mètres (330 pieds) sur un câble à paire torsadée blindé. Le XTP R HWP 201 4K prend en charge l'alimentation à distance et est idéal pour les XTP Systems ® qui nécessitent une transmission longue distance vers des écrans muraux et d'autres périphériques de sortie.

Le XTP R HWP 201 4K est idéal pour les applications nécessitant un point de connexion AV et de contrôle pour un écran mural fiable, discret et facile à intégrer. Un point d'attache de câble pratique assure une connexion HDMI sécurisée et fiable.

Le récepteur de plaque murale XTP permet la distribution fiable et longue distance des signaux HDMI à des résolutions allant jusqu'à 4K et prend en charge les spécifications HDMI 1.4 qui incluent des débits de données jusqu'à 10,2 Gbit/s, Deep Color jusqu'à 12 bits, 3D et les formats audio sans perte HD. Pour assurer la compatibilité des appareils et une transmission optimale du signal entre les appareils, les canaux DDC sont activement mis en mémoire tampon, maintenant une communication continue EDID et HDCP avec la source et l'écran.

Conçu pour l'intégration professionnelle

Pour améliorer et simplifier l'intégration des appareils audiovisuels numériques et analogiques, les terminaux XTP utilisent deux technologies Extron : EDID Minder et Key Minder. EDID Minder gère automatiquement la communication EDID entre les sources d'entrée et les dispositifs d'affichage, pour s'assurer que les sources s'allument correctement et envoient de manière fiable le contenu à afficher. Pour les signaux HDMI et DisplayPort avec un contenu protégé, Key Minder authentifie et maintient le cryptage HDCP continu entre les périphériques d'entrée et de sortie pour assurer une commutation rapide et fiable. Si le contenu crypté HDCP est envoyé à un écran non conforme, un signal vert plein écran est transmis à la destination, fournissant une confirmation visuelle immédiate que le contenu protégé ne peut pas être affiché sur l'écran sélectionné.

En plus de la vidéo haute performance, le XTP R HWP 201 4K accepte les signaux audio sur le même câble. Il fournit une distribution de signal pour l'audio intégré HDMI ou le désembeddage audio avec une stéréo analogique symétrique/asymétrique à deux canaux. Pour contrôler avec précision l'audio, le récepteur de la plaque murale comprend le réglage du volume audio analogique et la mise en sourdine.

Le port d'intercommunication RS-232 et IR du récepteur XTP R HWP 201 4K permet d'envoyer des signaux bidirectionnels RS-232 et IR à l'écran, sans nécessiter de câblage supplémentaire. Ceci simplifie l'intégration avec un système de contrôle pour gérer l'affichage. De plus, une communication Ethernet 10/100 centralisée peut être mise en œuvre via un port d'extension Ethernet pour réduire le nombre de points de connexion réseau indépendants requis au sein d'un système.

Pour simplifier davantage la conception du système, le récepteur peut être alimenté par la grille de commutation XTP sur le même câble à paire torsadée qui transmet les signaux AV et de contrôle. Cette capacité rationalise l'intégration des terminaux distants en éliminant le besoin de fournir une alimentation CA à l'appareil. Les capacités d'alimentation à distance et le facteur de forme unique du XTP R HWP 201 4K permettent un placement discret derrière un écran plat ou dans un boîtier de sol.

Extron recommande les câbles paires torsadées blindés XTP DTP 24 certifiés Extron, les fiches RJ-45 blindées, les jacks et les coupleurs conçus pour une transmission optimale du signal avec les systèmes XTP Extron. Ce câble est certifié à 475 MHz et utilise une conception SF/UTP avec quatre conducteurs à paire torsadée 24 AWG non blindés à l'intérieur d'une tresse globale et d'un blindage en feuille pour des performances supérieures et une immunité au bruit.

Systèmes XTP Extron

Les systèmes XTP Extron offrent une solution de commutation et de distribution entièrement intégrée pour plusieurs formats numériques et analogiques. Ils prennent en charge la connectivité locale ainsi qu'une capacité de transmission étendue pour envoyer des signaux vidéo, audio, RS‑232 et Ethernet haute résolution jusqu'à 330 pieds (100 mètres) sur un câble CATx blindé et jusqu'à 10 km (6,21 miles) sur un câble à fibre optique . Chaque système est conforme HDCP et offre une commutation numérique ultra-rapide et extrêmement fiable grâce à la technologie SpeedSwitch® d'Extron.

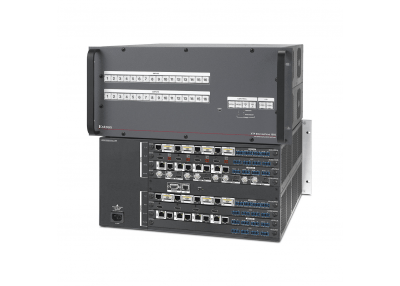

Au cœur d'un système se trouve une grille de commutation XTP CrossPoint. Les grilles de commutation modulaires sont extensibles de 4x4 à 64x64, selon la taille du châssis, et peuvent être équipées d'une grande variété de cartes matricielles XTP I/O. Les cartes d'entrée et de sortie fournissent des connexions directes HDMI, SDI, DVI, VGA, vidéo et audio aux sources et écrans locaux, et l'extension du signal aux points d'extrémité distants lors de l'utilisation d'émetteurs et de récepteurs XTP. La grille de commutation peut également alimenter un appareil XTP distant via un câblage CATx, selon le modèle d'émetteur.

Le XTP System Builder en ligne offre un accès pratique pour la conception complète du système. L'outil comprend également une nomenclature imprimable des matériaux, des prix et une soumission de devis. Une fois la commande confirmée et reçue, le logiciel de configuration du système XTP inclus permet une installation et une configuration faciles dès la sortie de la boîte.

Pour configurer, faire fonctionner et surveiller le système en temps réel, un logiciel de contrôle convivial offre une vue complète de tous les appareils XTP à partir d'un ordinateur. Avec des composants modulaires remplaçables à chaud, une large sélection d'émetteurs et de récepteurs XTP et une surveillance avancée du système 24h/24 et 7j/7, les XTP Systems sont conçus pour fournir un fonctionnement continu et sans problème dans les applications les plus critiques.
