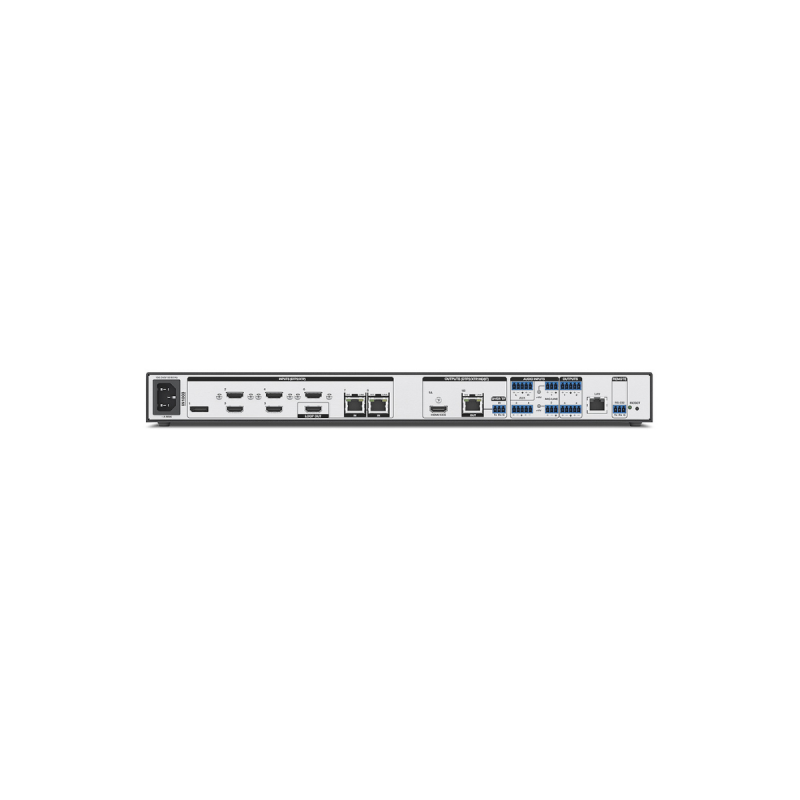

L'IN1808 Extron est un sélecteur de présentation avec transitions fluides à huit entrées qui supporte des résolutions de signaux jusqu'à 4K/60 à 4:4:4. Il intègre la technologie de scaling brevetée Vector 4K expressément conçue pour les applications les plus complexes. Il comprend des entrées DisplayPort et HDMI, une sortie HDMI, et une extension DTP2 Extron pour l'envoi de signaux vidéo 4K/60, audio, et de contrôle jusqu'à 100 m (330') sur un câble CATx blindé. Avec son amplificateur de puissance de classe D 100 W intégré et son processeur de contrôle IPCP Pro xi Extron, l'IN1808 offre une solution multifonctions pour vos systèmes. L'IN1808 fournit une qualité d'image exceptionnelle, une commutation rapide et fiable, ainsi qu'un traitement audio ProDSP Extron, des effets de transition vidéo fluides, l'insertion de logos, et l'insertion HDMI.

Scaler Vector 4K

L'IN1808 intègre le processeur de scaling Vector 4K, exclusif Extron, développé en interne pour un redimensionnement d'images (upscaling/downscaling) de qualité exceptionnelle. Le Vector 4K représente un nouvel ensemble d'algorithmes de traitement d'images qui délivre une performance de scaling sans compromis avec un traitement de précision 30 bits. Un redimensionnement net et précis des signaux à définition standard et haute définition jusqu'à 4K est ainsi possible, de même qu'un redimensionnement (downscaling) des signaux source 4K pour des écrans de plus faible résolution sans perte des détails importants des images.

Pour obtenir des transitions de qualité professionnelle entre des sources, l'IN1808 offre divers effets de transition parmi lesquels des modes de mise en pause/cut fluides, de mise en pause/fondu, de cut au noir, et de fondu au noir. En outre, l'IN1808 permet d'insérer une image personnalisée telle qu'un logo d'entreprise sur les sorties vidéo. Les modes FILL et FOLLOW sélectionnables sont disponibles afin configurer le format d'images souhaité. Le mode FILL fournit une sortie plein écran, tandis que le mode FOLLOW préserve le format d'origine du signal d'entrée.

Extension numérique sur paires torsadées intégrée

L'IN1808 comprend deux entrées DTP2 et une sortie paires torsadées DTP2 Extron dupliquée qui supportent une extension de signaux 4K/60 à 4:4:4 jusqu'à 100 m (330') sur un câble CATx blindé lors d'une association avec des terminaux DTP2.

Les deux entrées DTP2 paires torsadées peuvent recevoir des signaux provenant d'émetteurs DTP ou DTP2 distants, dans des emplacements tels qu'une table de conférence, un pupitre, ou un mur pour connecter l'ordinateur portable d'un intervenant. La sortie paires torsadées DTP2 peut être utilisée pour transmettre des signaux à partir d'un sélecteur IN1808 installé dans un rack vers un récepteur DTP ou DTP2 placé derrière un écran plat au mur, au-dessus d'un projecteur fixé au plafond, ou vers tout autre point distant. Les émetteurs et les récepteurs DTP sont disponibles dans des formats rackables, muraux, ou encastrés dans des planchers, pour répondre aux besoins d'une application.

Les connexions DTP2 fournissent des caractéristiques facilitant le travail d'installation des intégrateurs. Les signaux IR et RS-232 bidirectionnels peuvent être insérés depuis un système de contrôle et transmis sur un seul câble CATx blindé, avec la vidéo et l'audio, permettant ainsi de contrôler une source ou un écran. De plus, l'IN1808 peut alimenter certains terminaux DTP et DTP2 à l'aide du même câble CATx blindé, simplifiant ainsi la conception et l'installation du système. La sortie DTP2 de l'IN1808 peut être configurée pour une compatibilité avec des écrans équipés HDBaseT afin de transmettre la vidéo numérique et l'audio embeddé, ainsi que les signaux IR et RS‑232 bidirectionnels, jusqu'à 100 m (330').

L'IN1808 peut aussi être intégré à une grille de commutation XTP CrossPoint. Cette configuration convient parfaitement aux applications de systèmes audiovisuels disposant d'une distribution centralisée de signaux audiovisuels, et à plusieurs espaces de présentation avec commutation et traitement de signaux audiovisuels au niveau local. Un sélecteur IN1808 installé dans une salle peut être connecté à une grille de commutation XTP CrossPoint dans un rack ou une baie technique central(e) pour recevoir des ressources audiovisuelles partagées, et peut également distribuer une présentation locale vers plusieurs destinations dans une structure.

Gestion EDID complète

Pour garantir que les systèmes audiovisuels professionnels fonctionnent de la manière prévue, il est indispensable que la communication EDID entre des sources vidéo et des appareils de destination soit correctement gérée. La gestion correcte de l'EDID permet la transmission de signaux vidéo et audio par les équipements source dans des formats et des paramètres les mieux adaptés aux capacités de l'écran. Une mauvaise gestion de l'EDID pourrait en revanche entraîner des images de qualité inférieure, une absence d'image, et une mauvaise qualité sonore. L'IN1808 offre un ensemble de capacités et d'outils exclusifs Extron qui assurent un contrôle complet de la gestion EDID. La fonction logicielle EDID Minder offre une librairie de fichiers EDID qui peuvent être appliqués à toute entrée vidéo. Un EDID supplémentaire peut être capturé depuis les écrans connectés ou chargé par l'utilisateur. L'EDID Minder est facilement accessible dans le logiciel PCS, tandis que l'utilitaire Windows EDID Manager 2.1, téléchargeable gratuitement, permet de visualiser et d'éditer les fichiers EDID. Ce logiciel permet d'optimiser le format vidéo, de manipuler l'échantillonnage de la chrominance et la profondeur de couleurs, et d'ajuster les capacités audio. Les fichiers édités peuvent être sauvegardés, ajoutés à la bibliothèque, et facilement appliqués aux appareils dans le système.

Intégration audio ProDSP et amplificateur de puissance intégré

Outre ses capacités de commutation vidéo et de scaling, l'IN1808 peut être utilisé comme composant central pour une intégration audio complète. Chaque modèle IN1808 intègre les mêmes capacités complètes de traitement de signaux audio hautes performances que les processeurs de signaux numériques DMP 128 Plus et DMP 64 Extron. Le ProDSP, exclusivité d'Extron, est entièrement conçu à partir d'un processeur DSP puissant de 64 bits à virgule flottante afin d'offrir une gamme dynamique étendue et de réduire un éventuel écrêtage. Le ProDSP utilise des convertisseurs audio 24 bits professionnels avec échantillonnage 48 kHz pour maintenir la transparence des signaux audio. Avec le ProDSP, l'IN1808 offre des capacités complètes de contrôle de l'embeddage et du désembeddage audio, de mixage micro/ligne avec ducking, de suppression du larsen, de traitement dynamique, d'égalisation, de retard, et d'alimentation fantôme.

Les modèles IN1808 intègrent des amplificateurs de puissance. L'IN1808 IPCP SA permet une amplification de puissance stéréo 50 W rms par canal sous 4 Ω ou 25 W rms par canal sous 8 Ω, tandis que l'IN1808 IPCP MA 70 qui offre une amplification mono 70 V avec une sortie 100 W rms. Tous les modèles sont équipés d'un amplificateur de classe D, disposant de la technologie brevetée CDRS™ (Class D Ripple Suppression), exclusivité d'Extron, offrant un signal audio clair et lisse, ainsi qu'une amélioration dans la fidélité du signal, par rapport aux amplificateurs de classe D traditionnels.

Processeur de contrôle intégré performant

Les modèles IN1808 IPCP Q intègrent un processeur de contrôle quatre cœurs IP Link® Pro xi Extron avec un switch LAN AV à trois ports dédié et sécurisé, et un port Ethernet standard. Les ports de commutation réseau du LAN AV permettent de contrôler des appareils audiovisuels placés à proximité, et les protéger des interférences ou des intrusions extérieures. L'IN1808 IPCP Q offre un traitement ultra-rapide et un grand nombre de ports de contrôle, pour le contrôle complet et personnalisable de l'ensemble du système audiovisuel, y compris les sources et les écrans, le système d'éclairage, les stores, les écrans de projection, les détecteurs de mouvement, et bien d'autres composants. Effectuez un choix parmi une gamme complète d'écrans tactiles TouchLink® Pro Extron, disponibles dans divers formats adaptés aux tables, aux murs, et aux boîtiers Cable Cubby® Extron. Il vous suffit de connecter un écran tactile TouchLink Pro à un port LAN intégré, pour créer un système de contrôle audiovisuel complet.

L'IN1808 IPCP Q est compatible avec les interfaces d'expansion pour systèmes de contrôle de la gamme IPL EXP Extron qui permettent d'augmenter facilement le nombre de ports et de fonctionnalités de votre système, là où vous le souhaitez. Elles peuvent être contrôlées, pilotées, et accessibles sur votre réseau. Ces solutions compactes d'expansion du contrôle sont fournies dans des boîtiers résistants 1U d'un quart de rack de largeur, et offrent une vaste sélection de ports ainsi que d'options de montage.

Les claviers de commande eBUS® Extron sont également compatibles avec l'IN1808 IPCP Q. La technologie d'intégration eBUS s'appuie sur une structure de réseau en bus numérique unique qui permet à la fois l'extension simplifiée d'un système de contrôle, de bénéficier de plus d'options de conception, et des mises à niveau futures. Comme pour nos écrans tactiles TouchLink Pro, les claviers de commande eBUS sont adaptés à tout processeur de contrôle de la gamme IPCP Pro Extron, ce qui permet de les utiliser comme seule interface utilisateur pour un système de faible dimension ; il est également possible de combiner plusieurs claviers de commande et écrans tactiles lorsque l'utilisation d'un système de contrôle plus élaboré est nécessaire.

Comme tous les systèmes de contrôle Extron, l'IN1808 IPCP Q est un produit très simple à utiliser et à configurer à l'aide du logiciel Global Configurator®. La version la plus récente de Global Configurator inclut des fonctionnalités performantes et avancées, telles que la logique conditionnelle, les variables locales, et les macros. L'IN1808 IPCP Q offre de nombreuses fonctionnalités qui permettent d'intégrer un grand nombre d'applications de systèmes de contrôle, allant de l'alimentation du système et de la commutation des sources, à des tâches plus complexes, telles que la gestion d'un système de vidéoconférence.

Global Configurator Professional ajoute une évolutivité inégalée, avec Controller Groups, une fonction unique qui permet d'associer l'IN1808 IPCP Q à d'autres processeurs IP Link Pro xi afin de créer un système de contrôle plus important. Cette configuration convient parfaitement pour le contrôle de divers systèmes, de salles, ou même d'emplacements distants partout dans le monde. Les anciens modèles IN1808 IPCP ne peuvent être groupés qu'avec les modèles IP Link Pro.  Les systèmes IN1808 IPCP Q peuvent être supervisés et gérés à l'aide du logiciel sur serveur GlobalViewer® Enterprise, et ce, à travers une installation, un bâtiment, un campus, ou des bureaux dans le monde entier. GlobalViewer Enterprise offre des fonctions avancées de planification, de supervision, et de service d'assistance, depuis un emplacement central.

La LinkLicense® Extron est une solution simple et peu coûteuse permettant aux utilisateurs d'accroître la performance des produits Extron. L'acquisition de la LinkLicense pour la mise à niveau d'interfaces utilisateur pour l'IN1808 IPCP Q vous permet de vous servir d'un appareil mobile ou d'un ordinateur comme interface principale de contrôle pour votre système audiovisuel. Cette caractéristique vous offre plus d'options de contrôle audio/vidéo et favorise l'utilisation d'appareils mobiles personnels. La LinkLicense s'applique par système, et non par utilisateur, et son utilisation n'entraîne pas de frais dissimulés.

Plusieurs options de fonctionnement local et à distance

L'IN1808 dispose de boutons sur panneau avant et de menus intuitifs à l'écran pour un accès rapide à ses fonctions. La configuration et le contrôle à distance s'effectuent via USB, RS‑232, et Ethernet. L'IN1808 peut être configuré avec le logiciel de configuration des produits PCS Extron, qui comprend une interface graphique intuitive offrant une navigation facile. Cette application logicielle assure une rapidité de configuration, de mise en route, de fonctionnement et de supervision en temps réel, et peut configurer plusieurs produits Extron au cours de la même session.
