Extron 2 Input XTP Transmitter for HDMI and VGA - White

Extron 2 Input XTP Transmitter for HDMI and VGA - White

Le XTP T UWP 202 4K NL d'Extron est un émetteur à deux entrées capables de transmettre des signaux HDMI ou VGA, audio, de contrôle bidirectionnel, et Ethernet, à l'aide d'un câble CATx blindé. Ces émetteurs conformes HDCP 2.3 supportent des signaux vidéo à des résolutions atteignant le 4K. Pour un fonctionnement dans des emplacements non gérés, ils se caractérisent par une commutation automatique entre les entrées avec sélection de la priorité. Les signaux vidéo analogiques sont numérisés, et les transmissions audio stéréo analogiques séparées peuvent être intégrées dans le signal de sortie. L'extension Ethernet et l'insertion IR et RS‑232 bidirectionnel offrent un accès au réseau local et un contrôle d'appareils audiovisuels distants. Les signaux peuvent être transmis jusqu'à 100 m (330'), à l'aide d'un câble pair torsadé blindé.

Le XTP T UWP 202 4K supporte une alimentation à distance, et conviennent aux XTP Systems® qui nécessitent une transmission à distance depuis un emplacement distant.

Le XTP T UWP 202 4K offre une commutation ultra-performante et une transmission de signaux vidéo, audio et de contrôle bidirectionnel sur de longues distances, depuis des sources distantes. Les signaux vidéo peuvent être HDMI ou au format vidéo analogique, dans ce cas les signaux vidéo analogiques sont numérisés pour une distribution fiable et professionnelle. Pour faciliter le fonctionnement, les émetteurs disposent de la commutation automatique entre les entrées et du contrôle RS‑232 à distance pour simplifier le fonctionnement dans des emplacements non gérés, dans un pupitre ou dans un boîtier de sol sous une table. La priorité de la commutation est configurable lorsque plusieurs entrées sont actives. La plaque murale au format Decorator incluse est conçue pour offrir un accès audiovisuel pratique s'intégrant harmonieusement à l'environnement.

Les émetteurs utilisent la technologie Extron entièrement numérique pour offrir des résolutions vidéo de qualité exceptionnelle jusqu'au 4K. Il supporte diverses spécifications HDMI 1.4 : des débits de données jusqu'à 10,2 Gb/s, le Deep Color jusqu'à 12 bits, le 3D, et les formats audio HD sans perte. Afin de garantir une compatibilité et une transmission optimale de signaux entre les appareils, les canaux DDC sont activement amplifiés, en conservant une communication EDID et HDCP continu avec la source et l'appareil d'affichage.

Conçu pour l'intégration professionnelle

Dans le but d'améliorer et de simplifier l'intégration des appareils audiovisuels analogiques et numériques, les points de connexion XTP disposent de deux technologies Extron : EDID Minder et Key Minder. L'EDID Minder gère automatiquement la communication EDID entre des sources d'entrée et des appareils d'affichage, pour garantir la bonne mise en marche des sources et une transmission de qualité du contenu vers l'appareil d'affichage. Pour les signaux HDMI et DisplayPort avec contenu protégé, la technologie Key Minder authentifie et maintient le cryptage HDCP en continu entre les appareils d'entrée et de sortie afin de garantir une commutation rapide et fiable. Si un contenu crypté HDCP est envoyé à un appareil d'affichage qui n'est pas conforme HDCP, un écran vert s'affichera sur l'appareil de destination, preuve immédiate de l'impossibilité d'afficher le contenu protégé sur l'appareil d'affichage sélectionné.

Outre les signaux vidéo haute qualité, ces émetteurs XTP® transmettent des signaux audio avec le même câble. Pour l'audio numérique, ils supportent plusieurs formats audio numériques embeddés avec l'audio embeddé HDMI disponible sur le connecteur HDMI. Par ailleurs, ils peuvent embedder les signaux audio stéréo analogiques symétriques/asymétriques au lieu de l'audio HDMI numérique ou avec le signal vidéo analogique numérisé pour une transmission étendue. Pour un contrôle précis de l'audio, l'émetteur possède des fonctions de réglage de gain et d'atténuation ainsi que de muter.

Le XTP T UWP 202 4K dispose d'un port d'insertion IR et RS‑232 permettant le contrôle bidirectionnel d'un appareil audiovisuel à l'aide d'un câble CATx. Cette fonctionnalité simplifie l'intégration à un système de contrôle pour gérer l'appareil source. De plus, la communication Ethernet 10/100 centralisée peut être mise en place via le port d'extension Ethernet pour réduire le nombre de points de connexion indépendants nécessaires dans une installation. Le modèle XTP T UWP 202 4K NL est idéal pour des emplacements dans lesquelles une extension Ethernet n'est pas souhaitable ou nécessaire.

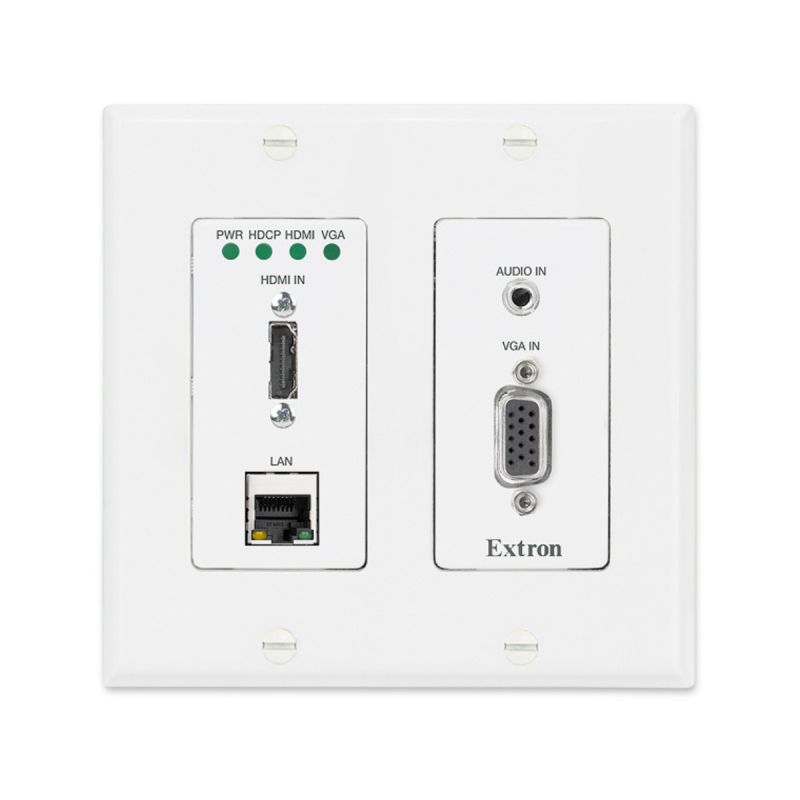

Pour simplifier davantage l'intégration, l'émetteur peut être alimenté par la grille de commutation XTP CrossPoint® via le même câble paire torsadée qui transmet les signaux audiovisuels et de contrôle. Cette caractéristique simplifie l'installation de points de connexion déportés, éliminant ainsi le besoin d'alimentation de l'appareil. L'émetteur se monte dans une plaque murale au format Decorator à deux gangs incluse, conçue pour une installation dans des boîtes de dérivation électrique à deux gangs.

Le XTP T UWP 202 4K est compatible avec un récepteur ou un récepteur avec scaler XTP pour des installations simples point-à-point et peut être combiné à une grille de commutation XTP CrossPoint pour la prise en charge d'applications de commutation et de distribution de signaux. Lorsqu'il est intégré à une carte d'E/S XTP CP 4i 4K installé dans la grille de commutation, le XTP T UWP 202 4K offre une facilité de transmission de la vidéo 4K. Cette conception bénéficie de contrôles de niveau du système et de la capacité d'extension des contrôles IR et RS‑232 entre la salle d'équipement et un point de connexion distant.

Extron recommande le câble pair torsadé blindé XTP DTP 24, les fiches, jacks et coupleurs RJ-45 blindés, qui ont tous été conçus pour une transmission optimale des signaux avec les XTP Systems Extron. Le câble XTP DTP 24 est certifié pour une bande passante de 475 MHz et est conçu avec un design SF/UTP, avec quatre conducteurs pairs torsadées 24 AWG non blindées, au cœur d'un blindage en feuillard et en tresse pour de meilleures performances et une immunité au bruit accrue.

XTP Systems Extron

Les XTP Systems® Extron offrent une solution de commutation et de distribution entièrement intégrée pour de nombreux formats numériques et analogiques. Ils permettent la connectivité locale ainsi que la transmission étendue de signaux vidéo haute résolution, audio, RS‑232 et Ethernet jusqu'à 100 m (330'), sur un câble CATx blindé et jusqu'à 10 km (6,21 miles) sur un câble fibre optique. Chaque système est conforme HDCP et offre une commutation numérique ultra-rapide et extrêmement fiable grâce à la technologie SpeedSwitch® Extron.

Au cœur du système se trouve une grille de commutation XTP CrossPoint. Selon la taille du châssis, les grilles de commutation modulaires sont extensibles de 4x4 à 64x64 et peuvent être équipées de nombreuses cartes d'E/S XTP. Les cartes d'entrée et de sortie fournissent des connexions directes HDMI, SDI, DVI, VGA, vidéo et audio à des sources et des appareils d'affichage placés à proximité, et des transmissions de signaux vers des points de connexion déportés, avec des émetteurs et récepteurs XTP. Selon le modèle d'émetteur, la grille de commutation permet également d'alimenter un appareil XTP distant à l'aide d'un câble CATx.

L'application XTP System Builder, disponible en ligne, offre un accès pratique pour une conception complète de système. Cet outil dispose aussi d'une liste de composants, de tarifs et d'une présentation de devis imprimables. Une fois que la commande est confirmée et reçue, le logiciel XTP System Configuration Software inclus permet une installation et une configuration faciles et immédiates.

Afin de configurer, d'utiliser et de contrôler un système en temps réel, le logiciel de contrôle intuitif vous offre une vue d'ensemble de tous les appareils XTP. Les XTP Systems sont conçus pour permettre un fonctionnement fluide en continu dans les applications les plus exigeantes, et ce grâce à ses composants modulaires interchangeables à chaud, à ses nombreux émetteurs et récepteurs XTP et au contrôle de l'installation en continu.
