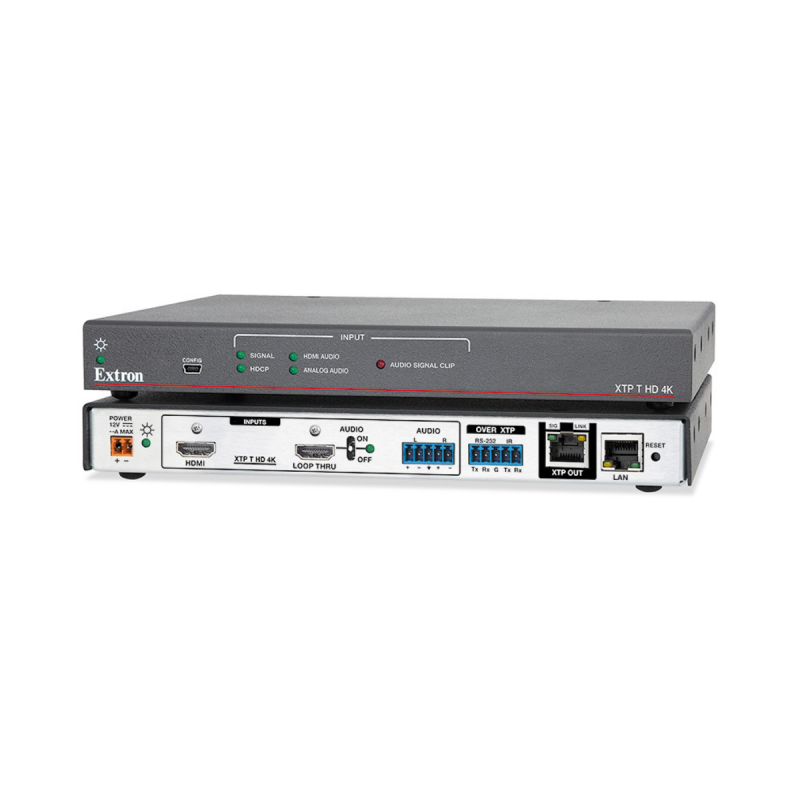

Le XTP T HD 4K Extron est un émetteur permettant d'étendre la vidéo, l'audio, le contrôle bidirectionnel et Ethernet via un câble CATx blindé. Cet émetteur compatible HDCP 2.3 prend en charge les signaux vidéo à des résolutions allant jusqu'à 4K. Pour une intégration simplifiée, il dispose d'une boucle HDMI avec contrôle audio sélectionnable et permet l'intégration de signaux audio stéréo analogiques séparés. L'extension Ethernet et l'insertion de RS‑232 bidirectionnel et IR fournissent un accès LAN et un contrôle à distance des appareils audiovisuels. Les signaux peuvent être envoyés jusqu'à 330 pieds (100 mètres) sur un câble à paire torsadée blindé. Le XTP T HD 4K prend en charge l'alimentation à distance et est idéal pour les XTP Systems ® qui nécessitent une transmission longue distance à partir d'un emplacement distant.

L'émetteur XTP T HD 4K utilise la technologie entièrement numérique d'Extron pour fournir des signaux vidéo au pixel près à des résolutions allant jusqu'à 4K. Il prend en charge les spécifications HDMI 1.4 qui incluent des débits de données jusqu'à 10,2 Gbit/s, Deep Color jusqu'à 12 bits, 3D et les formats audio sans perte HD. Pour assurer la compatibilité des appareils et une transmission optimale du signal entre les appareils, les canaux DDC sont activement mis en mémoire tampon, maintenant une communication continue EDID et HDCP avec la source et l'écran. Comme avantage supplémentaire, le XTP T HD 4K fournit une sortie HDMI active qui inclut une prise en charge sélectionnable de l'audio intégré. Cela permet la connexion d'un moniteur local pour la visibilité des opérations et le dépannage.

Conçu pour l'intégration professionnelle

Pour améliorer et simplifier l'intégration des appareils audiovisuels numériques et analogiques, les terminaux XTP utilisent deux technologies Extron : EDID Minder et Key Minder. EDID Minder gère automatiquement la communication EDID entre les sources d'entrée et les dispositifs d'affichage, pour s'assurer que les sources s'allument correctement et envoient de manière fiable le contenu à afficher. Pour les signaux HDMI et DisplayPort avec un contenu protégé, Key Minder authentifie et maintient le cryptage HDCP continu entre les périphériques d'entrée et de sortie pour assurer une commutation rapide et fiable. Si le contenu crypté HDCP est envoyé à un écran non conforme, un signal vert plein écran est transmis à la destination, fournissant une confirmation visuelle immédiate que le contenu protégé ne peut pas être affiché sur l'écran sélectionné.

En plus de la vidéo haute performance, l'émetteur étend les signaux audio sur un seul câble. Le XTP T HD 4K prend en charge plusieurs formats audio numériques intégrés avec l'audio intégré HDMI disponible sur le connecteur HDMI. Il inclut la capacité d'intégrer des signaux audio stéréo analogiques symétriques/asymétriques séparés à la place de l'audio intégré HDMI pour une transmission étendue. Pour permettre un contrôle précis de l'audio, l'émetteur dispose de capacités de réglage et de mise en sourdine du gain et de l'atténuation de l'entrée audio.

Le XTP T HD 4K comprend un port d'insertion RS‑232 et IR, permettant le contrôle bidirectionnel d'un appareil AV sur un seul câble CATx. Cette fonctionnalité simplifie l'intégration avec un système de contrôle pour gérer le dispositif source. De plus, une communication Ethernet 10/100 centralisée peut être mise en œuvre via le port d'extension Ethernet pour réduire le nombre de points de réseau indépendants requis au sein d'un système.

Pour simplifier davantage l'intégration, l'émetteur peut être alimenté par la grille de commutation XTP CrossPoint® sur le même câble à paire torsadée qui transporte les signaux AV et de contrôle. Cette capacité rationalise l'installation des terminaux distants en éliminant le besoin de fournir une alimentation CA à l'appareil. Logé dans un boîtier métallique de 1" (2,5 cm) de haut et d'un demi-rack de largeur, les capacités d'alimentation à distance et la conception discrète de l'émetteur XTP T HD 4K permettent un placement discret dans des environnements à espace restreint.

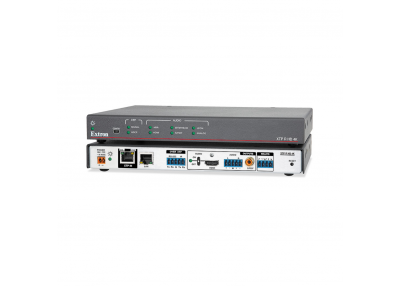

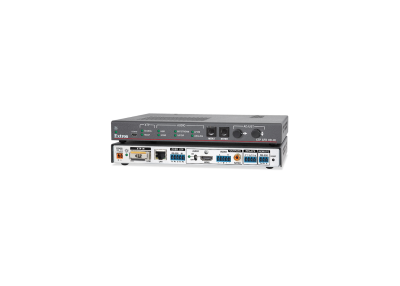

Le XTP T HD 4K peut être utilisé avec un récepteur XTP ou un récepteur de mise à l'échelle pour des installations point à point simples ou en combinaison avec une grille de commutation XTP CrossPoint® pour les applications de commutation et de distribution de signaux AV. Intégré à une carte d'E/S XTP CP 4i 4K montée dans la grille de commutation, le XTP T HD 4K permet une transmission simplifiée de la vidéo 4K. Cette conception tire parti des contrôles au niveau du système et de la possibilité d'étendre le RS‑232 et l'IR insérés entre la salle d'équipement et un point d'extrémité distant.

Extron recommande les câbles paires torsadées blindés XTP DTP 24 certifiés Extron, les fiches RJ-45 blindées, les jacks et les coupleurs conçus pour une transmission optimale du signal avec les systèmes XTP Extron. Le câble XTP DTP 24 est certifié à 475 MHz et utilise une conception SF/UTP avec quatre conducteurs à paire torsadée 24 AWG non blindés à l'intérieur d'une tresse globale et d'un blindage en feuille pour des performances supérieures et une immunité au bruit.

Systèmes XTP Extron

Les systèmes XTP Extron offrent une solution de commutation et de distribution entièrement intégrée pour plusieurs formats numériques et analogiques. Ils prennent en charge la connectivité locale ainsi qu'une capacité de transmission étendue pour envoyer des signaux vidéo, audio, RS‑232 et Ethernet haute résolution jusqu'à 330 pieds (100 mètres) sur un câble CATx blindé et jusqu'à 10 km (6,21 miles) sur un câble à fibre optique . Chaque système est conforme HDCP et offre une commutation numérique ultra-rapide et extrêmement fiable grâce à la technologie SpeedSwitch® d'Extron.

Au cœur d'un système se trouve une grille de commutation XTP CrossPoint. Les grilles de commutation modulaires sont extensibles de 4x4 à 64x64, selon la taille du châssis, et peuvent être équipées d'une grande variété de cartes matricielles XTP I/O. Les cartes d'entrée et de sortie fournissent des connexions directes HDMI, 3G-SDI, DVI, VGA, vidéo et audio aux sources et écrans locaux, et l'extension du signal aux points d'extrémité distants lors de l'utilisation d'émetteurs et de récepteurs XTP. La grille de commutation peut également alimenter un appareil XTP distant via un câblage CATx, selon le modèle d'émetteur.

Le XTP System Builder en ligne offre un accès pratique pour la conception complète du système. L'outil comprend également une nomenclature imprimable des matériaux, des prix et une soumission de devis. Une fois la commande confirmée et reçue, le logiciel de configuration du système XTP inclus permet une installation et une configuration faciles dès la sortie de la boîte.

Pour configurer, faire fonctionner et surveiller le système en temps réel, un logiciel de contrôle convivial offre une vue complète de tous les appareils XTP à partir d'un ordinateur. Avec des composants modulaires remplaçables à chaud, une large sélection d'émetteurs et de récepteurs XTP et une surveillance avancée du système 24h/24 et 7j/7, les XTP Systems sont conçus pour fournir un fonctionnement continu et sans problème dans les applications les plus critiques.
