Extron XTP Fiber Optic Scaling Receiver for HDMI - Multimode

Extron XTP Fiber Optic Scaling Receiver for HDMI - Singlemode

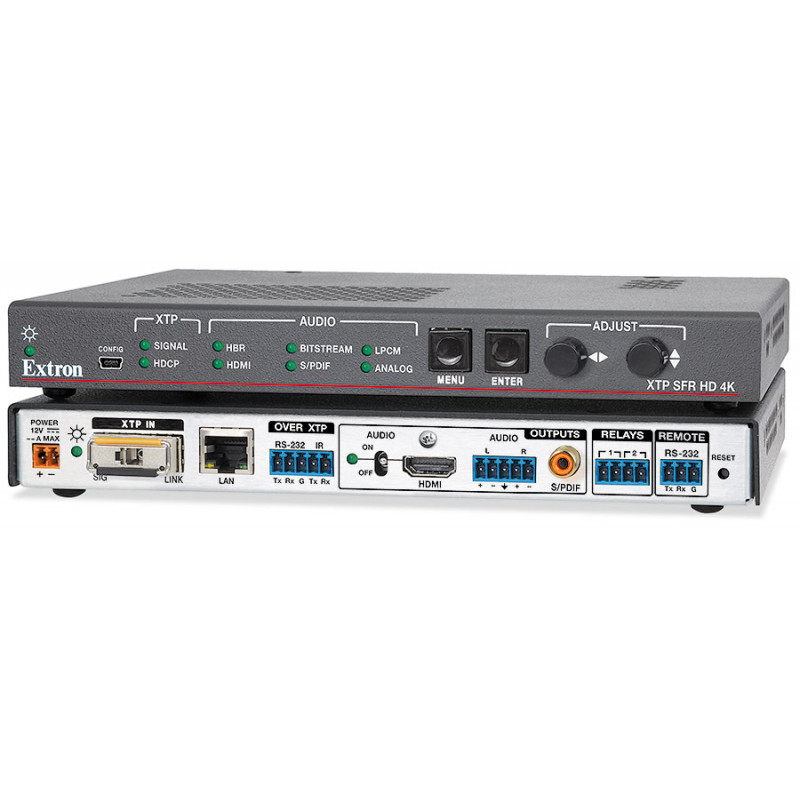

Le récepteur avec scaler XTP SFR HD 4K Extron permet une extension de signaux audio, vidéo, de contrôle bidirectionnel, et de l'Ethernet sur un câble fibre optique. Il intègre la technologie de scaling Vector™ 4K Extron pour fournir des résolutions vidéo HDMI jusqu'à 4K avec une qualité d'images non dégradée. Afin de faciliter l'intégration, il dispose de menus à l'écran, de capacités de désembeddage audio vers les sorties audio stéréo analogiques ou S/PDIF numériques, et de relais pour un contrôle de l'espace. L'extension Ethernet et l'insertion IR et RS‑232 bidirectionnelle offrent un accès au réseau local et un contrôle à distance d'appareils audiovisuels.

 Dans le mode XTP WindoWall®, il peut être utilisé pour combiner des images plein écran et agrandies sur plusieurs écrans d'un mur d'images. Les signaux peuvent être envoyés jusqu'à 500 m (1 640') sur un câble multimode OM4. Le XTP SFR HD 4K convient parfaitement pour une distribution longue distance et un scaling de signaux vidéo 4K dans les XTP® Systems.

Technologie exclusive de mise à l'échelle Vector 4K

Le XTP SFR HD 4K accepte les signaux des produits de transmission XTP Fiber et fournit des résolutions informatiques et vidéo à des débits de sortie sélectionnables de 640x480 à UHD 3840x2160. La technologie de mise à l'échelle intégrée Vector 4K d'Extron offre une mise à l'échelle et une mise à l'échelle d'images de premier ordre à l'aide d'algorithmes de traitement exclusifs de haute précision pour des performances de mise à l'échelle exceptionnel. Les modes FILL et FOLLOW sélectionnables sont disponibles pour assurer le bon rapport d'aspect de la sortie. Le mode FILL fournit une sortie plein écran, tandis que le mode FOLLOW préserve le format d'image d'origine du signal d'entrée. De plus, l'espace colorimétrique et l'échantillonnage de chrominance de la sortie HDMI peuvent être réglés automatiquement pour assurer la compatibilité avec un écran DVI ou HDMI connecté. Le récepteur de mise à l'échelle XTP SFR HD 4K améliore les performances vidéo de XTP Systems ®en fournissant la résolution de sortie optimale pour correspondre à l'affichage, et maximise la compatibilité du système en prenant en charge une large gamme de résolutions vidéo d'entrée.

XTP WindoWall prend en charge les murs vidéo de n'importe quel rapport d'aspect

Le mode WindoWall permet la prise en charge des murs vidéo au sein des XTP Systems, élargissant encore les capacités et permettant une utilisation plus large dans les applications, telles que les centres de commande et de contrôle et les centres d'opérations d'urgence. Les images peuvent être affichées en plein écran, réparties sur plusieurs écrans ou une combinaison des deux. Jusqu'à huit murs vidéo peuvent être pris en charge dans un système XTP, et jusqu'à huit préréglages attribuables sont disponibles par mur pour une visualisation rapide et facile entre différentes dispositions d'images. Des fonctionnalités logicielles pratiques telles que la configuration de la disposition par glissement et de la taille, la compensation des meneaux et la possibilité de créer plusieurs préréglages accélèrent le processus de configuration sans avoir besoin d'une programmation personnalisée coûteuse.

Conçu pour l'intégration professionnelle

Pour améliorer et simplifier l'intégration des appareils audiovisuels numériques et analogiques, les terminaux XTP utilisent deux technologies Extron : EDID Minder et Key Minder. EDID Minder gère automatiquement la communication EDID entre les sources d'entrée et les dispositifs d'affichage, pour s'assurer que les sources s'allument correctement et envoient de manière fiable le contenu à afficher. Pour les signaux HDMI et DisplayPort avec un contenu protégé, Key Minder authentifie et maintient le cryptage HDCP continu entre les périphériques d'entrée et de sortie pour assurer une commutation rapide et fiable. Si le contenu crypté HDCP est envoyé à un écran non conforme, un signal vert plein écran est transmis à la destination, fournissant une confirmation visuelle immédiate que le contenu protégé ne peut pas être affiché sur l'écran sélectionné.

En plus de la vidéo haute performance, le XTP SFR HD 4K accepte les signaux audio sur un seul câble. Le récepteur de mise à l'échelle fournit une distribution de signal pour l'audio intégré HDMI ou le désembeddage audio avec S/PDIF multicanal ou stéréo analogique symétrique/asymétrique à deux canaux et audio PCM. Pour permettre un contrôle précis de l'audio, le récepteur dispose de fonctions de réglage du volume et de mise en sourdine. Cette flexibilité simplifie la conception du système et réduit le nombre de câbles entre les extrémités.

Le XTP SFR HD 4K comprend un port d'insertion RS‑232 et IR, permettant le contrôle bidirectionnel d'un appareil audiovisuel à l'aide du même câble à fibre optique. Cette fonctionnalité simplifie l'intégration avec un système de contrôle pour la gestion d'un affichage à distance. Une communication Ethernet 10/100 centralisée peut être mise en œuvre via le port d'extension Ethernet pour réduire le nombre de chutes de réseau indépendantes requises dans un système, et deux relais intégrés permettent le fonctionnement d'un élévateur de projecteur, d'un écran ou d'un appareil similaire à distance.

Disponible en modèles multimode

Le modèle XTP SFR HD 4K MM prend en charge un câble fibre optique multimode OM4, généralement utilisé dans les tours de bureaux, les centres commerciaux et les grands lieux de culte, sur des distances de transmission moyennes inférieures ou égales à 500 m (1 640'). Il est utilisé dans les grandes installations, y compris les applications de signalisation numérique et de mise en scène, ainsi que la connexion sur de très longues distances entre les sites, tels que les campus d'entreprise et universitaires. Étant donné que la transmission de contenu est intrinsèquement sécurisée et à l'abri des interférences extérieures, les applications de fibre sont également privilégiées dans les secteurs gouvernementaux, militaires, médicaux,

Systèmes XTP Extron

Les systèmes XTP Extron offrent une solution de commutation et de distribution entièrement intégrée pour plusieurs formats numériques et analogiques. Ils prennent en charge la connectivité locale ainsi qu'une possibilité de transmission étendue pour envoyer des signaux vidéo, audio, RS‑232 et Ethernet haute résolution jusqu'à 100 mètres (330 pieds) sur un câble CATx blindé et des distances encore plus grandes sur un câblage à fibre optique. Chaque système est conforme HDCP et offre une commutation numérique ultra-rapide et extrêmement fiable grâce à la technologie SpeedSwitch ® d'Extron.

Au cœur d'un système se trouve une grille de commutation XTP CrossPoint. Les grilles de commutation modulaires sont extensibles de 4x4 à 64x64, selon la taille du châssis, et peuvent être équipées d'une grande variété de cartes matricielles XTP I/O. Les cartes d'entrée et de sortie fournissent des connexions directes HDMI, SDI, DVI, VGA, vidéo et audio aux sources et écrans locaux, et l'extension du signal aux points d'extrémité distants lors de l'utilisation d'émetteurs et de récepteurs XTP. La grille de commutation peut également alimenter un appareil XTP distant via un câblage CATx, selon le modèle d'émetteur.

Le XTP System Builder en ligne offre un accès pratique pour la conception complète du système. L'outil comprend par ailleurs une nomenclature imprimable des matériaux, des prix et une soumission de devis. Une fois la commande confirmée et reçue, le logiciel de configuration du système XTP inclus permet une installation et une configuration faciles dès la sortie de la boîte.

Pour configurer, faire fonctionner et surveiller le système en temps réel, un logiciel de contrôle convivial offre une vue complète de tous les appareils XTP à partir d'un ordinateur. Avec des composants modulaires remplaçables à chaud, une large sélection d'émetteurs et de récepteurs XTP et une surveillance avancée du système 24h/24 et 7j/7, les XTP Systems sont conçus pour fournir un fonctionnement continu et sans problème dans les applications les plus critiques.
