Extron XTP Fiber Optic Transmitter for HDMI - Singlemode

Extron XTP Fiber Optic Transmitter for HDMI - Singlemode

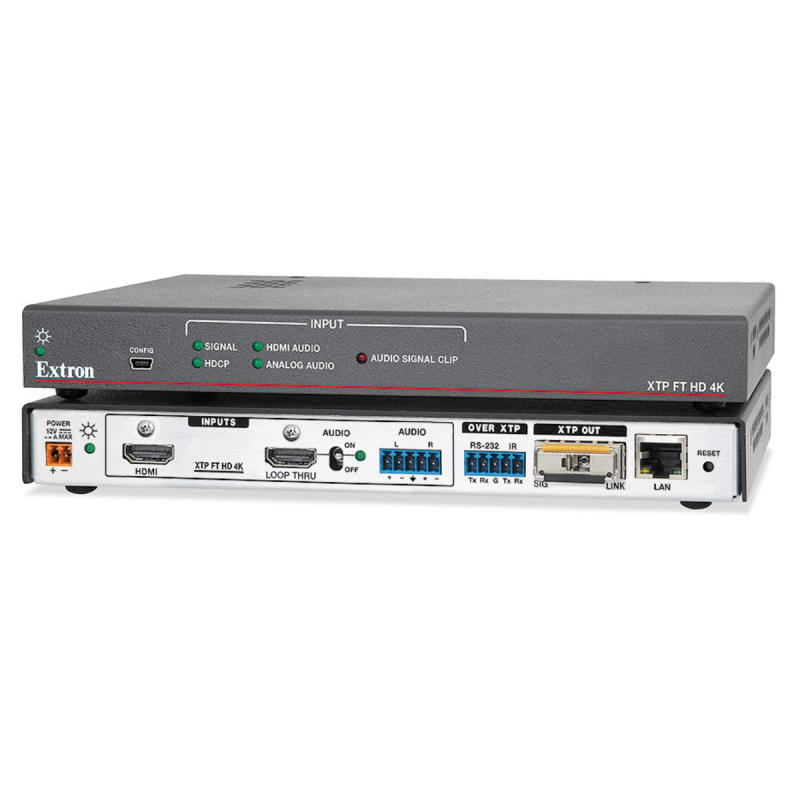

Le XTP FT HD 4K Extron est un émetteur XTP® qui permet une extension audio, vidéo, de contrôle bidirectionnel, et de l'Ethernet sur un câble fibre optique. Cet émetteur conforme HDCP supporte des signaux vidéo à des résolutions atteignant le 4K, avec un échantillonnage de couleurs 4:4:4. Afin de faciliter l'intégration, il dispose d'une entrée avec sortie sonde HDMI avec contrôle de l'audio sélectionnable et permet l'embeddage de signaux audio stéréo analogiques. L'extension Ethernet et l'insertion de signaux IR et RS-232 bidirectionnels permettent d'accéder au réseau LAN et de contrôler des appareils audiovisuels à distance. Les signaux peuvent être envoyés jusqu'à 500 m (1 640') sur un câble fibre optique multimode OM4 et jusqu'à 10 km (6,21 miles) sur un câble monomode. Le XTP FT HD 4K convient parfaitement aux XTP Systems® qui nécessitent une distribution sécurisée et de longue distance de signaux audio, vidéo au pixel près, et de contrôle.

L'émetteur XTP FT HD 4K utilise la technologie Extron entièrement numérique pour offrir des signaux vidéo HDMI de qualité exceptionnelle à des résolutions atteignant le 4K. Les caractéristiques de l'unité incluent le support de débits de données jusqu'à 10,2 Gb/s, le Deep Color jusqu'à 12 bits, le 3D, et les formats audio HD sans perte. Afin de garantir une compatibilité et une transmission optimale de signaux entre les appareils, les canaux DDC sont activement amplifiés, en conservant une communication EDID et HDCP continu avec la source et le display. Le XTP FT HD 4K dispose également d'une sortie sonde HDMI active qui permet d'activer ou de désactiver l'audio embeddé. Cette fonctionnalité permet de connecter un moniteur local afin de visualiser et de régler les problèmes de fonctionnement.

Conçu pour l'intégration professionnelle

Afin d'améliorer et de simplifier l'intégration des appareils audiovisuels analogiques et numériques, les points de connexion XTP disposent de deux technologies Extron : EDID Minder et Key Minder. L'EDID Minder gère automatiquement la communication EDID entre des sources d'entrée et des displays, afin de garantir la bonne mise en marche des sources et une transmission de qualité du contenu vers le display. Pour les signaux HDMI et DisplayPort avec contenu protégé, la technologie Key Minder authentifie et maintient le cryptage HDCP en continu entre les appareils d'entrée et de sortie afin de garantir une commutation rapide et fiable. Si un contenu encrypté HDCP est envoyé à un écran qui n'est pas conforme HDCP, un écran vert s'affichera sur l'appareil de destination, preuve immédiate de l'impossibilité d'afficher le contenu protégé sur l'écran sélectionné.

Outre les signaux vidéo haute qualité, l'émetteur transmet des signaux audio avec le même câble. Le XTP FT HD 4K supporte plusieurs formats audio numériques embeddés avec l'audio embeddé HDMI disponible sur le connecteur HDMI. Il peut embedder les signaux audio stéréo analogiques symétriques/asymétriques au lieu de l'audio embeddé HDMI pour une transmission étendue. Pour un contrôle précis de l'audio, l'émetteur possède des fonctions de réglage de gain et d'atténuation ainsi que de mute. Cette flexibilité simplifie la conception d'un système et réduit le nombre de câbles entre les points de connexion.

Le XTP FT HD 4K est compatible avec un récepteur ou un récepteur avec scaler XTP pour des installations simples point-à-point et peut être combiné à une grille de commutation XTP CrossPoint® pour le support d'applications de commutation et de distribution de signaux audio/vidéo. Lorsqu'il est intégré à une carte d'E/S XTP CP Fiber installé dans la grille de commutation, le XTP FT HD 4K assure une transmission parfaite de la vidéo 4K. Cette conception bénéficie de contrôles de niveau du système et de la capacité d'extension des contrôles IR et RS‑232 entre la salle d'équipement et un point de connexion distant.

L'émetteur XTP dispose d'un port d'insertion IR et RS-232 permettant le contrôle bidirectionnel d'un appareil audiovisuel à l'aide du même câble fibre optique. Cette fonctionnalité simplifie l'intégration à un système de contrôle pour gérer l'appareil source. De plus, la communication Ethernet 10/100 centralisée peut être mise en place via le port d'extension Ethernet pour réduire le nombre de points de connexion indépendants nécessaires dans une installation.

Disponible en modèles multimode et monomode

Équipé de connecteurs LC standard, l'émetteur est disponible en deux formats : multimode et monomode. Le modèle XTP FT HD 4K MM supporte un câble fibre optique multimode OM4, généralement utilisé dans les tours de bureaux, les centres commerciaux et les grands lieux de culte, sur des distances de transmission moyennes inférieures ou égales à 500 m (1 640'). Le modèle XTP FT HD 4K SM supporte un câble monomode, offrant une capacité de transmission longue distance jusqu'à 10 km (6,21 miles). Il est principalement utilisé dans de larges installations, notamment des applications d'affichage dynamique et de mise en scène, ainsi que pour des connexions sur de très longues distances entre divers types d'emplacements, tels que des entreprises et des campus universitaires. Étant donné la transmission sûre de contenu et l'immunité aux interférences extérieures, les applications sur fibre optique sont également privilégiées dans les administrations publiques, les structures militaires et médicales, et dans d'autres environnements sensibles.

XTP Systems Extron

Les XTP Systems Extron offrent une solution de commutation et de distribution entièrement intégrée pour de nombreux formats numériques et analogiques. Ils supportent la connectivité locale ainsi que la transmission étendue de signaux vidéo haute résolution, audio, RS‑232, et Ethernet jusqu'à 100 m (330'), à l'aide d'un câble CATx blindé, et sur des distances bien plus étendues sur un câble fibre optique. Chaque système est conforme HDCP et offre une commutation numérique ultra-rapide et extrêmement fiable avec la technologie SpeedSwitch® Extron.

Une grille de commutation XTP CrossPoint est le composant central du système. Selon la taille du châssis, les grilles de commutation modulaires sont extensibles de 4x4 à 64x64 et peuvent être équipées de nombreuses cartes d'E/S XTP. Les cartes d'entrées et de sorties permettent de connecter directement des signaux HDMI, SDI, DVI, VGA, vidéo et audio aux sources et aux displays placés à proximité, et d'étendre la transmission des signaux vers des points de connexion distants à l'aide des émetteurs et récepteurs XTP. Selon le modèle d'émetteur, la grille de commutation permet également d'alimenter un appareil XTP distant à l'aide d'un câble CATx.

L'application XTP System Builder, disponible en ligne, offre un accès pratique pour une conception complète de système. Cet outil dispose aussi d'une liste de composants, de tarifs, et d'une présentation de devis imprimables. Une fois que la commande est confirmée et reçue, le logiciel XTP System Configuration Software inclus assure une facilité et une rapidité d'installation et de configuration.

Afin de configurer, d'utiliser, et de contrôler un système en temps réel, le logiciel de contrôle intuitif vous offre une vue d'ensemble de tous les appareils XTP. Les XTP Systems sont conçus pour permettre un fonctionnement fluide en continu dans les applications les plus complexes, grâce à ses composants modulaires interchangeables à chaud, à ses nombreux émetteurs et récepteurs XTP, et au contrôle avancé du système sans interruption.
