Extron Three Input Transmitter - Multimode
Photo(s) non contractuelle(s)
zoom_out_map
chevron_left chevron_right

Extron Three Input Transmitter - Multimode

Garantie 3 ans

Points Forts du produit
  • Transmission sur de très longues distances des signaux vidéo analogique ou HDMI, audio stéréo et RS-232 via un câble fibre optique
  • Technologie entièrement numérique pour une transmission pixel à pixel des signaux jusqu'à 1920x1200 dont HDTV 1080p/60
  • Conversion numérique des formats vidéo analogiques et audio
  • Sortie HDMI amplifiée
  • Entrée avec sonde amplifiée
  • Key Minder® vérifie la compatibilité HDCP en continu pour une commutation rapide et fiable
Déclinaisons

Extron Three Input Transmitter - Multimode

GARANTIE
 3
ANS
60-1230-11

Extron Three Input Transmitter - Singlemode

GARANTIE
 3
ANS
60-1230-12


4 188,00 € TTC 3 490,00 € HT
TTC
ou réglez en :
Paiement en deux fois Paiement en trois fois Paiement en quatre fois avec Paiement fraction avec Alma

Sélectionnez Paiement fraction avec Alma au moment du paiement

en Paiement en deux fois en Paiement en trois fois en Paiement en quatre fois
Aujourd'hui*  €  €  €
Dans 1 mois  €  €  €
Dans 2 mois  €  €
Dans 3 mois  €
Total TTC  €  €  €
refresh Sur commande Le produit est en cours de réapprovisionnement et sera bientôt en stock.
Description

Extron Three Input Transmitter - Multimode

Dans la boîte
  • 1 Extron Three Input Transmitter  - Multimode

Extron Three Input Transmitter  - Multimode

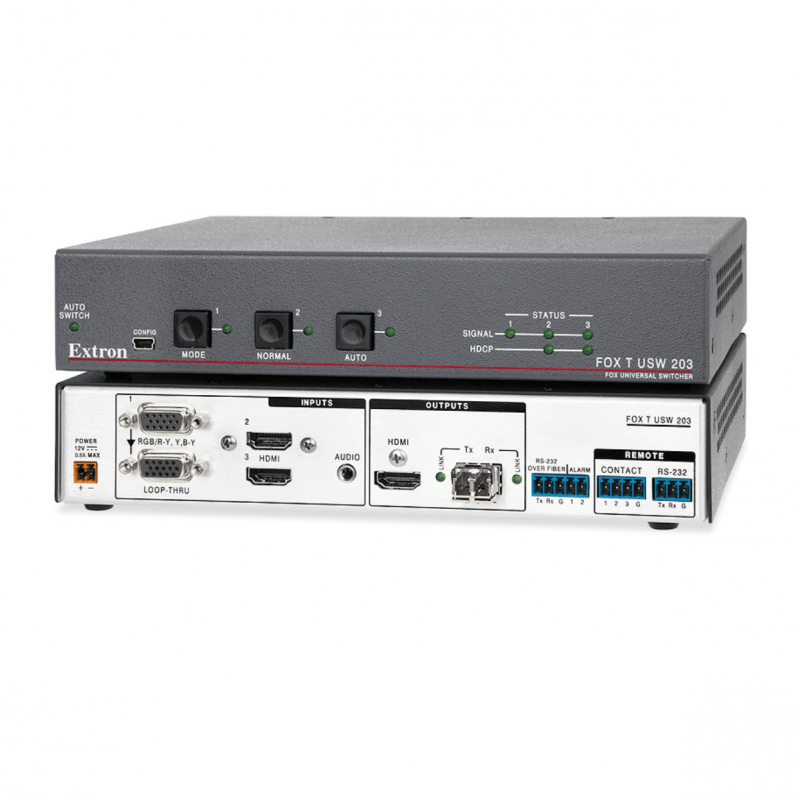

Le FOX T USW 203 d'Extron, un sélecteur à trois entrées avec sortie HDMI amplifiée et émetteur fibre optique, permet de transmettre sur de longues distances et sur fibre optique des signaux HDMI compatibles HDCP, RVBHV, vidéo composante HD, audio stéréo et RS-232. Extrêmement performant sur des images haute résolution, il s'appuie sur la technologie entièrement numérique d'Extron pour transmettre parfaitement pixel à pixel des images d'une résolution allant jusqu'à 1920x1200, HDTV 1080p/60 inclus. Conçu spécialement pour des installations audiovisuelles, l'émetteur offre un ensemble de caractéristiques appréciées des intégrateurs : une sorties HDMI amplifiée, un entrée en sonde VGA, EDID Minder®, Key Minder®, l'embeddage audio, les réglages du gain et de l'atténuation, la commutation automatique d'entrée et le contrôle de l'installation en temps réel.

Fiche technique
FOX T USW 203
 NOTE     The FOX T USW 203 is not compatible with the FOX 3G HD-SDI, FOX 3G DVC, or FOX AV models.
 NOTE     These units are class 1 laser products. They meet the safety regulations of IEC-60825.
 NOTE     *Appropriate HDMI to DVI-D cables or adapters are required for DVI signal input/output.
Optical fiber interconnection between transmitter or fiber matrix switcher and receiver
   Number/type  1 or 2 fiber optic
   Connectors  2 LC connectors
   Operating distance
      Singlemode  30 km (18.75 miles) with singlemode (SM) cables
      Multimode  300 m (984') with 62.5 µm OM1 multimode (MM) cables
1 km (3280') with 50 µm OM2 multimode (MM) cables
2 km (6561') with 50 µm OM3/OM4 2000/4700 MHz bandwidth laser optimized multimode cables
    NOTE     Operating distance is approximate. These are typical maximum distances that may vary depending on factors such as fiber type, fiber bandwidth, connector splicing, losses, modal or chromatic dispersion, environmental factors, and kinks.
   Nominal peak wavelength  850 nm for MM, 1310 nm for SM
   Data rate  4.25 Gbps
   Maximum pixel clock  165 MHz
   Transmission power
      Singlemode  -5 dBm, typical
      Multimode  -5 dBm, typical
   Maximum receiver sensitivity
      Singlemode  -18 dBm, typical
      Multimode  -12 dBm, typical
   Optical loss budget
      Singlemode  13 dB, maximum
      Multimode  7 dB, maximum
Video
   Digital
      Resolution range  640x480 up to 1920x1200, 480p, 576p, 720p, 1080i, 1080p @ 60 Hz sampled pixel for pixel; higher resolution 2K (2048x1080) @ 60 Hz undersampled
      Formats  RGB and YCbCr digital video
      Standards  DVI 1.0, HDMI compliant, HDCP 1.1, CEA-861E
   Analog
      Maximum resolution  Up to 1920x1200 or 1080p @ 60 Hz pixel for pixel
      Signal type  VGA-UXGA RGBHV, RGBS, component video
      Gain  Unity
      Pixel data bit depth  8 bits per channel, 3 channels (R, G, B; or YUV)
Video input and loop-through
   Digital
      Number/signal type  2 HDMI, DVI, or DisplayPort
      Connectors  2 female HDMI
      Equalization  Up to 50' of cable
   Analog
      Number/signal type  1 VGA-UXGA RGBHV, RGBS, component video (YUVp/HDTV)
1 Loop-thru VGA-UXGA RGBHV
      Connectors  1 female 15-pin HD
   Nominal level  1 Vp-p for Y of component video
0.7 Vp-p for RGB and for R-Y and B-Y of component video
   Minimum/maximum levels  Analog: 0.3 V to 0.75 Vp-p with no offset, terminated
   Impedance  75 ohms
   Horizontal frequency  30 kHz to 100 kHz
   Vertical frequency  24 Hz to 120 Hz
   Return loss  <-40 dB @ 5 MHz
Video output — switched, local
   Number/signal type  1 HDMI switched output
   Connectors  1 female HDMI
   Equalization  Up to 50' of cable
   Nominal level  0.8 Vp-p
Sync
   Input type  RGBHV, RGBS, bi- level and tri-level component video (480p, 576p, 720p, 1080i, 1080p)
   Input level  2.5 V to 5.0 Vp-p for RGBHV or RGBS
0.6 Vp-p for component video with tri-level sync
0.3 Vp-p for component video with bi-level sync
   Input impedance  510 ohms
   Polarity  Positive or negative (follows input or can be set by user)
Audio
   Gain
      Range  Adjustable, -18 dB to +10 dB
      Default  Balanced output: -6 dB
   Frequency response  20 Hz to 20 kHz ±0.5 dB
   THD + Noise  0.10% @ 1 kHz at nominal level
   S/N  >80 dB at maximum output (unweighted)
   Audio bits per sample  18 bits per channel, 2 channels (L, R)
   Sampling rate  48 kHz
Audio input
   Number/signal type  1 unbalanced stereo
   Connectors  (1) 3.5 mm mini stereo jack
   Impedance  >10k ohms unbalanced
   Nominal level  -10 dBV (316 mVrms)
   Maximum level  +7 dBV unbalanced
    NOTE     0 dBu = 0.775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu
Communications
   Serial control ports
      Control  1 RS-232, 3.5 mm captive screw connector, 3 pole (rear panel)
      Pass-through  1 RS-232, 3.5 mm captive screw connector, 5 pole (3 pins are used, "RS-232 Over Fiber", shared with alarm port) (rear panel)
   Baud rate and protocol
      Control  9600 baud, 8 data bits, 1 stop bit, no parity
      Pass-through  9600 to 115,200 baud
   Serial control pin configuration  1 = Tx, 2 = Rx, 3 = GND
   USB control port  1 front panel female mini USB B
   USB standards  USB 2.0, low speed
   Contact closure  (1) 3.5 mm captive screw connector, 4-pole
   Contact closure pin configuration  1 = input 1, 2 = input 2, 3 = input 3, 4 = GND
   Program control  Extron control/configuration program for Windows®
Extron Simple Instruction Set (SIS™)
General
   Power supply  External
Input: 100-240 VAC, 50-60 Hz
Output:  12 VDC, 1.5 A, 18 watts
   Power consumption
      Device  8.0 watts, 12 VDC
      Device and power supply  9.8 watts, 100-240 VAC, 50-60 Hz
   Temperature/humidity  Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling  Convection, vents on side panels
   Thermal dissipation
      Device  25.9 BTU/hr
      Device and power supply  32.1 BTU/hr
   Mounting
      Rack mount  Yes, with optional rack shelf
      Furniture mount  Yes, with optional under desk mounting kit
   Enclosure type  Metal
   Enclosure dimensions  1.75" H x 8.75" W x 6.0" D (half rack wide)
(4.4 cm H x 22.2 cm W x 15.2 cm D)
(Depth excludes connectors)
   Product weight  1.0 lbs (0.3 kg) per unit
   Regulatory compliance  CE, c-UL UL, CE**, C-tick, FCC Class A**, ICES, VCCI,
Complies with the appropriate requirements of RoHS, WEEE
   Product warranty  3 years parts and labor
   Everlast power supply warranty  7 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(4371-091118-D10)
