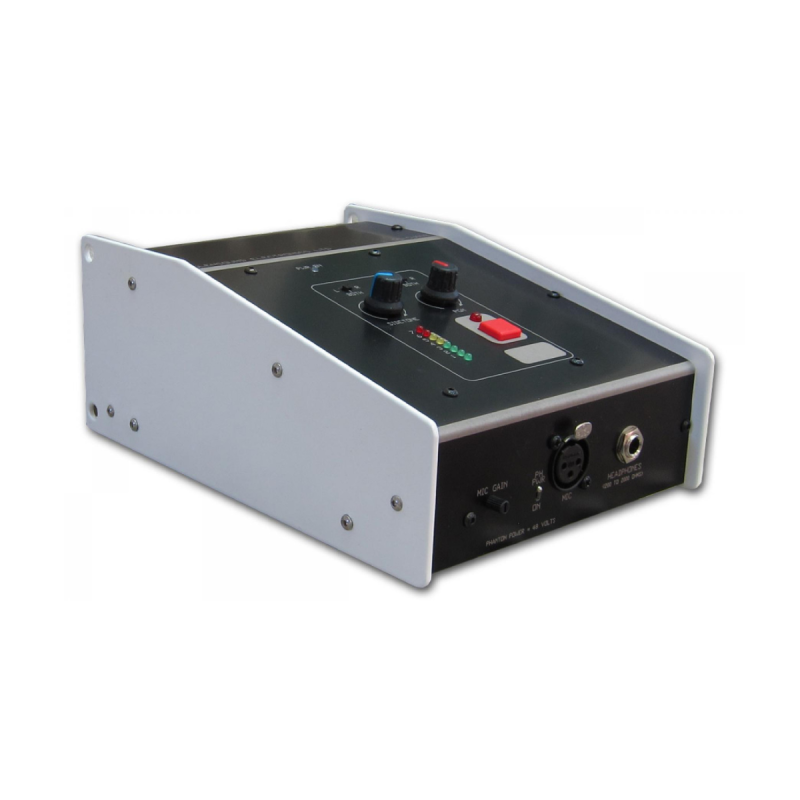

Glensound Pupitre de commentateur avec circuit d'ordre

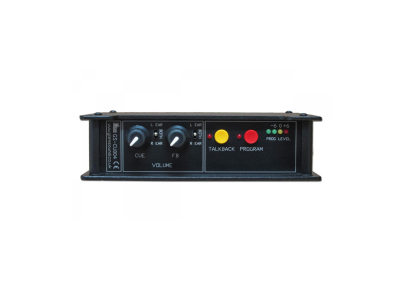

Glensound Single Comms Box no talkback 4 wires

La GS-CU008 est une interface micro et casque à usage général très populaire. Sa flexibilité a donné lieu à diverses conceptions personnalisées avec plusieurs entrées micro ou plusieurs entrées de monitoring. Ces options peuvent s'interfacer avec des systèmes sans fil ou être utilisées pour la description audio.

Entrées

L'entrée du panneau avant est équilibrée par transformateur au niveau du microphone avec un commutateur d'alimentation fantôme 48 V sélectionnable. Un petit potard se trouve sur le panneau avant pour régler le contrôle du gain, et le commutateur d'activation/désactivation du micro peut également être réglé pour agir comme un commutateur de toux. Pour optimiser l'entrée vocale, un filtre passe-bande est utilisé.

Sorties/Talkback

Il y a une sortie de programme symétrique à transformateur unique. Le niveau de sortie est configurable par un sélecteur à trois positions qui est généralement utilisé avec le compresseur / limiteur actif au-dessus de 0dB. Le limiteur peut également être désactivé pour une sortie à 0dB. Si le compresseur/limiteur n'est pas nécessaire, mais qu'il faut plus de marge, l'utilisateur peut sélectionner une sortie -10dB sans compresseur/limiteur.

Monitoring

Il y a une seule entrée audio avec un potard variable pour le monitoring au casque d'un seul commentateur, avec un contrôle pour ajuster le niveau du sidetone dans le casque. Les deux potentiomètres sont dotés d'une commutation casque gauche/droite, ce qui facilite le réglage de toute entrée de chaque côté du casque. L'opérateur dispose d'une seule prise casque de 6,35 mm. Il y a un compteur PPM à 7 segments LED.

Alimentation

Alimentation interne à découpage 90-240v AC. Une entrée d'alimentation externe est également fournie sur une XLR à 4 broches 10-18v DC.
