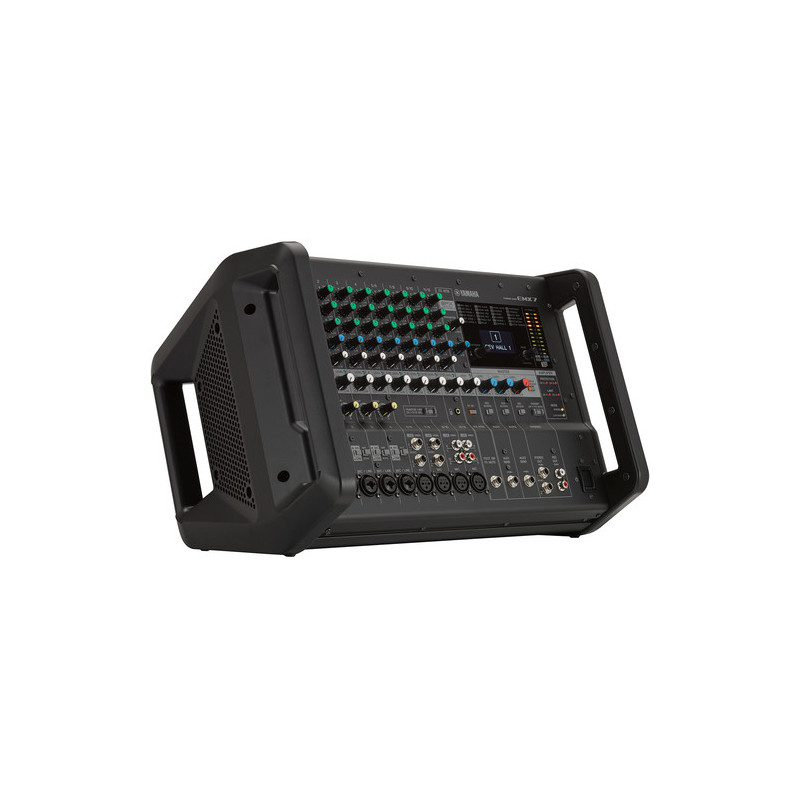

Yamaha EMX7 Console de mixage 12 entrées 710W rackable 19"

Caractéristiques des entrées analogiques

Connecteurs d'entrée Canaux 1-4 : 4x Combo XLR-1/4" / 6,35 mm

Canaux 5/6 : 1x XLR, 2x 1/4" / 6,35 mm

Canaux 7/8 : 1x XLR, 2x 1/4" / 6,35 mm

Canaux 9/10 : 1x XLR, 2x RCA

Canaux 11/12 : 1x XLR, 2x RCA, 1x mini-jack stéréo 1/8" / 3,5 mm

Impédance de charge Canaux 1-4 (XLR Mic/Line) : 3 kOhms réels, 50-600 Ohms nominaux avec micros

Canaux 1-4 (1/4" Mic/Line) : 8 kOhms, 600 Ohms nominal avec lignes

Canal 4 (1/4", Hi-Z Engaged) : 1 MOhms réel, 10 kOhms lignes nominales

Canaux 5-12 (XLR) : 2 kOhms réels, 50 - 600 Ohms micros nominaux

Canaux 5-12 (1/4", RCA, 1/8") : 10 kOhms réels, 600 Ohms lignes nominales

Sensibilité du niveau d'entrée

Canaux 1-4 (XLR, micro) : -60 dBu (0,775 mV)

Canaux 1-4 (XLR, ligne) : -30 dBu (24,5 mV)

Canal 1-4 (1/4", micro) : -50 dBu (2,45 mV)

Canal 1-4 (1/4", ligne) : -20 dBu (77,5 mV)

Canal 4 (Hi-Z activé, micro) : -50 dBu (2,45 mV)

Canal 4 (Hi-Z activé, ligne) : -20 dBu (77,5 mV)

Canaux 5-12 (XLR) : -60 dBu (0,775 mV)

Canaux 5-8 (1/4") : -20 dBu (77,5 mV)

Canaux 9-12 (RCA, 1/8") : -8 dBu (316 mV)

Nominal

Canaux 1-4 (XLR, micro) : -43 dBu (5,48 mV)

Canaux 1-4 (XLR, ligne) : -13 dBu (173 mV)

Canal 1-4 (1/4", micro) : -33 dBu (17,3 mV)

Canal 1-4 (1/4", ligne) : -3 dBu (548 mV)

Canal 4 (Hi-Z activé, micro) : -33 dBu (17,3 mV)

Canal 4 (Hi-Z activé, ligne) : -3 dBu (548 mV)

Canaux 5-12 (XLR) : -43 dBu (5,48 mV)

Canaux 5-12 (1/4", RCA, 1/8") : -3 dBu (548 mV)

Maximum avant clip

Canaux 1-4 (XLR, micro) : -15 dBu (138 mV)

Canaux 1-4 (XLR, ligne) : +15 dBu (4,36 V)

Canal 1-4 (1/4", micro) : -5 dBu (436 mV)

Canal 1-4 (1/4", ligne) : +25 dBu (13,8 V)

Canal 4 (Hi-Z activé, micro) : -5 dBu (436 mV)

Canal 4 (Hi-Z activé, ligne) : +20 dBu (7,75 V)

Canaux 5-12 (XLR) : -15 dBu (138 mV)

Canaux 5-12 (1/4", RCA, 1/8") : +25 dBu (13,8 V)

Caractéristique de sortie analogique

Connecteurs de sortie Sortie stéréo (L/R) : 2x 1/4" / 6,35 mm symétriques

Aux Sends (1/2) : 2x 1/4" / 6,35 mm symétriques

Rec Out (L/R) : 2x RCA asymétriques

Impédance sortie stéréo (L/R) : 600 Ohms réels, lignes 10 kOhms

Aux Sends (1/2) : 600 Ohms réels, lignes 10 kOhms

Rec Out (L/R) : 600 Ohms réels, 10 kOhms lignes

Niveau de sortie Stereo Out (L/R) : +4 dBu (1,228 V) nominal, +20 dBu (7,75 V) max avant écrêtage

Aux Sends (1/2) : +4 dBu (1,228 V) nominal, +20 dBu (7,75 V) max avant écrêtage

Rec Out (L/R) : -10 dBV (0,308 V) nominal, +18 dBV (7,75 V) max avant écrêtage

Sorties haut-parleur

Connecteurs Haut-parleurs A/B : 2x Neutrik speakON NL4, 1/4" / 6,35 mm

Impédance Impédance source réelle : < 0,1 Ohms

Pour une utilisation avec Nominal : haut-parleurs 4 ohms, haut-parleurs 8 ohms

Niveau de sortie Haut-parleurs 4 ohms : 600 W (1 Hz THD+N < 1 %), 710 W (1 kHz THD+N < 10 % [CEA2006])

Haut-parleurs 8 ohms : 400 W (1 Hz THD+N < 1 %), 500 W (1 kHz THD+N < 10 % [CEA2006])

Spécifications générales

Puissance de sortie 1 kHz THD+N < 10 % (CEA2006) : 710 W + 710 W (4 Ohms), 500 W + 500 W (8 Ohms)

1 kHz THD+N < 1 % : 600 W + 600 W (4 Ohms), 400 W + 400 W (8 Ohms)

Réponse en fréquence Réponse en fréquence Se référer au niveau de sortie nominal à 1 kHz

Entrée vers les haut-parleurs : +1/-3 dB (40 Hz à 20 kHz)

Entrée vers sortie stéréo, envoi Aux 1/2 : +0,5/-1,0 dB (20 Hz à 20 kHz)

Entrée THD + N vers les haut-parleurs (micro/ligne) : 0,1 % à 10 W (40 Hz à 20 kHz)

Entrée vers les haut-parleurs (Ligne - Canaux 1-4) 0,04 % à 65 W (1 kHz)

Entrée vers sortie stéréo, envoi Aux 1/2 (micro/ligne) : 0,02 % à +14 dBu (20 Hz à 20 kHz)

Entrée vers sortie stéréo, envoi Aux 1/2 (ligne - canaux 1-4) : 0,007 % à +20 dBu (1 kHz)

Bourdonnement et bruit EIN : -117 dBu

Bruit de sortie résiduel

Entrée vers les haut-parleurs : -70 dBu (40 Hz à 20 kHz, niveau maître stéréo : min)

Entrée vers sortie stéréo, départs Aux 1/2 : -82 dBu (20 Hz à 20 kHz, niveau maître stéréo : min)

Diaphonie (1 kHz) : -85 dB

Canaux d'entrée mono (micro/ligne) : 8

Stéréo : (Ligne) : 4

Total : 12

Canaux de sortie Haut-parleurs : A/B

Envoi Aux 1

Envoi Aux 2

Sortie stéréo : L/R

Sortie d'enregistrement : L/R

Autobus stéréo : 1

Aux : 2 (y compris FX)

Pad Canaux 1-4 : 30 dB

Canal d'entrée Hi-Z 4 : pris en charge

Filtre passe-haut HPF (canaux 1-3) : 80 Hz, -12 dB/octave

Section d'égalisation haute : 10 kHz +15/-15 dB

Médium : 2,5 kHz +15/-15 dB

Basse : 100 Hz +15/-15 dB

Compresseur Compresseur à bouton unique

Indicateur de niveau audio 2x indicateur LED 12 points : (-30, -25, -20, -15, -10, -6, -3, 0, +3, +6, +10, Peak)

Algorithme SPX d'effets intégrés : 24 programmes

Canal de sortie Fonction Égaliseur graphique

Processeur de haut-parleur

Suppresseur de Larsen

Alimentation fantôme +48 V

Activation/désactivation de la coupure de l'effet d'entrée de l'interrupteur au pied

Protection de la charge de protection : défaut CC

Protection de l'amplificateur : protection contre la surchauffe, protection contre les surintensités, protection intégrale de l'alimentation

Protection de l'alimentation : protection contre la surchauffe, protection contre les surintensités

Alimentation requise : 100-240 VCA, 50/60 Hz

Consommation électrique : 45 W (inactif) / 250 W (puissance 1/8)

Température de fonctionnement 0 à 40°C

Dimensions 464,8 x 307,3 x 325,1 mm

Poids 9,5 kg
