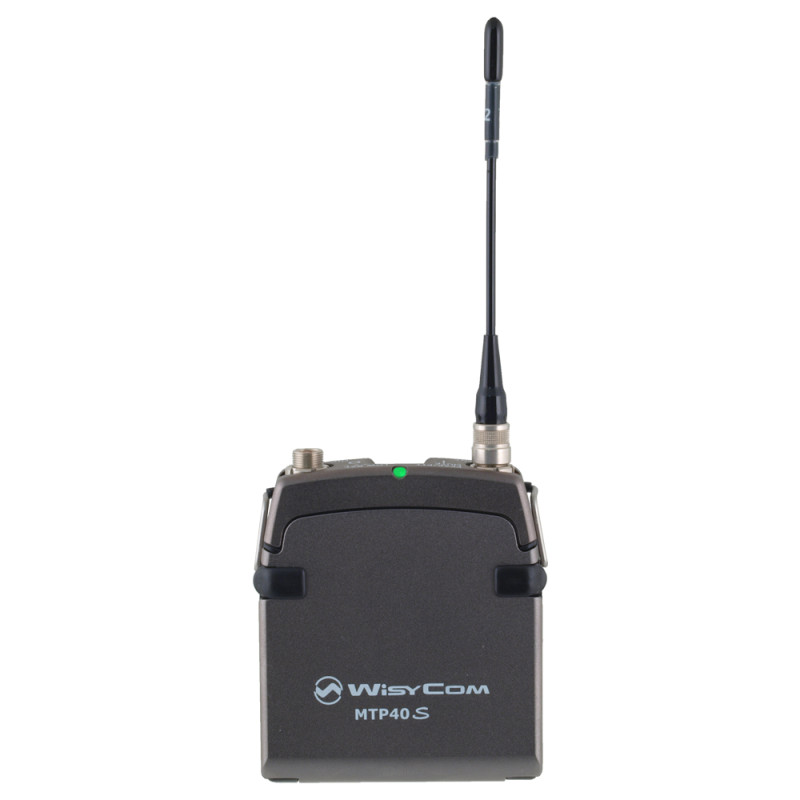

Wisycom MTP40 - Emetteur de poche UHF

Points Forts du produit
  • Très petit et léger pour une utilisation pratique sur le terrain.
  • Écran OLED facile à utiliser avec des boutons dédiés et un sélecteur joggle.
  • Technologie Wisycom RF de pointe pour une meilleure robustesse contre le bruit et l'intermodulation.
  • Conception miniature avec circuit imprimé flexible pour une fiabilité prolongée.
  • Autonomie de batterie allant jusqu'à 14 heures pour une utilisation prolongée.
close Rupture de stock Cet article n'est plus disponible.
Description

Wisycom MTP40 - Emetteur de poche UHF

Wisycom MTP40 - Emetteur de poche UHF



Le MTP40S est un émetteur de poche extrêmement petit et léger spécialement conçu pour les applications professionnelles de microphones sans fil. Très facile et rapide à utiliser grâce à l'écran OLED, aux boutons dédiés et au sélecteur joggle. Le MTP40S bénéficie également de la dernière technologie Wisycom RF ainsi que d'une robustesse accrue contre le bruit et l'intermodulation.



Fonctionnalités améliorées :

– Nouvel écran OLED blanc (128 x 32 pixels)

– Limiteur HW intégré



Bande passante jusqu'à 193 MHz dans la gamme 470/663 MHz (autres sur demande)

Extension dynamique d'entrée avec un limiteur HW intégré (30 dB au-dessus du pic)

Robustesse accrue contre les auto-interférences et les performances de l'antenne grâce à un circuit propriétaire "d'annulation d'intermodulation"

Conception miniature avec circuit imprimé flexible (pas de connecteurs) pour une fiabilité prolongée

Corps en alliage métallique ultra-léger (80g sans piles)

Systèmes de multicompression sélectionnables par l'utilisateur :

ENR (bruit optimisé)

ENC (voix optimisée)

Pile : 2 piles alcalines AA, rechargeables NiMH ou lithium



Autonomie:

> 7h @ 100mW de puissance de sortie

> 10h @ 50mW de puissance de sortie

> 14h @ 10mW de puissance de sortie



Interface infrarouge pour la gestion et la mise à jour du firmware

Configuration facile et rapide grâce à un bouton de gain/fréq d'affichage Oled et un sélecteur joggle

Régulation étendue sur le gain d'entrée micro : 85 dB par pas de 1 dB

Niveau d'entrée maximum 26 dBu (écrêtage 15,5 V) pour se connecter directement aux tables de mixage et aux instruments

Alimentation fantôme 48 V pour utiliser un micro filaire via l'accessoire PHA48

Fiche technique

Plages de fréquences option B7 : 470 ÷ 663 MHz

Variante B3 : 510 ÷ 698 MHz

Option B2 : 566 ÷ 798 MHz

Option BP : 806 ÷ 810 MHz

Variante B8 : 940 ÷ 960 MHz

Options B6 : 960 ÷ 1160 MHz

Canaux commutables 2400 gérés en 40 groupes de 60 fréquences entièrement personnalisables par l'utilisateur

Fenêtre de commutation Jusqu'à 232 MHz, selon la bande (voir variantes ci-dessous)

Fréquences Circuit synthétiseur de fréquence Quartz PLL (pas de 25 kHz)

Erreur de fréquence ± 2,5 ppm, dans la plage de température nominale

Puissance RF commutable typ. 20 mW/ 20L mW / 50 mW /100 mW

remarque : dans certains pays, la puissance élevée peut être désactivée, pour la norme locale !

Connecteur d'antenne LEMO-F 1 broche

Modulation large bande FM, avec préaccentuation (Narrowband sur demande)

Déviation nominale ±40 kHz large bande (±25 kHz option bande étroite)

Déviation maximale ±56 kHz large bande (±35 kHz option bande étroite)

Émissions parasites < 2 nW

La fonction de télémétrie TX transmet également une sous-porteuse modulée numériquement, adaptée à :

▪ fonctionnement du squelch de tonalité

▪ surveillance à distance de la batterie

▪ Fonctionnement PTT (push to talk) en option

Système de réduction du bruit ENR (Wisycom Extended-NR), avec temps d'attaque et de récupération indépendants, optimisé pour le bruit

ENC (Wisycom Extended-NC), avec temps d'attaque et de récupération indépendants, optimisé pour la voix et avec préaccentuation réduite

Bande passante AF 45 Hz ÷ 21 KHz (3dB), 55 Hz ÷ 20 KHz (1dB) Large bande avec LPF à 20KHz

45 Hz ÷ 17 KHz (3dB), 55 Hz ÷ 15 KHz (1dB) Bande étroite avec LPF à 15kHz

Distorsion < 0,3 % (0,15 % typ.)

Rapport SND/D (analogique) typ. 115 dB (A)rms avec une déviation de 40 kHz ▪ typ. 121 dB (A)rms avec une déviation de 56 kHz

typ. 115 dB (A)rms avec écart de 25 kHz ▪ typ. 121 dB (A)rms avec une déviation de 35 kHz Bande étroite

Connecteur d'entrée audio LEMO ou DPA, gain sélectionnable -60 ÷ +40dB

Connecteur LEMO configurable sur le menu d'affichage "mic" en 5 options :

▪ '2 fils' : -54 dBu ÷ +26 dBu crête, pas de tension de polarisation

▪ « 2 fils + polarisation » : -54 dBu ÷ + 6 dBu crête, 5,5 V sur alimentation de polarisation 4k7

▪ ‘3 fils : -54 dBu ÷ +26 dBu crête

▪ « 2 fils & fantôme » : -54 dBu ÷ +26 dBu crête

▪ « 2 fils + polarisation et fantôme » : -54 dBu ÷ + 6 dBu crête, 5,5 V sur alimentation de polarisation 4k7

Connecteur DPA (connecteur audio microdot 2 broches) configurable uniquement

▪ '2 fils' : -54 dBu ÷ +26 dBu crête, pas de tension de polarisation

▪ '2 fils + polarisation' : -54 dBu ÷ + 6 dBu crête, 5,5 V sur alimentation de polarisation 4k7

Niveau d'entrée audio de -54 dBu (775 uV) à 26 dBu (15,5 V) à la déviation maximale (1 kHz), réglable par pas de 1 dB

Niveau d'entrée max +26 dBu (15,5 V) à l'écrêtage, +20 dBu (7,75 V) au niveau nominal

Interface de gestion IrDA

Indication LED RVB avec (rouge, vert et bleu) sur l'interrupteur d'alimentation sans fil :

▪ État de la transmission sans fil : VERT allumé/ROUGE éteint

▪ État de la durée de vie de la batterie : VERT fixe (> 25 %), clignote lentement (< 25 %), clignote rapidement (< 12 %)

▪ Coup d'œil de modulation (si activé et le limiteur désactivé) : ROUGE

▪ Statut Ptt : ROUGE si actif

▪ Limiteur en action : Bleu

Indication de la durée de vie de la batterie 8 étapes : 7 barres (100%-87%-75%-63-50%-38%-25%) et "barre vide" clignotant rapidement (12% restant)

Fonction PTT La broche 3 du connecteur AF peut être configurée sur un bouton-poussoir externe

Affichage Écran blanc OLED à contraste élevé (128 x 32 pixels)

Alimentation 2 piles de type AA (alcalines, rechargeables NiMH ou lithium)

Consommation électrique 250 mA à 2,6 V en moyenne (affichage éteint, puissance de 100 mW)

Autonomie de la batterie avec 2 piles alcalines AA

▪ env. 14 heures à 10 mW

▪ env. 10 heures à 50 mW

▪ env. 7 heures à 100 mW

▪ env. 6 heures @ 20mW Intermod Free Niveau "20L"

Plage de température -10 ÷ +55 °C

Dimensions 73,1mm x 64,5mm x 21,6mm (HxLxP) avec clip

Poids env. 85 g. sans piles (135g avec batt.)
