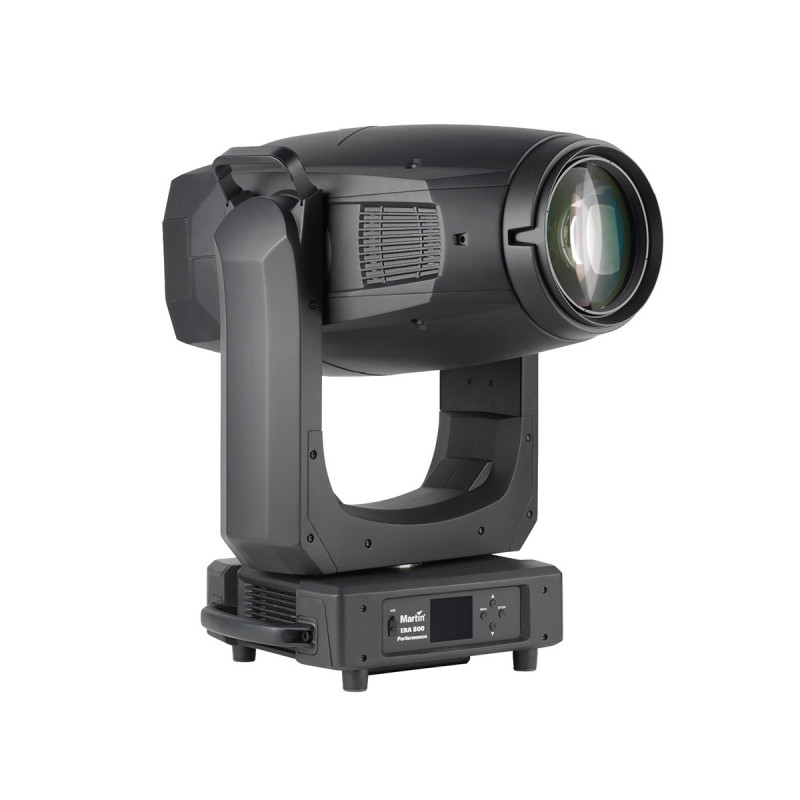

Martin Compact 800W LED

PHYSIQUE

• Poids : 41,0 kg (90,4 lb)
• Distance minimale de centre à centre dans une installation côte à côte : 730 mm (28,8 pouces)
• Longueur (tête) : 608 mm (24,0 pouces)
• Longueur (base) : 416 mm (16,4 pouces)
• Largeur (base) : 290 mm (11,4 pouces)
• Largeur (à travers l'empiècement) : 431 mm (17,0 po)
• Hauteur (tête droite vers le haut) : 802 mm (31,6 po)
• Hauteur (maximum) : 851 mm (33,5 pouces)

EFFETS DYNAMIQUES

• Effet d'obturateur électronique : effet stroboscopique, effets d'impulsion, ouverture instantanée et panne d'électricité
• Variation électronique : 0 - 100 %, quatre options de courbe de variation
• Mélange de couleurs : CMJ, variable indépendamment 0-100%
• Roue chromatique : 6 filtres de couleur plus ouverts
• Animation Gobo : Roue d'animation, indexation, rotation continue avec vitesse et direction variables
• Roue de gobos rotative : 6 gobos plus ouvert, rotation de la roue, rotation des gobos, indexation et shake
• Roue de gobos statique : 7 gobos plus ouvert, indexation de la roue, rotation et secousse
• Iris : 0-100 %
• Zoom : Motorisé
• Contrôle de la température de couleur : Variable 6500 - 2700 K
• Encadrement : Module d'encadrement rotatif, +/-60°, avec 4 lames d'encadrement complet contrôlables individuellement avec angle et position variables.
• Prisme : 2 prismes rotatifs/indexés (prisme circulaire à 4 facettes et linéaire à 6 facettes)
• Frost : effet de givre doux et effet de givre lourd
• Pan: 540°, contrôle grossier et fin et vitesse
• Inclinaison : 260°, contrôle grossier et fin et vitesse
• Focus: Motorisé

CONTRÔLE ET PROGRAMMATION

• Options de contrôle : DMX
• Contrôle 16 bits : gradation, CMJ, CTO, zoom, mise au point, panoramique et inclinaison
• Réglage et adressage : Panneau de commande avec écran LCD rétroéclairé
• Canaux DMX : 42
• Conformité DMX : USITT DMX512/1990
• Conformité RDM : ANSI/ESTA E1.20
• Émetteur-récepteur : RS-485 opto-isolé

OPTIQUE

• Diamètre de la lentille frontale : 160 mm (6,3 pouces)
• Plage de zoom : 7° - 56° (1:8)
• Source lumineuse : moteur LED 800 W
• Binning: Binning serré de couleur et de flux
• Durée de vie minimale des LED : 20 000 heures (jusqu'à > 70 % de puissance lumineuse)*
• *Chiffre du fabricant obtenu dans les conditions d'essai du fabricant

DONNÉES PHOTOMÉTRIQUES

• Puissance lumineuse du moteur léger : 70 000 lumens
• Taux de rafraîchissement des LED : 3600 Hz
• Standard
• Puissance lumineuse du luminaire : 35 000 lumens
• IRC (indice de rendu des couleurs) : > 70
• CQS (échelle de qualité des couleurs) : > 67
• TM-30 Rf (indice de fidélité IES TM-30-15) : > 65
• TM-30 Rg (indice de gamme IES TM-30-15) : > 93
• TLCI (indice de cohérence de l'éclairage de la télévision) : > 44
• CCT : 6900 K (+/- 250 K)
• Intensité lumineuse maximale : 1 870 000 cd
• Avec filtre CRI Boost en option
• Puissance lumineuse du luminaire : 25 000 lumens
• IRC (indice de rendu des couleurs) : > 79
• CQS (échelle de qualité des couleurs) : > 76
• TM-30 Rf (indice de fidélité IES TM-30-15) : > 77
• TM-30 Rg (indice de gamme IES TM-30-15) : > 98
• TLCI (indice de cohérence de l'éclairage de la télévision) : > 57
• CCT : 6500 K (+/- 250 K)
• Intensité lumineuse maximale : 1 276 000 cd

CONSTRUCTION

• Boîtier : thermoplastique ignifuge à fort impact
• La couleur noire
• Indice de protection : IP 20

GOBOS

• Maximum image diameter: 25 mm (0.98 in.)
• Gobo material: Borofloat 33
• External diameter: 30.0 mm +0 / -0.2 mm (1.181 in. +0 / -0.008 in.)
• Maximum gobo thickness: 1.1 mm (0.04 in.)
• Coating: Heavy matted aluminum

INSTALLATION

• Mounting points: 2 pairs of 1/4-turn points for 106 mm (4.17 in.) center-to-center omega brackets
• Location: Dry location only, must be fastened to surface or structure
• Orientation: Any
• Distance minimale aux matériaux combustibles : 0,2 m (8 po)
• Distance minimale aux surfaces éclairées : 2,0 m (6,6 pi)

CONNEXIONS

• Entrée/sortie de données DMX et RDM : XLR verrouillable à 5 broches
• Entrée d'alimentation secteur. : Prise Neutrik TRUE1, accepte le connecteur TRUE1 NAC3FX-W (TOP)
• Débit secteur : prise Neutrik TRUE1, accepte le connecteur TRUE1 NAC3MX-W (TOP)

ÉLECTRIQUE

• Alimentation CA : 100-240 VAC (nominal), 50/60 Hz
• Bloc d'alimentation : mode de commutation électronique à sélection automatique
• Courant d'appel RMS demi-cycle à 230 V, 50 Hz : 10,3 A
• Consommation d'énergie typique, tous les effets sont statiques, puissance lumineuse nulle : 64 W
• Consommation électrique totale maximale : 1397 W
• MCB (disjoncteur miniature) recommandé selon IEC 60898/UL489/CSA C22.2 n° 5 : Type D

PUISSANCE ET COURANT TYPIQUES

• 120 V, 60 Hz : 10,8 A, 1270 W, FP 0,99
• 230 V, 50 Hz : 5,5 A, 1240 W, PF 0,97
• Les chiffres sont typiques, pas maximum. Mesures effectuées à tension nominale avec toutes les LED à pleine intensité. Prévoir un écart de +/- 10 %. PF = facteur de puissance

THERMIQUE

• Refroidissement : Air pulsé (régulé en température, faible bruit)
• Température ambiante maximale (Ta max.) : 40° C
• Température ambiante minimale (Ta min.) : 0° C
• Température de surface maximale, en régime permanent, à une température ambiante de 40 °C : 75 °C (167 °F)
• Dissipation thermique totale (calculée, +/- 10 %) : 4 340 BTU/h.

APPROBATIONS

• Sécurité UE : EN 60598-2-17 (EN 60598-1), EN 62471, EN 62493
• UE CEM : EN 55015 ; EN 55032 ; EN 55035 ; EN 61000-3-2,-3 ; EN 61547
• Sécurité américaine : UL 1573
• CEM des États-Unis : FCC partie 15 classe B
• Sécurité canadienne : CSA C22.2 No. 166
• EMC canadien : ICES-003 classe B, ICES-005 classe B
• Australie/NZ : RCM
• Certification CB mondiale/IECEE : IEC 60598-2-17 (IEC 60598-1)
