Extron EDID Emulator with EDID Minder® for DVI

Garantie 1 an

Points Forts du produit

EDID Minder^® gère automatiquement la communication EDID entre les appareils connectés — EDID Minder garantit l'affichage correct de l'ensemble des sources et une transmission fiable du contenu vers l'appareil d'affichage.
Gestion EDID continue avec les sources DVI
Résolutions et taux de rafraîchissement sélectionnables — L'EDID pré-stocké est communiqué à la source conformément à la résolution et au taux de rafraîchissement sélectionnés par l'utilisateur.
Mode de capture EDID — Lors d'une connexion à un appareil d'affichage, l'EDID 101D permet de capturer et de stocker les informations EDID à partir de l'appareil d'affichage.
Possibilité d'alimentation directement depuis la source DVI — L'EDID 101D peut être alimenté via le signal source DVI entrant, évitant ainsi de devoir installer une nouvelle source d'alimentation.

348,00 € TTC 290,00 € HT

TTC

Produit temporairement indisponible. Recevoir une notification dès réapprovisionnement.

Votre demande est confirmée. Vous serez prévenu par mail dès que nous auront à nouveau du stock pour cet article

Description

Extron EDID Emulator with EDID Minder® for DVI

Dans la boîte

Émulateur EDID avec EDID Minder pour DVI

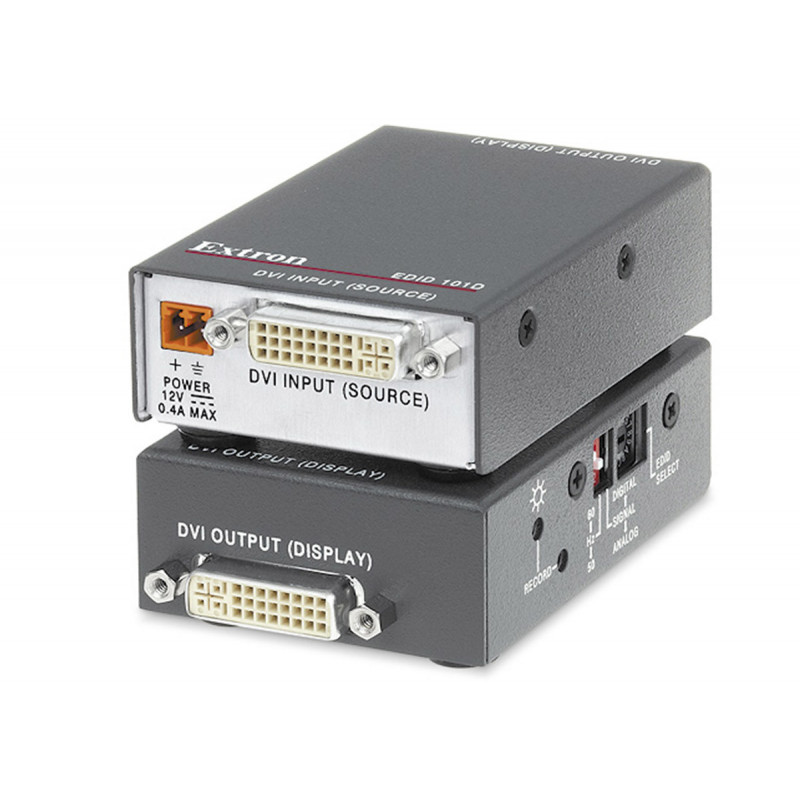

Extron - EDID 101D - emulateur EDID avec EDID Minder pour DVI

L'EDID 101D Extron est un émulateur EDID destiné aux sources sortant en RVBHV, et DVI single-link et dual-link. Il dispose d'EDID Minder^®, une technologie exclusive Extron conçue pour fournir une gestion automatique et continue de données EDID (Extended Display Identification Data). L'EDID Minder assure une bonne mise en marche de la source et une transmission fiable du contenu. L'EDID pré-enregistré est communiqué à la source selon la résolution et le taux de rafraîchissement définis par l'utilisateur. L'EDID 101D peut aussi être paramétré pour capturer et stocker les informations EDID lorsqu’il est connecté à un appareil d'affichage. L'EDID 101D peut être alimenté directement à partir de la source DVI ou avec une source d'alimentation externe optionnelle, et est est placé dans un boîtier compact de 2,5 cm (1') de hauteur et d'1/8 de rack de largeur, garantissant ainsi une installation ergonomique et peu encombrante.

Fiche technique

Video — EDID 101D, digital signals
Maximum data rate	10 Gbps (3.3 Gbps per color)
Maximum pixel clock	330 MHz (165 MHz per link)
Resolution range	Up to 2560x1600 @ 60 Hz
Formats	RGB and YCbCr digital video
Standards	DVI 1.0, EDID 1.3

Video input — EDID 101D, digital signals
Number/signal type	1 dual or single link DVI-D
Connectors	1 female DVI-I

Video output — EDID 101D, digital signals
Number/signal type	1 dual or single link DVI-D
Connectors	1 female DVI-I

Video — EDID 101D, analog signals; EDID 101V
Bandwidth	350 MHz (-3 dB)
Gain	Unity

Video input — EDID 101D, analog signals; EDID 101V
Number/signal type	1 analog VGA-UXGA RGBHV, RGBS, RGsB, RsGsBs
Connector	1 female 15-pin HD
Nominal level	0.7 Vp-p for RGB
Minimum/maximum levels	Analog: 0.3 V to 1.5 Vp-p with no offset
Impedance	75 ohms
Horizontal frequency	15 kHz to 145 kHz
Vertical frequency	30 Hz to 170 Hz

Video output — EDID 101D, analog signals; EDID 101V
Number/signal type	1 analog RGBHV, RGBS, RGsB,RsGsBs (follows input)
Connector	1 female 15-pin HD
Minimum/maximum levels	Follows input
Impedance	75 ohms

General
Power	Supplied by the 5 V signal from a DVI source (pin 14), a VGA^* source (pin 9), or from an external power supply
External power supply	100 VAC to 240 VAC, 50-60 Hz, external; to 12 VDC, 1 A, regulated
Power input requirements	12 VDC, 0.05 A
Temperature/humidity	Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
Cooling	Convection, no vents
Rack mount	Yes, with optional 1U rack shelf
Enclosure type	Metal
Enclosure dimensions	1.0' H x 2.2' W x 3.0' D (one-eighth rack wide) (2.5 cm H x 5.6 cm W x 7.6 cm D)
Product weight	0.4 lbs (0.2 kg)
Shipping weight	2 lbs (1 kg)
Vibration	ISTA 1A in carton (International Safe Transit Association)
Safety	CE, c-UL, UL
EMI/EMC	CE, C-tick, FCC Class A, ICES, VCCI Class A
Environmental	Complies with the appropriate requirements of RoHS, WEEE
Product warranty	3 years parts and labor
