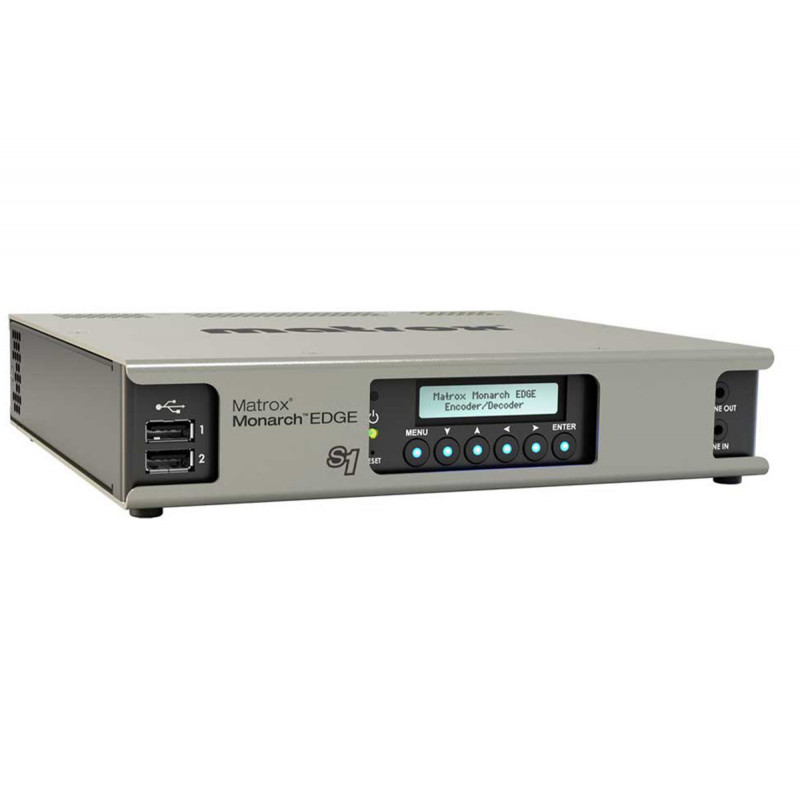

Matrox Monarch Edge S1 (10-Bit Encoder & Decoder)

Garantie 1 an

Points Forts du produit

Audio analogique ou intégré professionnel
Entrée Genlock
Compact 1RU de haut, 1⁄2 RU de large
Écran LCD du panneau avant pour l'état et la configuration
Batterie faible
Application Windows dédiée au Matrox Monarch EDGE Control Hub

6 492,00 € TTC 5 410,00 € HT

TTC

Produit temporairement indisponible. Recevoir une notification dès réapprovisionnement.

Votre demande est confirmée. Vous serez prévenu par mail dès que nous auront à nouveau du stock pour cet article

Description

Matrox Monarch Edge S1 (10-Bit Encoder & Decoder)

Dans la boîte

Appareil Monarch EDGE
Bloc d'alimentation Matrox Monarch EDGE
Comprend un cordon d'alimentation IEC-C14 (US, UK, AUS, EUR)

Matrox Monarch Edge S1 (10-Bit Encoder & Decoder)

Améliorez de manière abordable les flux de travail de production à distance (REMI) avec Monarch EDGE S1. Appareil d'encodage / décodage simultané, le Monarch EDGE S1 permet aux utilisateurs de fournir des retours aux équipes de production multi-caméras sur le terrain. Monarch EDGE S1 offre une entrée 3G-SDI, permettant aux flux de programmes provenant du studio d'être encodés pour un transport sécurisé via des connexions Internet privées ou publiques.

Sur les sites distants, Monarch EDGE S1 peut décoder une source HD et une sortie via une connexion 3G-SDI pour la distribution de la source du programme. Comme les opérations d'encodage et de décodage peuvent se produire simultanément, un seul contributeur de caméra sur le terrain peut utiliser cet appareil à la fois pour envoyer un flux de haute qualité au studio et pour recevoir le flux de programme produit par le studio.

Grandes productions, faible encombrement

Monarch EDGE Big Productions, faible encombrement

Rassembler des invités distants et des talents à partir de lieux séparés pour des productions en direct n'a jamais été aussi simple. La capacité du Monarch EDGE S1 à coder et décoder simultanément les flux HD fournit aux participants distants un seul canal de codage tout en décodant un canal de retour. Cette fonctionnalité Monarch EDGE S1 - associée à la capacité de l'appareil à fournir certaines des latences les plus faibles du marché tout en utilisant Internet public - permet aux participants d'interagir avec le spectacle en direct et le panneau en temps quasi réel.

Conçu pour un encodage H.264 10 bits de haute qualité

Le moteur optimisé H.264 qui alimente le Monarch EDGE S1 maintient des débits de données exceptionnellement bas sans sacrifier la qualité. Si la qualité est de la plus haute importance, les flux peuvent être codés à 50 Mbps ou plus. L'entrée peut être diffusée à des résolutions allant jusqu'à 1080p60 à l'aide du profil d'encodage High 4: 2: 2 H.264. De plus, plusieurs processus peuvent être exécutés sur l'entrée via un puissant moteur de mise à l'échelle et de désentrelacement. Cela permet à l'entrée d'être diffusée simultanément à plusieurs résolutions et débits binaires, ce qui est utile pour la surveillance à distance.

Latence exceptionnellement faible

De faibles latences de transport du signal sont nécessaires pour faciliter une interaction transparente entre le personnel du studio de production et le personnel sur place sur le lieu de l'événement. Avec des latences verre à verre aussi faibles que 100 ms entre les appareils Monarch EDGE S1, le personnel du lieu de production peut bénéficier de la visualisation des retours de la diffusion en direct en temps quasi réel. De plus, lorsqu'une production en direct a des exigences d'invité distant, ces latences ultra-faibles peuvent faciliter les interactions en temps quasi réel entre les haut-parleurs.

Protocoles flexibles, streaming sécurisé

Il existe une variété de protocoles de streaming disponibles pour les utilisateurs du Monarch EDGE S1 pour une utilisation lors de productions à distance (REMI). Sur les réseaux fermés, les flux MPEG-2 TS ou RTSP peuvent être sélectionnés pour la livraison. Pour les destinations basées sur le cloud, ou lorsque le réseau est encombré, SRT peut être plus approprié. SRT est un format open-source qui offre la fiabilité de RTMP, tout en réduisant la latence, pour une utilisation sur des réseaux ouverts. Les flux SRT peuvent également être chiffrés si la sécurité est un problème. Monarch EDGE S1 prend en charge le traitement des protocoles MPEG-2 TS, RTSP et SRT pour les opérations d'encodage et de décodage.

Gardez-le synchronisé

Lorsque plusieurs encodeurs Monarch EDGE se trouvent à un emplacement distant, ils peuvent partager une seule horloge pour s'assurer qu'ils sont encodés de manière synchronisée. Pour obtenir les meilleurs résultats, les caméras alimentant les encodeurs doivent être genlockées ensemble pour garantir que chaque image est capturée en phase. Le Monarch EDGE S1 dispose également d'une entrée genlock afin qu'une alimentation de sortie SDI soit synchronisée avec les autres signaux SDI provenant du studio.

Tally et talkback simples et faciles à utiliser

Monarch EDGE S1 offre le transfert des signaux tally1 et des canaux de talkback indépendants pour faciliter la communication entre les opérateurs de caméra sur place et le personnel en studio.

Contrôle pratique et centralisé

Le Monarch EDGE Control Hub est une application puissante qui permet la gestion et la configuration à distance de toutes les unités Monarch EDGE du réseau. Ce logiciel pratique fournit aux utilisateurs autorisés des vues de haut niveau de tous les appareils du réseau et permet un accès et un contrôle complets à partir d'une interface unique et facile à utiliser.

Aperçu localisé

Les utilisateurs du Monarch EDGE S1 peuvent prévisualiser l'entrée, la sortie ou les deux simultanément sur un moniteur de bureau. Monarch EDGE Control Hub permet aux utilisateurs de configurer la manière dont ils souhaitent prévisualiser une source d'entrée audio. À partir du DisplayPort et de la sortie de ligne, les utilisateurs peuvent choisir de surveiller ou de désactiver l'entrée audio.

Conception robuste et pratique

L'encodeur et le décodeur Monarch EDGE ont été conçus dans un souci de fiabilité. Un écran LCD à l'avant de l'appareil permet à l'utilisateur d'accéder rapidement à ses paramètres d'état et de configuration. Un connecteur d'alimentation verrouillable protège contre la perte de connexion pendant la production. Les ports Ethernet redondants (1 GbE) permettent aux utilisateurs de contrôler l'appareil à partir d'un port tout en envoyant de la vidéo à partir d'un deuxième port. Les utilisateurs peuvent choisir d'envoyer les mêmes flux à partir de chaque port tout en empruntant des chemins réseau complètement séparés. Enfin, la conception compacte du Monarch EDGE permet de l'installer dans un fly-pack ou avec une deuxième unité Monarch EDGE dans un espace rack 1RU.

Fiche technique

Numéro d'article	MDG2 / ED10 / I (codage / décodage 4: 2: 0 8 bits, 4: 2: 0 10 bits et 4: 2: 2 10 bits)
Facteur de forme	Appareil autonome Montable en rack: 1U, 1/2 rack (horizontal)
Connectivité
Entrée vidéo	1x entrée 3G SDI 2x ports réseau SFP 28 (jusqu'à 25 Gbit / s) * * Activé avec la future mise à jour du micrologiciel
Résolutions d'entrée vidéo	1080p à 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 ips 1080i à 25, 29,97, 30 ips 720p à 50, 59,94, 60 ips
Sortie vidéo	1x sortie 3G SDI par ST 425 (mappage de niveau A uniquement) 2x ports réseau SFP 28 (jusqu'à 25 Gbit / s) * * Activé avec la future mise à jour du micrologiciel
Résolutions de sortie vidéo	1080p à 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 ips 1080i à 25, 29,97, 30 ips 720p à 50, 59,94, 60 ips
Genlock	• Entrée genlock à deux ou trois niveaux
Traitement des données auxiliaires VANC (SDI et IP) *	• Sous-titrage codé (CC) intégré au traitement VANC comme CEA-608/708 • Code temporel à intervalle vertical (RP-188) • Métadonnées HDR et colorimétrie * Activé avec la future mise à jour du micrologiciel
Entrée audio	Numérique: 16x canaux d'audio SDI intégré sont pris en charge par entrée, et 8x canaux de support audio par encodage à l'aide de SRT ou MPEG2 TS. Analogique: 2x canaux d'entrée audio analogique symétrique via le connecteur XLR * Niveau de ligne * Disponible via un câble audio en option
Sortie audio	Numérique: 8x canaux de prise en charge audio intégrée par sortie SDI. Analogique: 2x canaux de sortie audio analogique symétrique via le connecteur XLR * 1 canal de sortie audio stéréo asymétrique via un connecteur TRS 1/8 ” * Disponible via un câble audio en option
Ports USB	2x USB 2.0 (avant) 1x USB 3.0 (arrière)
Aperçu de la confiance	1x DisplayPort 1.1 Résolution maximale: 1920 x 1080
Prise en charge multi-unités	Oui
Performance
Espace colorimétrique et sous-échantillonnage de la chrominance	4: 2: 0 (8 bits et 10 bits) 4: 2: 2 (8 bits et 10 bits)
Traitement vidéo et audio
Synchronisation de trame	Oui
Mise à l'échelle vidéo	Détartreur et désentrelaceur multi-tap 10 bits haute qualité
Désentrelacement vidéo	Oui
Format d'encodage audio	AAC-LC
Fréquence d'échantillonnage audio	48 kHz lors de la numérisation à partir d'une source analogique
Débits audio	Plage de 32 kbps à 256 kbps
Codec
Formats d'encodage vidéo	H.264 / MPEG-4 partie 10 (AVC)
Profils d'encodage	Jusqu'au profil High 4: 2: 2 (Hi422P)
Plage de débits binaires de l'encodeur	Vidéo: jusqu'à 120 Mbps
Contrôle du taux d'encodage	Cadences d'encodage offertes indépendamment des fréquences d'images d'entrée Taille et structure du GOP Prise en charge du débit binaire variable et constant
Niveau d'encodage	Jusqu'à 5,2
Codage
Capacité d'encodage	• Monarch EDGE S1 est capable d'envoyer de nombreux flux à partir d'une seule entrée • Chaque flux peut avoir une résolution, un profil de codage et un débit binaire différents
Latence d'encodage	Latence aussi faible que 50 ms (transferts réseau et opération de décodage non inclus dans la valeur)
Décodage
Capacité de décodage	1 x 1 920 x 1 080 60p
Décodage de la latence	Latence aussi faible que 50 ms (transferts réseau et opération d'encodage non inclus dans la valeur)
Protocoles de décodage	SRT RTSP MPEG-2 TS sur UDP
Enregistrement
Format de fichier	MP4 MOV fMP4
Nom de fichier	Préfixe personnalisable (facultatif)
Horodatage	Automatique dans le nom de fichier
Programmabilité	Durée Fréquence des fichiers Longueur de fichier maximale Date et heure de début
Emplacements d'enregistrement	Ports USB locaux pour clé USB et disque dur externe Lecteur réseau partagé ou NAS
Réseau
Norme de réseau	2x RJ45, 100 / 1000BASE-T Ethernet 2x cage SFP28 compatible MSA prenant en charge les modules 10 GbE et 25 GbE * * Activé avec la future mise à jour du micrologiciel
Adressage IP	IPv4 IPv6 * DHCP (par défaut) et IP statique * Activé avec la future mise à jour du micrologiciel
Protocoles de streaming	MPEG-2 TS sur UDP (monodiffusion ou multidiffusion) RTP / RTSP RTP natif * (monodiffusion ou multidiffusion) SRT (modes Caller, Listener et Rendez-Vous) RTMP (encodeur uniquement) * Activé avec la future mise à jour du micrologiciel
Commander et contrôler	HTTPS sur TCP UPnP (découverte)
Physique
dimensions du produit	8,53 (L) x 7,45 (L) x 1,68 (H) pouces 21,7 (L) x 18,9 (L) x 4,3 (H) cm
Unité de poids	3,65 livres / 1660 g
Bloc d'alimentation	Tension de ligne: 100-240 V ca Fréquence: 50-60 Hz Entrée: adaptateur CA / CC externe - connecteur d'alimentation à verrouillage DIN4 IEC320-C14 Sécurité de l'alimentation électrique: cULus (Canada / États-Unis) CE (UE) NOM (Mexique) CCC (Chine) RCM (Au / Nz) EAC (Russie / Union douanière) PSE (Japon) KCC (Corée) BIS (Inde)
Caractéristiques supplémentaires	Tally / GPIO • Lorsqu'il est associé à un autre MDG2 / ED / 10, jusqu'à 4x signaux de tally / GPIO peuvent être envoyés simultanément dans les deux sens • Ports Tally / GPIO disponibles via un connecteur standard D-Sub à 15 broches * * Cette fonction est offerte via un connecteur standard D-Sub à 15 broches. À l'aide d'un diagramme de brochage, un câble peut être assemblé pour s'interfacer avec n'importe quelle interface de sortie de tally sur le mélangeur de vision.
