Fiche technique
Formats d'entrée vidéo
Signaux vidéo:
(HD) 1920 x 1080i 50, 59,94
(HD) 1920 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(HD) 1280x720p 50, 59,94, 60
(SD) 625i, 50
(SD) 525i, 59,94
Formats de sortie vidéo
(HD) 1920x1080p 50, 59,94, 60, structure de mappage SMPTE 425-1 niveau A 1 (4: 2: 2 10 bits YCbCr)
(HD) 1920 x 1080p 23,98, 24, 25, 29,97, 30
(HD) 1920 x 1080i 50, 59,94, 60
(HD) 1280x720p 50, 59,94, 60
(SD) 625i 50
(SD) 525i 59,94
Gamme de couleurs
Plein
SMPTE
Source de référence
Course libre
Réf ext
Entrée de référence
Les entrées vidéo de référence prises en charge comprennent:
Synchronisation à trois niveaux 1080i
Synchronisation à trois niveaux 1080p
Synchronisation à trois niveaux 720p
625i Couleur Noir
525i Couleur Noir
Terminaison 75 ohms
Entrée vidéo
1x BNC 3G-SDI, SMPTE-259/292/424
Sorties vidéo
1x BNC 3G-SDI, en boucle
1x BNC 3G-SDI, SMPTE-259/292/424
1x HDMI de type A, HDMI v1.4
E / S audio
Entrée audio SDI intégrée 24 bits, 16 canaux
Sortie audio SDI intégrée 24 bits, 16 canaux
Sortie audio HDMI 24 bits, 8 canaux
Sorties audio analogiques symétriques, 2 connecteurs de bornier à 3 broches
Interface utilisateur
Logiciel de contrôle réseau openGear DashBoard via Windows, macOS ou Linux
Taille

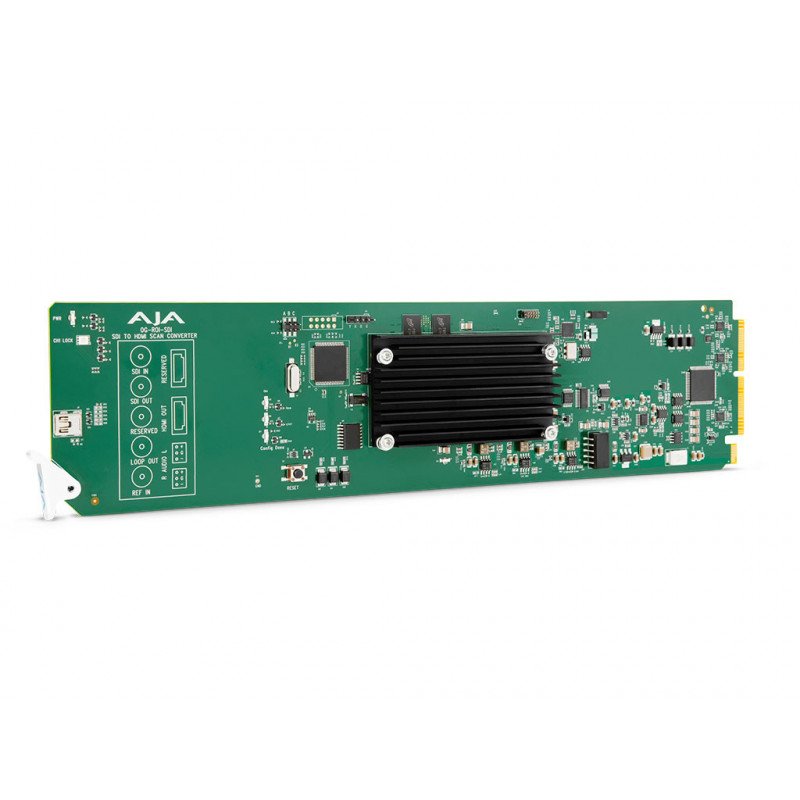

Facteur de forme standard openGear, fente avant et carte arrière. Deux emplacements requis pour chaque carte.
Poids
0,5 livre (0,3 kg)
Puissance
Compatible avec le cadre openGear, 7,0 watts maximum par carte
Environnement
Température de fonctionnement sécuritaire: 0 à 40 C (32 à 104 F)
Température de stockage sûre (hors tension): -40 à 60 C (-40 à 140 F)
Humidité relative de fonctionnement: 10-90% sans condensation
Altitude de fonctionnement: <3000 mètres (<10000 pieds)
