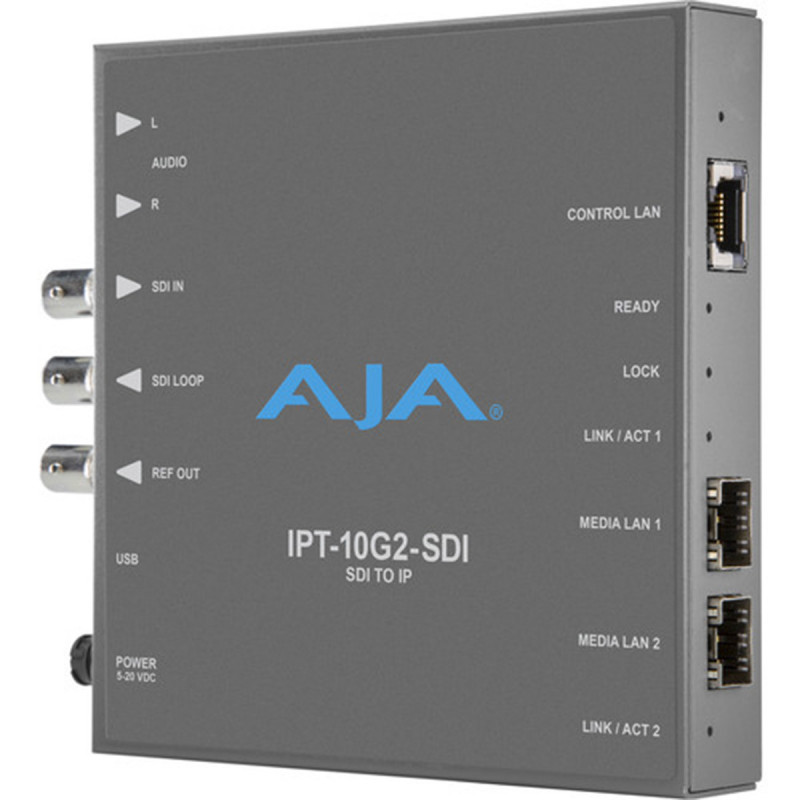

AJA IPT-10G2-SDI Passerelle audio video HD 3G-Sdi vers SMPTE ST 2110

Formats vidéo

• (HD) 1920x1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
• (HD) 1920x1080i 50, 59,94
• (HD) 1280x720p 50, 59,94, 60
• (SD) 625i 50
• (SD) 525i 59,94

Qualité vidéo

• 10 bits, 4:2:2, non compressé

Découverte, enregistrement et contrôle

• Découverte et contrôle NMOS selon les normes IS-04 v1.3 et IS-05 v1.1
• Contrôle Ember+ (pas de découverte, contrôle seulement)
• Contrôle API AJA REST (découverte via SSDP ou MDNS)
• LLDP (Link Layer Discovery Protocol)
• Pris en charge via le port Ethernet de gestion dédié et les ports intrabande sur les médias

Interfaces de transport multimédia

• SMPTE ST 2110 (-10, -20, -21, -30)
• 2x cages SFP+ - SFP non inclus
• Modules 10 GigE SFP+ recommandés :
• Arista Networks Compatible SFP-10G-SR 10GBASE-SR
• Fiberstore SFP-10GSR-85 10G SFP+ 850nm
• Finisar FTLX1471D3BCL (pour monomode 1310nm)
• Mellanox MFM1T02A-SR 850nm 10G
•  Remarque : la puissance SFP+ maximale prise en charge est de 500 mW par cage SFP+

Entrée vidéo numérique

• 1x 3G SDI BNC (source unique, avec boucle)
• Jusqu'à 1080 60p, 4:2:2, 10 bits/pixel, YCbCr

Entrée audio numérique

• Jusqu'à 8 canaux, audio intégré SDI, 24 bits par canal, 48 kHz synchrone

Entrée audio analogique

• 2x audio analogique RCA
• Niveaux à -10 dBu (nominal)

IP de sortie vidéo

• SMPTE ST 2110

Sortie de canal vidéo unique

• Sortie double flux SMPTE ST 2022-7 pour une commutation sans à-coups
• Prise en charge de Tx pour le mode étroit et espacé

IP de sortie audio

• SMPTE ST 2110
• Jusqu'à 8 canaux audio, 24 bits par canal, 48 kHz synchrone
• Intervalle de paquet de 1 ms ou 125 µs

Référence

• 1x BNC
• Le connecteur Reference Out génère une sortie de référence analogique/à trois niveaux synchronisée avec l'horloge PTP
• Utilisé pour verrouiller les sources/périphériques de bande de base sur PTP, afin que la vidéo arrivant à l'émetteur IP soit correctement synchronisée

Horloge IP

• Prise en charge PTP conforme à PTP PTPv2 / IEEE 1588-2008
• Conforme SMPTE ST 2059-1

Interface utilisateur

• 1x RJ-45 pour Ethernet 10/100/1000 Base-T
• Clients Web et REST pris en charge pour l'installation et la configuration du réseau à distance
• 1x connecteur USB 2.0 Mini-B
• AJA eMini-Setup pris en charge pour l'installation et la configuration du réseau via un ordinateur de bureau local
• La configuration Web et REST est également prise en charge dans la bande via les ports multimédias

Taille (lxpxh)

• 5,07" x 0,94" x 5,06" (128,8 x 23,9 x 128,4 mm)

Poids

• 0,6 lb (0,3 kg)

Puissance

• 5-20 VDC régulé, 13 watts, alimentation requise (DWP-U-R1 inclus avec l'achat)

Environnement

• Température de fonctionnement sûre : 0 à 40 C (32 à 104 F)
• Température de stockage sûre (hors tension) : -40 à 60 C (-40 à 140 F)
• Humidité relative de fonctionnement : 10 à 90 % sans condensation
• Altitude de fonctionnement : <3 000 mètres (<10 000 pieds)
