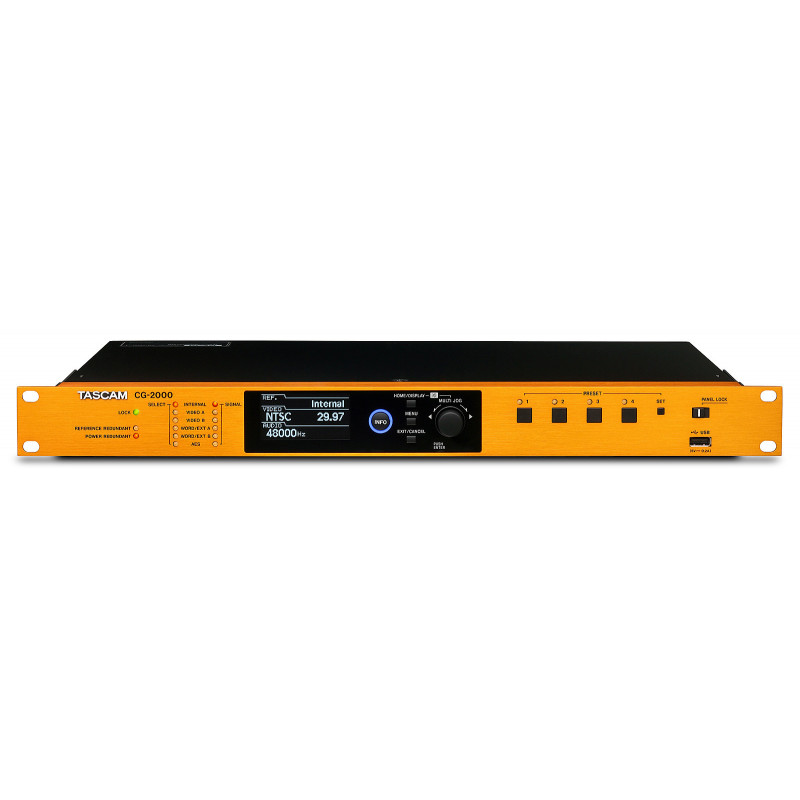

| Entrées et sorties |
| ENTRÉE VIDÉO |
|
sur connecteur BNC |
| Niveau d'entrée |
|
0,5 - 2,0 Volts crête/crête |
| Impédance d'entrée |
|
75 Ω (activation ON/OFF dans menu) |
| Format d'entrée : |
|
Black burst vidéo SD : NTSC (RS-170A), PAL (ITU-R624)
Synchro composite vidéo SD : NTSC B/W (RS-170)
Synchro vidéo HD Tri-Level :
720p/50/59,94/60 (SMPTE 296M)
1080p/23,976/24/25/29,97/30/50/59,94/60 (SMPTE 274M)
1080i/23,976/24/25/29,97/30 (SMPTE 274M)
1080PsF/23,976/24/25/29,97/30 (SMPTE RP211) |
| Déviation en fréquence autorisée |
|
±10 ppm |
| WORD/EXT INPUTS |
|
connecteur BNC |
| Niveau d'entrée |
|
0,5 - 5,0 V crête/crête |
| Impédance |
|
75/50 Ω (commutation 75/50/OFF dans le menu) |
| Fréquences compatibles |
|
WORD CLOCK: 32/44,1/48/88,2/96/176,4/192 kHz
(-4/-0,1/0,0/+0,1/+4% PULL UP/DOWN disponible uniquement en 48/96/192 kHz)
ATOM : 10,0 MHz
GPS : 10,0 MHz |
| Déviation en fréquence autorisée |
|
±10 ppm |
| ENTRÉE AES3/11 |
|
XLR-3-31 (1 : masse, 2 : point chaud, 3 : point froid) |
| Niveau d'entrée |
|
0,2 - 10 Volts crête/crête |
| Impédance d'entrée |
|
110 Ω |
| Format |
|
AES11-2003, AES3-2003, IEC60958-4 |
| Fréquences d'échantillonnage compatibles |
|
32/44,1/48/88,2/96/176,4/192 kHz
(-4/-0,1/0,0/+0,1/+4% PULL UP/DOWN disponible uniquement en 48/96/192 kHz) |
| Déviation en fréquence autorisée |
|
±10 ppm |
| ENTRÉE CALIBRATION |
|
connecteur BNC |
| Niveau d'entrée |
|
0,5 - 5,0 V crête/crête |
| Impédance |
|
50 Ω (activation ON/OFF via menu) |
| Fréquences compatibles |
|
ATOM : 10,0 MHz
GPS : 10,0 MHz, PPS |
| SORTIES VIDÉO (sauf CG-1000) |
|
connecteur BNC |
| Impédance de sortie |
|
75 Ω |
| Format de sortie |
|
black burst vidéo SD : NTSC (RS-170A), PAL (ITU-R624)
synchro composite vidéo SD : NTSC B/W (RS-170)
Vidéo HD Tri-Level :
720p/50/59,94/60 (SMPTE 296M)
1080p/23,976/24/25/29,97/30/50/59,94/60 (SMPTE 274M)
1080i/23,976/24/25/29,97/30 (SMPTE 274M)
1080PsF/23,976/24/25/29,97/30 (SMPTE RP211) |
| SORTIES WORDCLOCK |
|
connecteur BNC |
| Niveau de sortie |
|
1,0 - 3,5 Volts crête (réglable par pas de 0,5 Volts via menu) |
| Impédance de sortie |
|
75 Ω |
| Fréquences d'échantillonnage compatibles |
|
32/44,1/48/88,2/96/176,4/192 kHz
11,2896/12,288 MHz (Super Clock, connecteurs 11/12 uniquement)
(-4/-0,1/0,0/+0,1/+4% PULL UP/DOWN disponible uniquement en 48/96/192 kHz ) |
| SORTIES AES3/11 |
|
XLR-3-32 (1 : GND, 2 : HOT, 3 : COLD) |
| Niveau de sortie |
|
2,5 Volts crête/crête |
| Impédance de sortie |
|
110 Ω |
| Format |
|
AES11-2003, AES3-2003, IEC60958-4 |
| Fréquences d'échantillonnage compatibles |
|
32/44,1/48/88,2/96/176,4/192 kHz |
| SORTIES S/PDIF |
|
Connecteur RCA |
| Niveau de sortie |
|
0,5 Volt crête/crête |
| Impédance de sortie |
|
75 Ω |
| Format |
|
IEC 60958-3 (S/PDIF) |
| Fréquences d'échantillonnage compatibles |
|
32/44,1/48/88,2/96/176,4/192 kHz
(-4/-0,1/0,0/+0,1/+4% PULL UP/DOWN disponible uniquement en 48/96/192 kHz ) |
| ALARM OUTPUT (CG-2000 uniquement) |
|
connecteur Euroblock 6 points |
| Format de sortie |
|
Collecteur |
| Impédance |
|
10 Ω |
| Tension d'isolation diélectrique |
|
20 V |
| Courant de sortie maxi |
|
50 mA |
