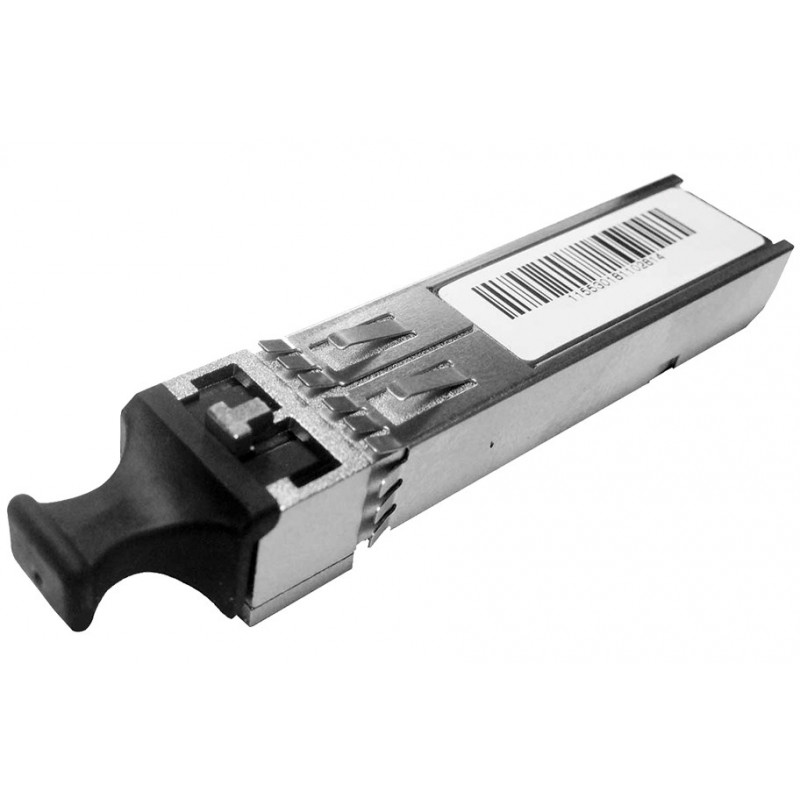

LYNX Technik Module SFP Emetteur Optique Double (TT)-1470nm -40Km -LC
Photo(s) non contractuelle(s)
zoom_out_map
chevron_left chevron_right

LYNX Technik Module SFP Emetteur Optique Double (TT)-1470nm -40Km -LC

Garantie 3 ans

Points Forts du produit
  • Emetteur optique à deux canaux SDI multi-débit pour signaux 3G-SDI, HD-SDI et SD-SDI
  • Prise en charge de la SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI
  • 9 sélections de ' couples ' de longueurs d'onde selon ITU-T G694.2
  • Distances jusqu'à 40km** (monomode)
  • Pour utilisation avec les gammes de produits yellobrik et Series 5000
  • Enfichable et remplaçable à chaud
  • LC Connecteur duplex - monomode
  • Sans plomb et conforme RoHS


742,80 € TTC 619,00 € HT
TTC
ou réglez en :
Paiement en deux fois Paiement en trois fois Paiement en quatre fois avec Paiement fraction avec Alma

Sélectionnez Paiement fraction avec Alma au moment du paiement

en Paiement en deux fois en Paiement en trois fois en Paiement en quatre fois
Aujourd'hui*  €  €  €
Dans 1 mois  €  €  €
Dans 2 mois  €  €
Dans 3 mois  €
Total TTC  €  €  €
file_download Sur commande Généralement expédié entre 3 et 21 jours après votre achat.
Description

LYNX Technik Module SFP Emetteur Optique Double (TT)-1470nm -40Km -LC

Pour Yellow Brick uniquement, connecteur LC

L'émetteur optique OH-TT-4-XXXXXX-XXXXXX est un émetteur optique SDI à deux canaux à fibre optique CWDM en option pour certains produits LYNX Technik yellobrik et Série 5000. Ce module SFP facilite la conversion de deux signaux électriques SDI en signaux optiques pour la transmission sur deux liaisons fibre optique. 9 'paires' de longueurs d'onde (18 longueurs d'onde) sont disponibles pour les applications CWDM et la prise en charge de distances allant jusqu'à 40 km** est assurée. Le module prend en charge les signaux SDI 270Mbit / 1.485Gbit et 2.97Gbit conformes aux normes SMPTE 424M, 292M, 259M et DVB-ASI.

Une fiche, ou 'cage', est prévue pour le SFP dans le produit LYNX supporté pour faciliter l'installation ou la mise à niveau. Le SFP est remplaçable à chaud.



** La distance est une approximation. Les distances réelles atteintes peuvent être plus ou moins longues selon le type de câble fibre et les pertes optiques accumulées dans la liaison fibre. Déterminer les pertes de liaison et effectuer des calculs de budget optique pour assurer un fonctionnement correct.

Fiche technique

Parameter Min Typ Max
Intrinsic Jitter (ps) 2.97 Gb/s - 45 80 | 1.485 Gbit/s - 45 80 | 270 Mbit/s - 45 80
Wavelengths [ 18 according to ITU-T G694.2 ] λ -10nm λ λ +10nm
Optical Power -4dBm -1dBm +2dBm
Distance - 40km** -
Linear Extinction Ratio 5.0 8.0 -
Operating Temperature Range 5ºC - 40ºC
Power Supply Voltage 3.1 VDC 3.3 VDC 3.5VDC
Power Consumption - 260 mA 400 mA
Humidity (non condensing) - - 90%
λ=1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610nm
Pairing: [270-1290], [1310-1330], [1350-1370], [1390-1410], [1430-1450], [1470-1490], [1510/1530],
[1550-1570], [1590-1610]
Mechanical
Parameter
Size (not including connector - typ) 57mm x 13.4mm x 12.4mm
Weight 50g
SFP Connector pinning Proprietary
Fiber connections LC / Duplex - singlemode

Caractéristiques
OH-TT-4-1470-1490Y
