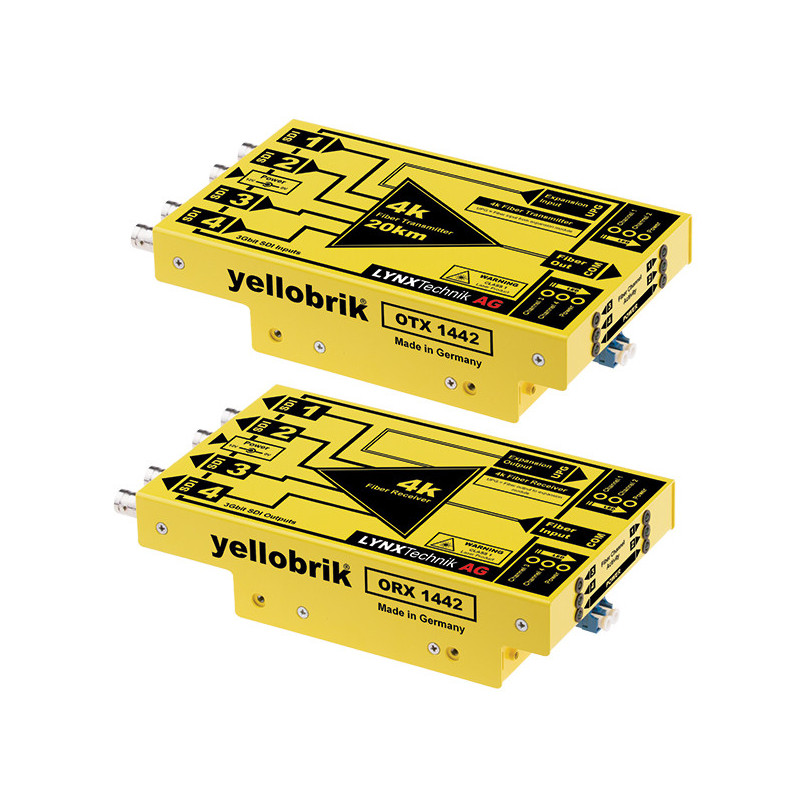

LYNX Technik Transmission Fibre (12G) 4K(2xOTX-1442+2xORX-1442)-LC

LYNX Technik yellowbriks Ensemble de transmission Fibre (12G) 4K ( 2 émetteurs OTX-1442 + 2 récepteurs ORX-1442 inclus) - Connecteurs Fibre LC

L'OTR 1442 est un kit de transmission à fibre optique autonome pour le transport de 4 signaux SDI discrets (ou 4K / 12G non compressés) sur une seule liaison fibre. Le kit comprend l'émetteur à fibre optique, le récepteur à fibre optique et les alimentations. C'est une solution idéale pour la transmission de plusieurs flux SDI non compressés, ou 4K jusqu'à 20km sans pertes.

Chaque canal SDI est totalement indépendant. Pour le 4K, le signal est réparti sur 4 liaisons SDI 3G séparées (12G) et supporte une résolution 4K complète à 60 images/seconde. Le système peut également être utilisé pour n'importe quelle combinaison de signaux SDI, avec un mélange de formats et de débits binaires si nécessaire. Chaque canal détectera et réenclenchera automatiquement des débits binaires SDI de 270Mbit, 1.48Gbit et 2.97Gbit.

Un port d'extension est inclus pour la connexion de l'OTR 1441 pour ajouter 4 canaux SDI supplémentaires (ou 8K / 24G sur une seule fibre), ou pour ajouter des données Ethernet bidirectionnelles ou série RS 232 dans la liaison.

Des indicateurs LED sont fournis pour la présence et l'alimentation des canaux. Un plateau de montage en rack 19' est disponible en option et peut accueillir jusqu'à 4 modules (RFR 1018).

Remarque: Le multiplexage optique CWDM interne est utilisé à l'intérieur des modules. Ce kit doit être considéré comme une solution autonome point à point et ne doit pas être intégré dans des systèmes CWDM externes. Un port d'extension est inclus sur chaque module qui peut être utilisé pour ajouter des canaux SDI supplémentaires à partir de l'OTR 1441, ou un signal Ethernet bidirectionnel ou RS232 série.
