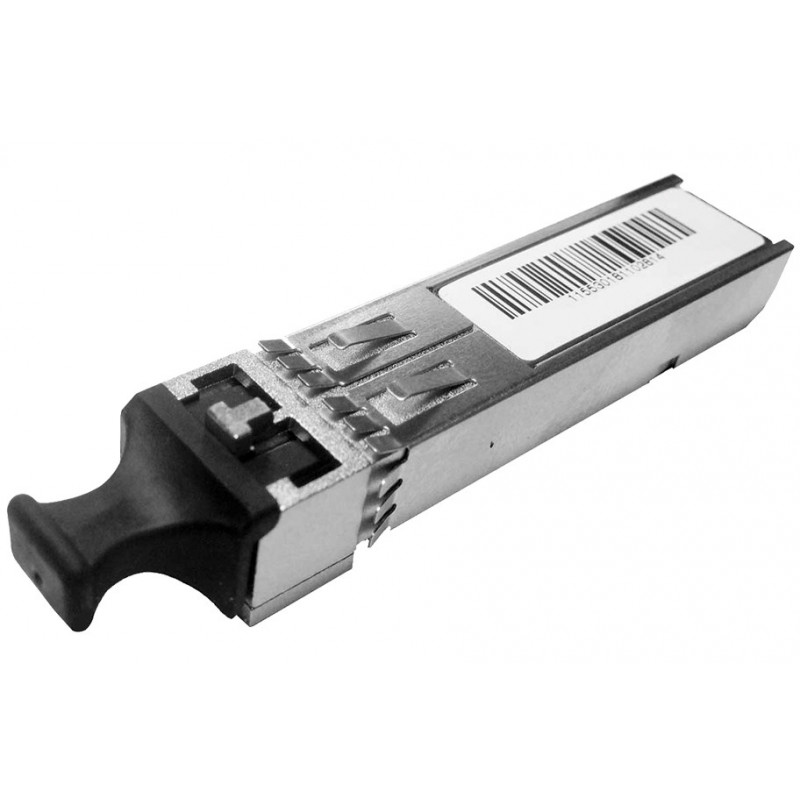

LYNX Technik Module SFP Emetteur Optique Double (TT)-10Km -1310nm -LC
Photo(s) non contractuelle(s)
zoom_out_map
chevron_left chevron_right

LYNX Technik Module SFP Emetteur Optique Double (TT)-10Km -1310nm -LC

Garantie 3 ans

Points Forts du produit
  • Emetteur optique double canal SDI multi-débit pour signaux 3G-SDI, HD-SDI et SD-SDI
  • Prise en charge de la SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI
  • Longueur d'onde de 1310nm (chaque canal, non CWDM).
  • Distances jusqu'à 10km** (monomode)
  • Pour utilisation avec les gammes de produits yellobrik et Series 5000
  • Enfichable et remplaçable à chaud
  • Connecteur Duplex LC, monomode
  • Sans plomb et conforme RoHS


260,40 € TTC 217,00 € HT
TTC
file_download Sur commande Généralement expédié entre 3 et 21 jours après votre achat.
Description

LYNX Technik Module SFP Emetteur Optique Double (TT)-10Km -1310nm -LC

Lynx Technik Module SFP Emetteur Optique Double (TT)-10Km -1310nm -LC

Pour Yellow Brick uniquement, connecteur LC

Le transmetteur optique OH-TT-1 SDI à deux canaux est une pièce intégrée ou une option enfichable pour certains produits LYNX Technik yellobrik et Série 5000. Ce module SFP facilite la conversion de deux signaux électriques SDI en signaux optiques pour la transmission sur deux liaisons fibre optique. La longueur d'onde est de 1310nm fixe pour chaque canal et convient pour des distances allant jusqu'à 10km**. Le module accepte des signaux SDI 270Mbit / 1.485Gbit et 2.97Gbit conformes aux normes SMPTE 424M, 292M, 259M et DVB-ASI.

Une fiche, ou 'cage', est prévue pour le SFP dans le produit LYNX supporté pour faciliter l'installation ou la mise à niveau. Le SFP est remplaçable à chaud.



** Une distance de 10 km est une approximation. Les distances réelles atteintes peuvent être plus ou moins longues selon le type de câble fibre et les pertes optiques accumulées dans la liaison fibre. Déterminer les pertes de liaison et effectuer des calculs de budget optique pour assurer un fonctionnement correct.

Fiche technique

Parameter Min Typ Max
Intrinsic Jitter (ps) 2.97 Gb/s - 45 80  | 1.485 Gbit/s - 45 80 | 270 Mbit/s - 45 80
Wavelength  | 1290nm  | 1310nm  | 1330nm
Optical Power  | -8dBm  | -5dBm  | -3dBm
Distance - 10km** -
Linear Extinction Ratio 5.0 |  9.0 |  -
Operating Temperature Range  | 5ºC  | -  | 40ºC
Power Supply Voltage  | 3.1 VDC |  3.3 VDC |  3.5VDC
Power Consumption -  | 260 mA |  330 mA
Humidity (non condensing) - |  - |  90%

Size (not including connector - typ) 57mm x 13.4mm x 12.4mm
Weight 50g
SFP Connector pinning Proprietary
Fiber connections LC / Duplex - singlemode

Caractéristiques
OH-TT-1-Y-LC
