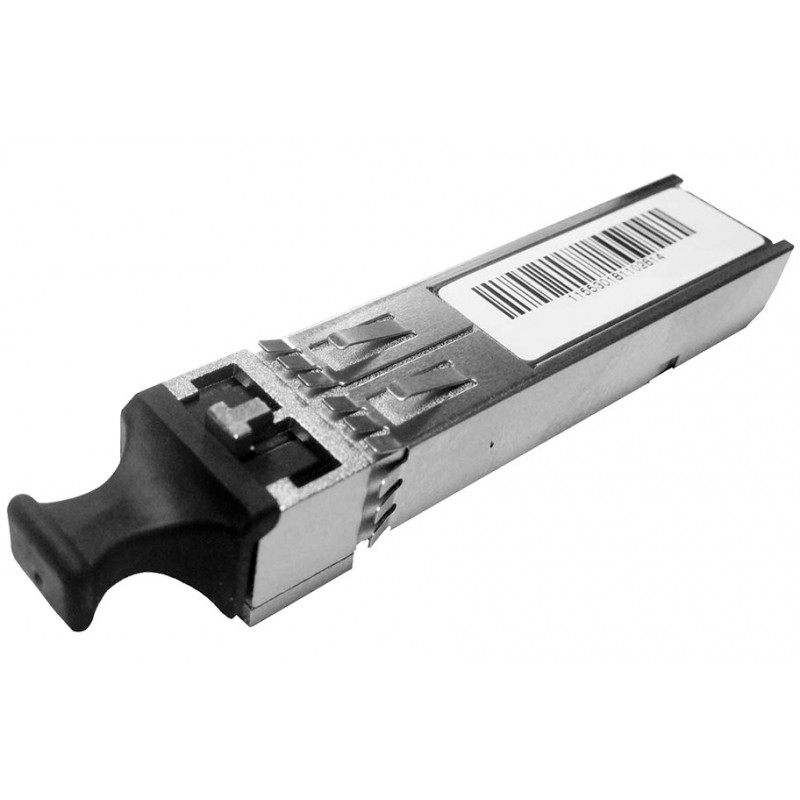

LYNX Technik Module SFP Emetteur-Recepteur Optique(TR) 1290nm-40Km-LC
Photo(s) non contractuelle(s)
zoom_out_map
chevron_left chevron_right

LYNX Technik Module SFP Emetteur-Recepteur Optique(TR) 1290nm-40Km-LC

Garantie 2 ans

Points Forts du produit
  • Emetteur-récepteur optique SDI multi-débit pour signaux 3G-SDI, HD-SDI et SD-SDI
  • Récepteur et émetteur dans un seul emballage
  • Prise en charge de la SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI
  • 18 Sélections de longueur d'onde CWDM selon ITU-T G694.2
  • Longueur d'onde de réception 1260 à 1620nm selon ITU-T G694.2
  • Distances TX jusqu'à 40km**
  • Pour utilisation avec les gammes de produits yellobrik et Series 5000
  • Enfichable et remplaçable à chaud
  • Sans plomb et conforme RoHS


711,60 € TTC 593,00 € HT
TTC
ou réglez en :
Paiement en deux fois Paiement en trois fois Paiement en quatre fois avec Paiement fraction avec Alma

Sélectionnez Paiement fraction avec Alma au moment du paiement

en Paiement en deux fois en Paiement en trois fois en Paiement en quatre fois
Aujourd'hui*  €  €  €
Dans 1 mois  €  €  €
Dans 2 mois  €  €
Dans 3 mois  €
Total TTC  €  €  €
file_download Sur commande Généralement expédié entre 3 et 21 jours après votre achat.
Description

LYNX Technik Module SFP Emetteur-Recepteur Optique(TR) 1290nm-40Km-LC

Lynx Technik Module SFP Emetteur-Recepteur Optique(TR) 1290nm-40Km-LC

L'émetteur-récepteur optique OH-TR-4-XXXX SDI est une option enfichable pour certains produits LYNX Technik yellobrik et Série 5000. Ce module SFP comprend un récepteur et un émetteur qui facilite la conversion d'un signal SDI électrique en un signal optique pour la transmission sur fibre optique, et reçoit également un signal SDI optique et le convertit en un signal électrique pour traitement ultérieur. 18 sélections de longueur d'onde CWDM sont disponibles et il convient pour des distances allant jusqu'à 40km**.  Le module accepte des signaux SDI 270Mbit / 1.485Gbit et 2.97Gbit conformes aux normes SMPTE 424M, 292M, 259M et DVB-ASI.

Une prise, ou 'cage', est prévue pour le SFP dans le produit LYNX supporté pour faciliter l'installation ou la mise à niveau. Le SFP est remplaçable à chaud.

Fiche technique



 TX Specifications Parameter

Min

Typ

Max

Intrinsic Jitter (ps)

2.97 Gb/s

-

45

80

1.485 Gbit/s

-

45

80



270 Mbit/s

-

45

80



Wavelength

λ _-10nm

λ _

λ _+10nm

Optical Power

-4 dBm

-1 dBm

+ 2dBm

Linear Extinction Ratio

5.0

9.0

-






 RX Specifications Parameter

Min

Typ

Max

Receiver Sensitivity

2.97 Gb/s

-20 dBm

-

-

1.485 Gbit/s

-20 dBm

-

-



270 Mbit/s

-20 dBm

-

-



Wavelength

1260nm

-

1620nm

Overload

-

-

-7.5 dBm

Loss of Signal Asserted

-35 dBm

-

-

Loss of Signal De-Asserted

-

-

-20 dBm

Optical Hysteresis

0.5 dB

2dB

-






 Mechanical

Parameter

Size (not including connector - typ)

57mm x 13.4mm x 12.4mm

Weight

50g

SFP Connector pinning

MSA

Fiber connections

LC / Duplex - Singlemode

Operating Temperature Range

5ºC - 40ºC

Power Supply Voltage

3.3VDC

Power Consumption

200mA typical 300mA max

Humidity (non condensing)

90%



Caractéristiques
OH-TR-4-1290-LC
