LYNX Technik Module SFP Emetteur-Recepteur Optique(TR) 1270nm-40Km-LC
Garantie 2 ans
- Emetteur-récepteur optique SDI multi-débit pour signaux 3G-SDI, HD-SDI et SD-SDI
- Récepteur et émetteur dans un seul emballage
- Prise en charge de la SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI
- 18 Sélections de longueur d'onde CWDM selon ITU-T G694.2
- Longueur d'onde de réception 1260 à 1620nm selon ITU-T G694.2
- Distances TX jusqu'à 40km**
- Pour utilisation avec les gammes de produits yellobrik et Series 5000
- Enfichable et remplaçable à chaud
- Sans plomb et conforme RoHS

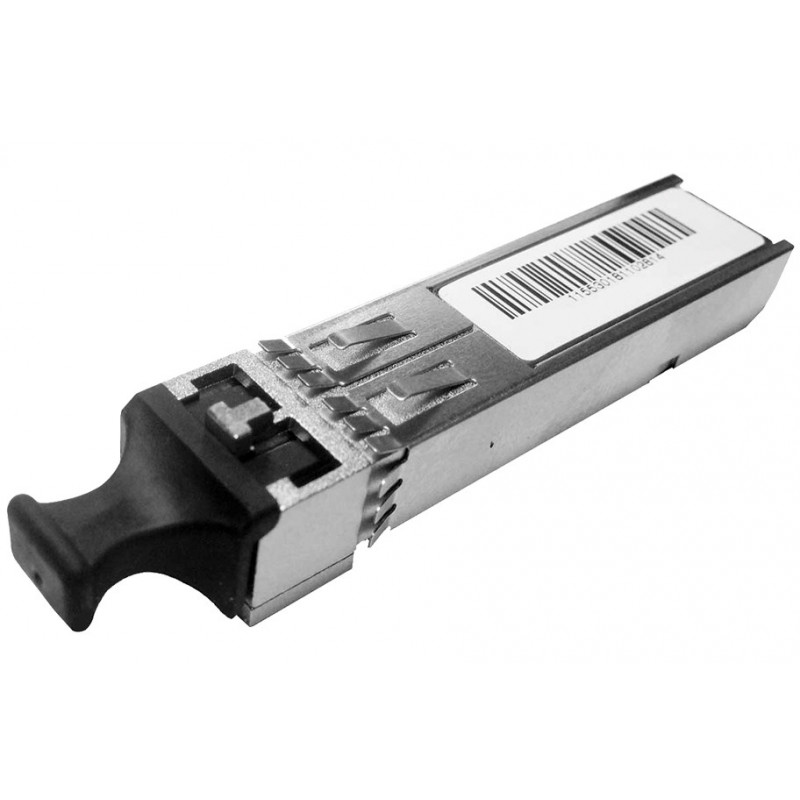

LYNX Technik Module SFP Emetteur-Recepteur Optique(TR) 1270nm-40Km-LC
Lynx Technik Module SFP Emetteur-Recepteur Optique(TR) 1270nm-40Km-LC
L'émetteur-récepteur optique OH-TR-4-XXXX SDI est une option enfichable pour certains produits LYNX Technik yellobrik et Série 5000. Ce module SFP comprend un récepteur et un émetteur qui facilite la conversion d'un signal SDI électrique en un signal optique pour la transmission sur fibre optique, et reçoit également un signal SDI optique et le convertit en un signal électrique pour traitement ultérieur. 18 sélections de longueur d'onde CWDM sont disponibles et il convient pour des distances allant jusqu'à 40km**. Le module accepte des signaux SDI 270Mbit / 1.485Gbit et 2.97Gbit conformes aux normes SMPTE 424M, 292M, 259M et DVB-ASI.
Une prise, ou 'cage', est prévue pour le SFP dans le produit LYNX supporté pour faciliter l'installation ou la mise à niveau. Le SFP est remplaçable à chaud.
TX Specifications Parameter |
Min |
Typ |
Max |
|||||
Intrinsic Jitter (ps) |
2.97 Gb/s |
- |
45 |
80 |
||||
1.485 Gbit/s |
- |
45 |
80 |
|
||||
270 Mbit/s |
- |
45 |
80 |
|
||||
Wavelength |
λ _-10nm |
λ _ |
λ _+10nm |
|||||
Optical Power |
-4 dBm |
-1 dBm |
+ 2dBm |
|||||
Linear Extinction Ratio |
5.0 |
9.0 |
- |
|||||
RX Specifications Parameter |
Min |
Typ |
Max |
|||||
Receiver Sensitivity |
2.97 Gb/s |
-20 dBm |
- |
- |
||||
1.485 Gbit/s |
-20 dBm |
- |
- |
|
||||
270 Mbit/s |
-20 dBm |
- |
- |
|
||||
Wavelength |
1260nm |
- |
1620nm |
|||||
Overload |
- |
- |
-7.5 dBm |
|||||
Loss of Signal Asserted |
-35 dBm |
- |
- |
|||||
Loss of Signal De-Asserted |
- |
- |
-20 dBm |
|||||
Optical Hysteresis |
0.5 dB |
2dB |
- |
|||||
Mechanical
Parameter |
|
Size (not including connector - typ) |
57mm x 13.4mm x 12.4mm |
Weight |
50g |
SFP Connector pinning |
MSA |
Fiber connections |
LC / Duplex - Singlemode |
Operating Temperature Range |
5ºC - 40ºC |
Power Supply Voltage |
3.3VDC |
Power Consumption |
200mA typical 300mA max |
Humidity (non condensing) |
90% |
