LYNX Technik Module SFP Emetteur-Recepteur optique (TR) 12G SDI -LC

Garantie 3 ans

Points Forts du produit
  • Transmetteur optique SDI multi-débit pour signaux 12G-SDI, 3G-SDI et HD-SDI
  • Récepteur et émetteur dans un seul emballage
  • Prise en charge de la SMPTE2082, SMPTE 424M, SMPTE 292M
  • 1310nm Longueur d'onde TX - monomode
  • LC Connexions fibre Duplex
  • Longueur d'onde de réception 1260 à 1620nm selon ITU-T G694.2
  • Distances TX jusqu'à 10km
  • Pour les lignes de produits yellobrik et greenMachine
  • Enfichable et remplaçable à chaud
  • Sans plomb et conforme RoHS


742,80 € TTC 619,00 € HT
TTC
ou réglez en :
Paiement en deux fois Paiement en trois fois Paiement en quatre fois avec Paiement fraction avec Alma

Sélectionnez Paiement fraction avec Alma au moment du paiement

en Paiement en deux fois en Paiement en trois fois en Paiement en quatre fois
Aujourd'hui*  €  €  €
Dans 1 mois  €  €  €
Dans 2 mois  €  €
Dans 3 mois  €
Total TTC  €  €  €
file_download Sur commande Généralement expédié entre 3 et 21 jours après votre achat.
Description

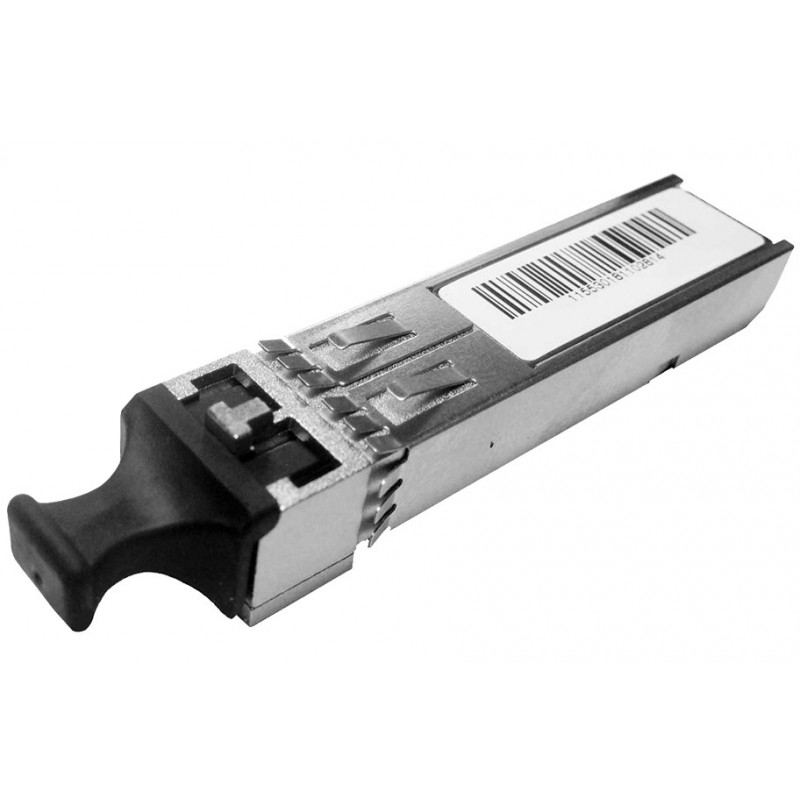

LYNX Technik Module SFP Emetteur-Recepteur optique (TR) 12G SDI -LC

Lynx Technik Module SFP Emetteur-Recepteur optique (TR) 12G SDI -LC

L'émetteur-récepteur optique OH-TR-12 SDI est une option enfichable pour certains modèles LYNX Produits Technik yellobrik greenMachine. Ce module SFP comprend un récepteur et un émetteur qui facilite la conversion d'un récepteur et d'un émetteur SDI électrique en un signal optique pour transmission sur fibre optique, et reçoit également un signal optique SDI et se convertit en un signal électrique. pour la suite du traitement. La longueur d'onde de transmission est une longueur d'onde fixe 1310nm et convient pour des distances jusqu'à 10km** en monomode fibre. Le récepteur capturera n'importe quelle longueur d'onde comprise entre 1260 et 1620 nm.  Le module supporte les signaux SDI 12Gbit, 6Gbit, 3Gbit et 1.5Gbit. conformes aux normes SMPTE 2082M, SMPTE 424M et SMPTE 292M.

Une prise, ou 'cage', est prévue pour le SFP dans le support LYNX pour une installation ou une mise à niveau facile. Le SFP est remplaçable à chaud.

Fiche technique

TX Specifications
Parameter Min Typ Max
Transmitting Optical Power -5dBm - 0.5dBm
Wavelength 1260nm 1310nm 1360nm
Linear Extinction Ratio 5.0 8.0 -
Country of manufacture: Taiwan
Ordering Information
EAN / UPC Model Description
4250479325029 OH-TR-12 12G SDI Fiber Transceiver
** Distance is an approximation. Actual distances achieved can be longer or shorter
depending on the type of fiber cable and accumulated optical losses in the fiber
link. Determine link losses and perform optical budget calculations to ensure correct
operation.
Rev 1.1

Mechanical
Parameter
Size (not including connector - typ) 57mm x 13.4mm x 12.4mm
Weight 50g
SFP Connector pinning MSA
Fiber connections LC / Duplex - Singlemode
Operating Temperature Range 5ºC - 40ºC
Power Supply Voltage 3.3VDC RX Specifications
Parameter Min Typ Max
Receiver Sensitivity 11.88 Gb/s - - -10dBm
5.94 Gbit/s - - -10dBm
2.97 Gbit/s - - -14dBm
1.485 Gbit/s - - -14dBm
Wavelength 1260nm - 1620nm
Overload -2dBm - -
Loss of Signal Asserted -30 dBm - -
Loss of Signal De-Asserted - - -10 dBm

Caractéristiques
OH-TR-12-LC
