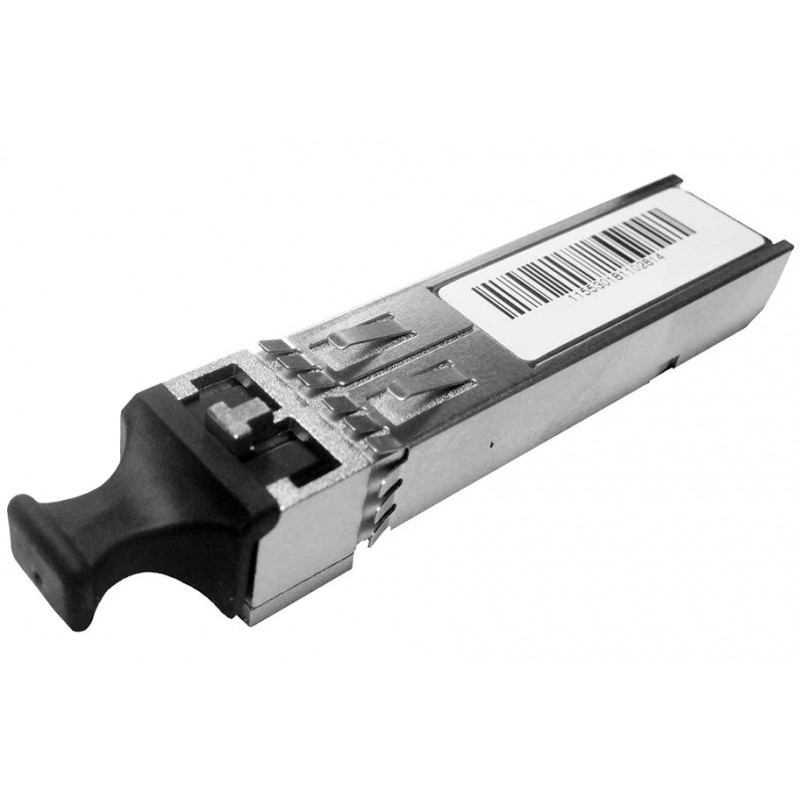

LYNX Technik Module SFP Emetteur-Recepteur Optique Bidirectionnel(TR)

Garantie 3 ans

Points Forts du produit

Emetteur-récepteur optique bidirectionnel à plusieurs débits SDI pour signaux 3G-SDI, HD-SDI et SD-SDI
1 port bidirectionnel sur fibre simple (monomode)
Prise en charge de la SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI
1310nm Longueur d'onde TX / 1550nm Longueur d'onde RX
Pour des distances jusqu'à 10km**
Pour utilisation avec les gammes de produits yellobrik et Series 5000
Enfichable et remplaçable à chaud
Sans plomb et conforme RoHS

436,80 € TTC 364,00 € HT

TTC

Produit temporairement indisponible. Recevoir une notification dès réapprovisionnement.

Votre demande est confirmée. Vous serez prévenu par mail dès que nous auront à nouveau du stock pour cet article

Description

LYNX Technik Module SFP Emetteur-Recepteur Optique Bidirectionnel(TR)

Lynx Technik Module SFP Emetteur-Recepteur Optique Bidirectionnel(TR)

L'émetteur-récepteur optique bidirectionnel OH-BD-1-1310 SDI est une pièce intégrée ou une option plug-in pour certains produits LYNX Technik yellobrik et Series 5000. Ce module SFP transmet un signal optique SDI et reçoit également un signal SDI sur une seule liaison fibre, TX Wavelength est une longueur d'onde fixe de 1310nm et convient pour des distances jusqu'à 10km**. La longueur d'onde RX se situe entre 1480 et 1600nm. Le module accepte des signaux SDI 270Mbit / 1.485Gbit et 2.97Gbit conformes aux normes SMPTE 424M, 292M, 259M et DVB-ASI.

Une prise, ou 'cage', est prévue pour le SFP dans le produit LYNX supporté pour faciliter l'installation ou la mise à niveau. Le SFP est remplaçable à chaud. Ce SFP est typiquement utilisé dans des applications simples WDM point à point en boucle fermée et est destiné à être jumelé avec le SFP OH-BD-1-1550 à l'autre extrémité de la liaison fibre.

Fiche technique

TX Specifications
Parameter Min Typ Max
Intrinsic Jitter (ps) 2.97 Gb/s - 45 80
1.485 Gbit/s - 45 80
270 Mbit/s - 45 80
Wavelength 1290nm 1310nm 1330nm
Optical Power -8dBm -5dBm -3dBm
Linear Extinction Ratio 5.0 8.0 -
Country of manufacture: Taiwan
Ordering Information
EAN / UPC Model Description
4250479318298 OH-BD-1-1310 3G SDI Bidirectional Fiber Transceiver
** Distance is an approximation. Actual distances achieved can be longer or shorter
depending on the type of fiber cable and accumulated optical losses in the fiber
link. Determine link losses and perform optical budget calculations to ensure correct
operation.

Mechanical
Parameter
Size (not including connector - typ) 57mm x 13.4mm x 12.4mm
Weight 50g
SFP Connector pinning MSA
Fiber connections LC (Simplex) - Singlemode
Operating Temperature Range 5ºC - 40ºC
Power Supply Voltage 3.3VDC
Power Consumption 200mA typical 300mA max
RX Specifications
Parameter Min Typ Max
Receiver Sensitivity 2.97 Gb/s -16 dBm - -
1.485 Gbit/s -16 dBm - -
270 Mbit/s -16 dBm - -
Wavelength 1480nm 1550nm 1600nm
Overload - - -3 dBm
Loss of Signal Asserted -35 dBm - -
Loss of Signal De-Asserted - - -16 dBm
Optical Hysteresis 0.5 dB 2dB -
