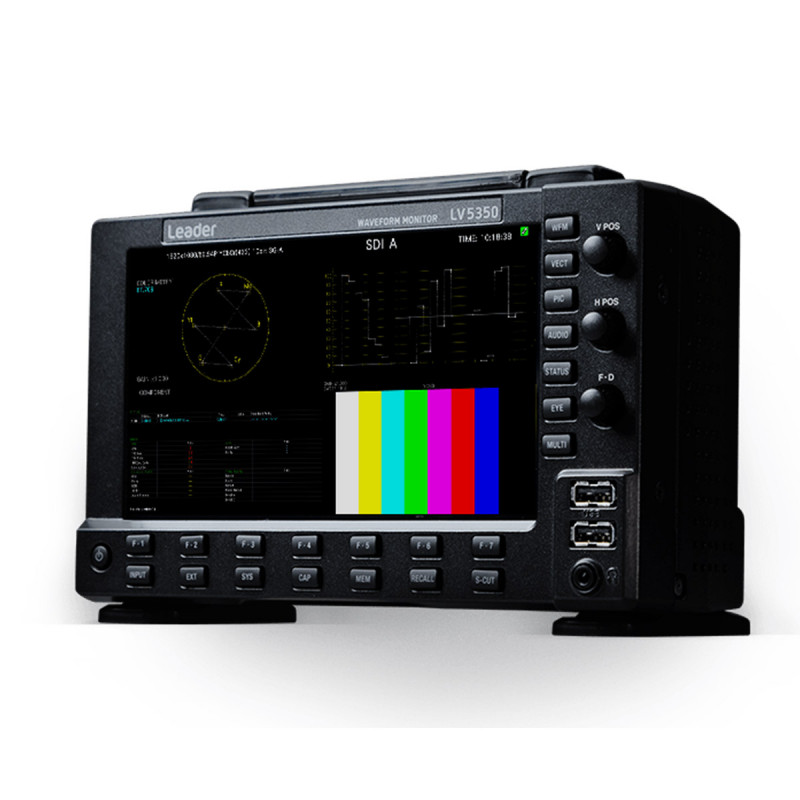

Le moniteur de forme d' onde LV5350 de Leader est un moniteur de forme d'onde compact et peu encombrant. Il surveille divers signaux SDI jusqu'à 12G-SDI à une résolution 4K et prend en charge les signaux audio vocaux intégrés SDI. Le moniteur dispose d'un écran tactile de 7 pouces dans un boîtier 3 RU. Il peut être alimenté via une alimentation CA ou CC ou une alimentation par batterie disponible séparément. Le panneau avant comporte des boutons et des boutons et dispose d'une entrée USB pour le contrôle de la souris USB.

Un générateur de signal SDI vérifie l'équipement et les chemins de signal avec le générateur HD vers 12G-SDI. L'unité évalue le contenu pour les niveaux SDR et HDR, y compris HDR Cinezone, qui utilise de fausses couleurs sur l'image pour mettre en évidence les zones contenant du contenu HDR. L'écran CIE vous permet de voir rapidement si le contenu relève de l'espace colorimétrique BT.709, BT.2020 ou DCI P3 et l'aide à la mise au point permet une évaluation précise de la mise au point dans des environnements d'éclairage difficiles et à faible contraste.

Fonction d'analyse de la qualité de transmission

En plus de surveiller diverses erreurs de transmission, l'unité prend en charge la synchronisation externe, l'affichage de la différence de phase, la mesure de la synchronisation labiale, la fonction de mesure de l'écart de fréquence du signal SDI et une fonction d'analyse des données auxiliaires avec une importance accrue.

Fonction d'analyse vidéo

Divers signaux vidéo incluent l'affichage de la forme d'onde du signal vidéo, l'affichage vectoriel, l'affichage d'image, l'affichage 5 BAR, la chromaticité CIE, l'affichage de diagramme, CINELITE, etc. Il comporte également un affichage des erreur de freeze, erreur de noir et une détection d'erreur de Gamut.

Fonction d'analyse audio (Option SER20)

Les signaux audio, les signaux SDI et les signaux audio superposés aux signaux SDI peuvent être affichés sur un indicateur de niveau. De plus, il dispose de l'affichage Lissajous, la détection de mute et de saturation ainsi que le calcul de la valeur du Loudness.

Sous-titres et sous-titrage codé (Option SER21)

L'unité permet l'affichage du décodage des sous-titres/sous-titres, les sous-titres japonais, les sous-titres codés CEA-608 et CEA-708 et le télétexte. Les sous-titres OP47 superposés au signal SDI peuvent être décodés et affichés.

Entrée de signal de synchronisation externe

La différence de phase et l'état de synchronisation de chaque signal vidéo SDI basés sur le signal de synchronisation externe (black burst, synchronisation à trois niveaux) peuvent être confirmés graphiquement.

Mise en page personnalisable (Option SER26)

Divers éléments tels que les formes d'onde du signal vidéo, les formes d'onde vectorielles et les images des signaux d'entrée peuvent être disposés dans n'importe quelle position avec votre taille préférée.

Fonction de génération de signal SDI

La fonction de génération de signal SDI prend en charge la liaison unique SD-SDI, HD-SDI, 3G-SDI et 12G-SDI. La barre de couleur et le motif multiformat UHDTV simplifiés correspondent aux multiples superpositions de boîtes mobiles et d'audio intégré. Le modèle de champ plat peut être spécifié à n'importe quel niveau et la barre de couleur multiformat 4K peut être sélectionnée.

Remarque : Pour le format 4K, seul le 12G-SDI est possible.

Fonction de capture d'écran

L'appareil est équipé d'une fonction de capture d'écran pour capturer l'écran d'affichage sous forme de données d'image fixe. Il dispose d'une fonction de capture d'images pour capturer 16 images de données. Les données capturées peuvent être enregistrées au format BMP en plus de l'affichage sur le corps principal, permettant la confirmation avec un ordinateur personnel.

Affichage du code temporel

Le code temporel superposé aux signaux SDI peut être affiché et peut également être utilisé comme horodatage du journal des événements.

Terminal distant externe

Les préréglages peuvent être rappelés par des bornes de contact et vous pouvez commuter des signaux, des affichages de pointage et des alarmes de sortie.

Borne Ethernet

En vous connectant au PC, vous pouvez opérer à distance via TELNET, transférer des fichiers via FTP, opérer à distance via SNMP. Le moniteur prend également en charge la notification d'alarme et le fonctionnement et la surveillance à distance depuis le navigateur via HTTP.

Analyse HDR (Option SER23)

La gestion du niveau est possible à la luminance supposée dans un affichage en tenant compte de la surveillance du niveau du signal HDR et de l'OOTF. L'affichage de la forme d'onde du signal vidéo correspond à l'échelle HDR ajoutée à l'échelle IRE. Dans l'affichage de la zone ciné, la distribution de luminance de la zone HDR peut être facilement confirmée à l'état où la zone SDR est monochrome. Le HDR est coloré en fonction de la luminosité.

Aide à la mise au point

La détection de mise au point basée sur la technologie de super-résolution non linéaire permet de détecter la mise au point avec une sensibilité élevée même dans les images à faible contraste. De plus, la sensibilité peut être sélectionnée parmi cinq niveaux en fonction de la scène vidéo.

Affichage du Tally

L'appareil prend en charge la commutation rapide de l'affichage tally via le terminal distant. Un nom fixe peut être attribué à chaque canal de l'ID de la caméra dans les paramètres.

Fonction d'analyse des données du signal SDI

L'affichage d'état a une fonction de détection d'erreur de CRC et de son intégré. Il dispose également d'un journal des événements, d'un vidage de données, de fonctions de mesure de différence de phase et peut analyser les signaux SDI.

Signal de resynchronisation

Les signaux SDI des bornes d'entrée sont des sorties de reclock. Les signaux des bornes d'entrée peuvent être une sortie commutée/reclockée.

Condition de synchronisation

Tout est synchronisé avec l'horloge vidéo et tous les signaux SDI d'entrée sont synchronisés.

Analyse audio intégrée (Option SER20)

Le moniteur permet d'afficher simultanément 8 canaux à partir d'un signal SDI et 4 canaux à partir de 2 signaux SDI. Le système de lecture audio intégré est conforme aux normes SMPTE ST 299, 272.

Fonction d'affichage CIE

Une fonction d'affichage du diagramme de chromaticité correspond à la colorimétrie ITU-R BT.601, ITU-R BT.709 et ITU-RBT.2020. Le mode d'affichage correspond à CIE 1931 (affichage xy) et CIE 1976 (affichage u'v'). Étant donné que la fonction d'affichage du graphique CIE peut afficher deux gammes de couleurs, la fonction peut être utilisée pour supprimer la gamme de couleurs de BT.709 à l'aide de l'équipement compatible avec BT.2020 et pour confirmer le contenu qui dépasse la gamme de couleurs de BT.709. En affichage couleur, le point de chromaticité est affiché en utilisant la couleur (sur l'image) du signal vidéo. Le point de chromaticité peut être mesuré au point avec le curseur.

Affichage des zones HDR (Option SER23)

La répartition de la luminance de la zone HDR peut être facilement confirmée en colorant la zone SDR avec du monochrome et la zone HDR avec une couleur en fonction de la luminosité. Au-dessus de la valeur limite supérieure est colorée en magenta. La valeur limite supérieure, la valeur de référence, la valeur limite inférieure peuvent être modifiées. En associant WFM et histogramme à l'échelle HDR, vous pouvez éditer la vidéo avec luminosité au moment de la linéarité de la scène. Le réticule peut être déplacé librement et jusqu'à 3 points peuvent être mesurés simultanément.
