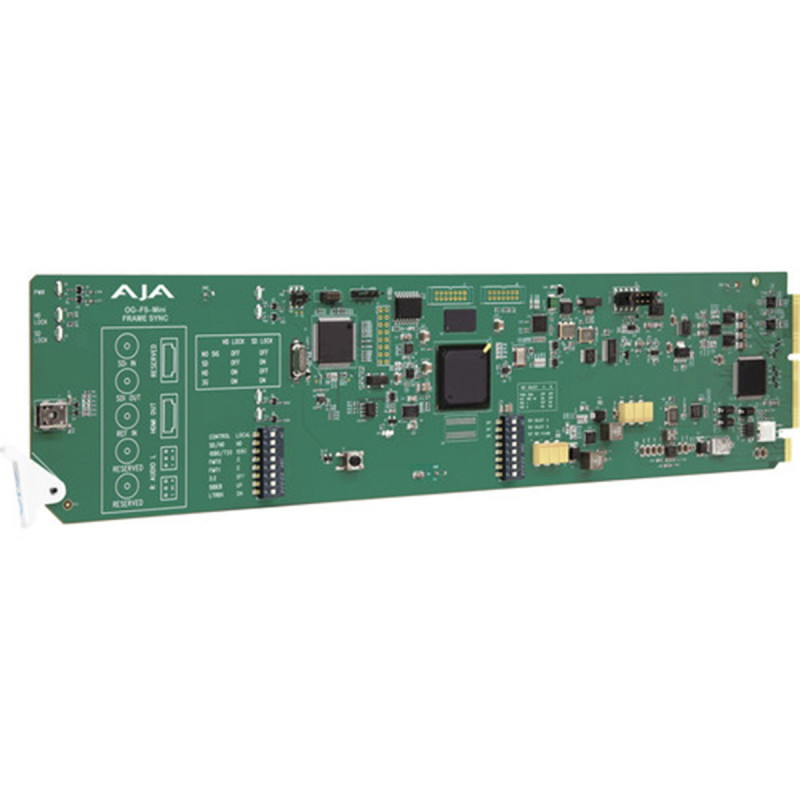

AJA OG-FS-MINI OpenGear Synchroniseur de trame 3G-SDI - DashBoard

Formats vidéo

• (HD) 1920 1080p
• (HD) 1920x1080PsF
• (HD) 1920x1080i
• (HD) 1280x720p
• (SD) 625i
• (SD) 525i
• YCbCr, 4:2:2, 10 bits

Entrée vidéo numérique

• 1x 3G-SDI, 1x BNC
• 3G/HD/SD, SMPTE-259/292/372/424
• Lien unique 3G-SDI niveau A, SMPTE-425-1
• (HD) 1920x1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
• (HD) 1920x1080PsF 23,98, 24, 25, 29,97, 30
• (HD) 1920x1080i 50, 59,94, 60
• (HD) 1280x720p 50, 59,94, 60
• (SD) 625i 50
• (SD) 525i 59,94

Sortie vidéo numérique

• 1x sorties 3G-SDI, 1x BNC
• 3G/HD/SD, SMPTE-259/292/424
• Lien unique 3G-SDI niveau A, SMPTE-425-1
• (HD) 1080p 23,98 (pour 23,98 entrées vidéo)
• (HD) 1080p 24 (pour 24 entrées vidéo)
• (HD) 1080p 25 (pour 50 entrées vidéo)
• (HD) 1080p 29,97 (pour 59,94 entrées vidéo)
• (HD) 1080p 30 (pour 60 entrées vidéo)
• (HD) 1080p 50 (pour 50 entrées vidéo)
• (HD) 1080p 59,94 (pour les entrées vidéo 23,98, 59,94)
• (HD) 1080p 60 (pour 24, 30 ou 60 entrées vidéo)
• (HD) 1080PsF 23,98 (pour 23,98 entrées vidéo)
• (HD) 1080PsF 24 (pour 24 entrées vidéo)
• (HD) 1080PsF 25 (pour 50 entrées vidéo)
• (HD) 1080PsF 29,97 (pour 59,94 entrées vidéo)
• (HD) 1080Psf 30 (pour 30 ou 60 entrées vidéo)
• (HD) 1080i 59,94 (pour les entrées vidéo 23,98 ou 59,94)
• (HD) 1080i 60 (pour 24, 30 ou 60 entrées vidéo)
• (HD) 1080i 50 (pour 25 ou 50 entrées vidéo)
• (HD) 720p 50 (pour 50 entrées vidéo)
• (HD) 720p 59,94 (pour les entrées vidéo 23,98, 59,94)
• (HD) 720p 60 (pour 24, 30 ou 60 entrées vidéo)
• (SD) 625i 50 (pour entrées vidéo 25 ou 50 ips)
• (SD) 525i 59,94 (pour les entrées vidéo 23,98 ou 59,94)

Sortie moniteur numérique

• 1x connecteur HDMI standard de type A
• HD/SD
• Espace colorimétrique, YCbCr ou RVB
• Profondeur de bits, 8 ou 10
• Gamme RVB, SMPTE ou gamme complète

Traitement vidéo

• Conversion de fréquence d'images/suppression/insertion de cadence de film (3:2)
• Gel (en cas de perte du signal d'entrée) jusqu'au noir ou à la dernière bonne image
• Détection d'entrée AFD, contrôle de down-convert
• Retard vidéo nominal HD/SD, 1 image

Conversion ascendante

• Matériel 10 bits
• Pilier 4x3 : donne une image 4x3 au centre de l'écran avec des barres latérales noires
• Pilier 14x9 : donne une image 4x3 légèrement agrandie pour remplir une image 14x9 avec des barres latérales noires
• Plein écran : donne une image 4x3 étirée horizontalement pour remplir un écran 16x9
• Letterbox to Full: résultats dans l'image agrandie pour remplir le plein écran
• Zoom large : permet d'obtenir une combinaison de zoom et d'étirement horizontal pour remplir un écran 16x9 ; ce paramètre introduira un petit changement de rapport d'aspect

Conversion à la baisse

• Matériel 10 bits
• Recadrage : l'image est recadrée pour s'adapter à la nouvelle taille de l'écran
• Anamorphique : l'image HD est convertie en SD plein écran avec un rapport hauteur/largeur de 16 x 9
• 14x9 : l'image est légèrement réduite avec le rapport hauteur/largeur préservé, du noir est ajouté en haut et en bas, et les côtés gauche et droit sont rognés
• AFD automatique : sélectionne automatiquement le meilleur mode de conversion descendante en fonction du code AFD (Active Format Description) de la vidéo d'entrée
• Boîte aux lettres : l'image est réduite avec le haut et le bas noirs ajoutés à la zone d'image avec le rapport hauteur/largeur préservé

Conversion croisée

• Matériel 10 bits
• 1080i à 720p
• 720p à 1080i
• 720p à 1080PsF

Conversion du rapport d'aspect pour

• SD à SD
• Boîte aux lettres : transforme le matériel anamorphique SD en une image en boîte aux lettres
• H Crop : produit un effet d'étirement horizontal sur l'image ; transforme la SD anamorphique en plein format
• SD Pillarbox : produit une image au centre de l'écran avec des bordures noires sur les côtés gauche et droit et une image anamorphisée au centre
• V Crop : transforme le matériau de la boîte aux lettres SD en une image anamorphique
• 14x9 : conversion anamorphique en 14x9

Entrée audio numérique

• Taux d'échantillonnage de 48 kHz
• 1x entrée SDI intégrée
• 16 canaux, 24 bits (20 bits SD), SMPTE-272/299

Sortie audio numérique

• Taux d'échantillonnage de 48 kHz
• 1x sortie SDI intégrée
• 16 canaux, 24 bits (20 bits SD), SMPTE-272/299

E/S audio

• Entrée audio SDI intégrée à 16 canaux
• Sortie audio SDI intégrée à 16 canaux
• Sortie audio HDMI 8 canaux
• Sorties audio analogiques symétriques, 2x borniers à 3 broches

Données auxiliaires

• Prend en charge le pass-through de l'audio PCM intégré
• Prend en charge la transmission de l'audio non PCM lorsque la source est synchronisée avec la référence sélectionnée (SDI In ou Ext Ref). L'audio non PCM n'est pas pris en charge pendant l'opération de synchronisation de trame.
• Toutes les autres données ANC ne sont pas transmises

Entrée de référence

• Les entrées vidéo de référence prises en charge incluent :
• Synchronisation à trois niveaux 1080i
• Synchronisation à trois niveaux 1080p
• Synchronisation à trois niveaux 720p
• 625i Couleur Noir
• 525i Couleur Noir
• Terminaison 75 ohms

Genlock

• Verrouiller sur une référence externe
• Verrouillage sur entrée SDI
• Course libre
• HDCP
• L'OG-FS-Mini n'encode pas la sortie HDMI avec le cryptage HDCP. Par définition, les entrées HD-SDI vers l'OG-FS-Mini ne sont pas cryptées. La spécification HDMI exige que les moniteurs HDMI prennent en charge les entrées non cryptées.

Interface utilisateur

• Commutateur DIP externe
• Logiciel de contrôle de réseau openGear DashBoard via Windows, macOS ou Linux
• Taille (lxpxh)
• facteur de forme standard openGear, fente avant et carte arrière. Deux emplacements requis pour chaque carte

Poids

• 0,5 lb (0,3 kg)

Puissance

• Compatible avec les cadres openGear, 7,0 watts max par carte

Environnement

• Plage de température de fonctionnement sûre : 0 à 40 C (32 à 104 F)
• Température de stockage sûre (hors tension) : -40 à 60 C (-40 à 140 F)
• Humidité relative de fonctionnement : 10 à 90 % sans condensation
• Altitude de fonctionnement : <3 000 mètres (<10 000 pieds)
